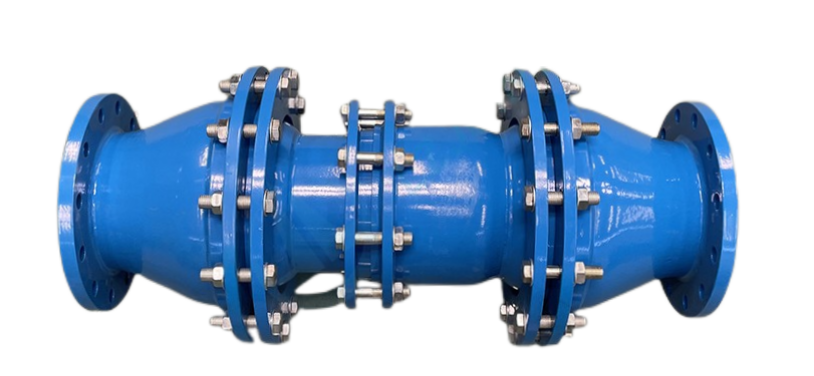

E2型双球补偿接头

产品介绍





一、E2型双球补偿接头介绍

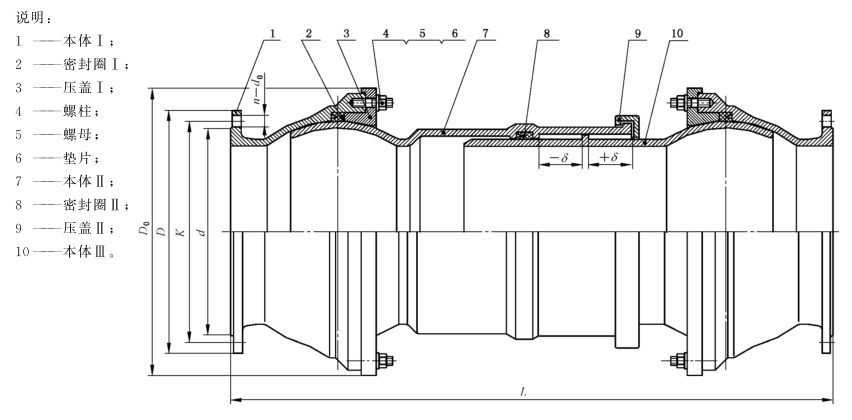

E2型双球补偿接头也称为E2型补偿接头、万向伸缩接头、管道沉降器、双球可挠伸缩接头、三维球形补偿器、双球可绕型管路沉降补偿器。是由两个球形结构元件和一个套筒结构元件所组成。球形结构元件作径向挠曲的角向位移，套筒结构元件作轴向的线位移。本球形结构元件和套筒结构元件均可以独立安装。独立安装时，球形结构元件能解决管道弯曲补偿，套筒结构元件能解决管道轴向伸缩补偿。当两个球形结构元件和一个套筒结构元件组合时，形成能同时吸收三维膨胀量的肘节结构。E2型补偿器偏转角度大、轴向位移大、能有效地吸收管道较大的向下位移量。

二、E2型双球补偿接头应用范围
E2双球补偿接头是解决管道热胀冷缩的一种设备，可广泛应用于冶金、石油、化工、电

力、轻工、纺织、建筑和国防建设等行业中，具体用途如下 ：
　　1、用于热力管道中，补偿热膨胀。
　　2、用于火箭发射台、飞机排气设施上，补偿冲击膨胀。
　　3、用于冶金设备（如高炉、转炉、电炉、加热炉等）的汽化冷却系统中，作万向接头用。
　　4、用于建筑物的各种管道中，防止因地基产生不均匀下沉、或地震等意外原因对管道产生破坏。

三、E2型双球补偿接头使用场合
　　1、 E2双球补偿接头适宜于厂际之间、区域性长距离输送的管道上使用。
　　2 、受压膨胀后变形和位移量不大，但空间位置受到限制的高压管道。
　　3、 由于工艺操作条件或从经济角度考虑要求压力降和湍流尽可能小的管道。
　　4 、对接管载荷有一定限制的敏感设备的进出口管道。
　　5 、建(构)筑物之间，因浮桥产生不均匀下沉或地震等因素，对管道会产生应力超载事故可能性的地点。
　　6 、采用三维球形补偿器后的管道，其工程综合造价应低于其它补偿方式的管道。



四、E2型双球补偿接头PN6的技术参数                         表中单位均为毫米

公称 尺寸 DN	法兰连接尺寸					密封面 d	外形尺寸		可挠量θ（°）	伸缩量δ	质量 kg
	法兰 外径D	螺栓孔中心圆直径K	螺栓 孔径do	螺栓			压盖外径Do	总长 L
				n个	th.
100	210	170	18	4	M16	148	282	800	30	30	85
150	265	225		8		202	346	830			135
200	320	280				258	410	890			210
250	375	335		12		312	464	940			265
300	440	395	22		M20	365	535	1030			355
350	490	445				415	607	1200		45	480
400	540	495		16		465	668	1405			594
450	595	550				520	728	1450			725
500	645	600		20		570	798	1520			865
600	755	705	26		M24	670	918	1570			1230
700	860	810		24		775	1056	1980			1450
800	975	920	30		M27	880	1160	2050		60	1850
900	1075	1020				980	1310	2125			2650
1000	1175	1120		28		1080	1443	2185			3400
1200	1405	1340	33	32	M30	1295	1693	240	26	75	4436
1400	1630	1560	36	36	M33	1510	1942	2950			6850
1600	1830	1760		40		1710	2164	3020			7230
1800	2045	1970	39	44	M36	1920	2400	3270	20		8890
2000	2265	2180	42	48	M39	2125	2730	3840			11150
2200	2475	2390		52		2335	2910	4000			13225
2400	2685	2600		56		2545	3135	4300			15240

E2型双球补偿接头PN10的技术参数                         表中单位均为毫米

公称 尺寸 DN	法兰连接尺寸					密封面 d	外形尺寸		可挠量θ（°）	伸缩量δ	质量 kg
	法兰 外径D	螺栓孔中心圆直径K	螺栓 孔径do	螺栓			压盖外径Do	总长 L
				n个	th.
100	220	180	18	8	M16	158	282	800	30	30	90
150	285	240	22		M20	212	346	830			145
200	340	295				268	410	890			220
250	395	350		12		320	464	940			275
300	445	400				370	535	1030			365
350	505	460		16		430	607	1200		45	496
400	565	515	26		M24	482	668	1405			615
450	615	565		20		532	728	1450			745
500	670	620				585	798	1520			895
600	780	725	30		M27	685	918	1570			1280
700	895	840		24		800	1056	1980		60	1600
800	1015	950	33		M30	905	1160	2050			1950
900	1115	1050		28		1005	1310	2125			2760
1000	1230	1160	36		M33	1110	1443	2185			3450
1200	1455	1380	39	32	M36	1330	1693	2400	26	75	4680
1400	1675	1590	42	36	M39	1535	1942	2950			7120
1600	1915	1820	48	40	M45	1760	2164	3020			7550
1800	2115	2020		44		1960	2400	3270	20		9280
2000	2325	2230		48		2170	2730	3840			11500
2200	2550	2440	56	52	M52	2370	2910	4000			13850
2400	2760	2650		56		2570	3135	4300			16500





















E2型双球补偿接头PN16的技术参数                         表中单位均为毫米

公称 尺寸 DN	法兰连接尺寸					密封面 d	外形尺寸		可挠量θ（°）	伸缩量δ	质量 kg
	法兰 外径D	螺栓孔中心圆直径K	螺栓 孔径do	螺栓			压盖外径Do	总长 L
				n个	th.
100	220	180	18	8	M16	158	282	800	30	30	90
150	285	240	22		M20     M20	212	346	830			145
200	340	295		12		268	410	890			222
250	405	355	26		M24	320	464	940			280
300	460	410				378	535	1030			370
350	520	470		16		438	607	1200		45	500
400	580	525	30		M27	490	668	1405			620
450	640	585		20		550	728	1450			760
500	715	650	33		M30	610	798	1520			900
600	840	770	36		M33	725	918	1570			1300
700	910	840		24		795	1056	1980		60	1620
800	1025	950	39		M36	900	1160	2050			1980
900	1125	1050		28		1000	1310	2125			2780
1000	1255	1170	42		M39	1115	1443	2185			3500
1200	1485	1390	48	32	M45	1330	1693	2400	26	75	4760
