一、E型球形补偿接头介绍

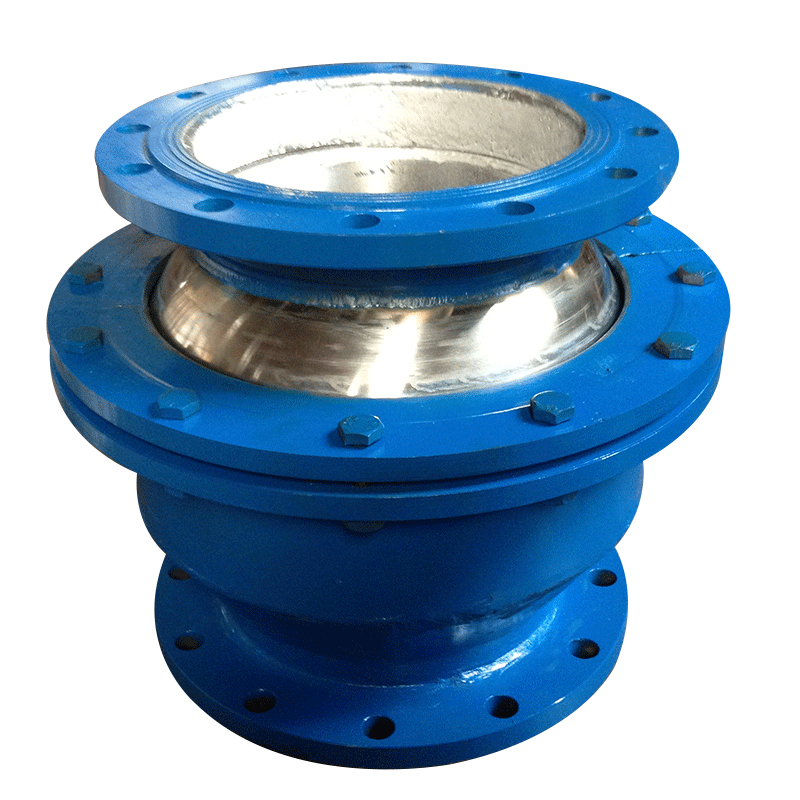

球形补偿器、又叫球形接头，主要用于管道的转弯，它的连接方式有两种：一种是法兰连接，一种是焊接连接。通过球体的角位移吸收或补偿管道的一个或多个方向的横向位移。其优点是补偿量大，流体阻力小，变形应力小，不受盲板力，不受固定管架力。主要依靠球体的角位移来吸收或补偿管道一个或多个方向上横向位移，该球形补偿器应成对使用，单台使用没有补偿能力，但它可作管道万向接头使用。因此具有补偿能力大，流体阻力和变形应力小，无盲板力且对固定支座的作用力小等优点。同时在此设备上增设了可注填料密封装置这一先进技术，使得该设备密封性能更加稳定可靠。即使长时间运行出现渗漏时，也可不需停气减压便可维护且十分方便快捷。特别对远距离热能的输送，有明显的经济效益和社会效益。

球形补偿器由两个球形接头组成。球形接头主要包括四个部分:左器体、右器体、球和密封圈。球体和器体的中心线是轴，在落角处的锥形范围内，球体可以任意弯曲，弯曲角是球体补充的重要技术指标，弯曲角大，球的补偿力也大。密封圈是补偿器的重要组成部分，需要耐温、耐压、耐磨、强度和润滑，使用寿命长，密封性能好。

球形补偿器是一种补偿容量大、占用空间小、投资省、节能、安装方便、性能稳定的补偿装置。球形补偿器可以通过球体相对于壳体的角偏转来吸收或补偿管道在任意方向的位移，

也可以用于解决地基沉降、地震、管道设备振动、安装误差等因素引起的高应力变形问题。球形伸缩器产品适用范围广，使用寿命长。

 主要技术指标

　　1、规格型号：QB41/61SA-10/16/25/40C

　　2、工作压力：（0.6～4.0）MPa

　　3、工作温度：≤350℃/≤500℃

　　4、公称通径：DN40-DN2400mm

二、E型球形补偿接头应用范围

球形补偿器是解决管道热胀冷缩的装置。广泛应用于冶金、石油、化工、电力、轻工业、纺织、建筑、国防等行业。其特殊目的如下：

1.用于补偿热膨胀的热管的补偿能力是补偿器的5-10倍。

用于补偿火箭发射和飞机排气装置的冲击膨胀。

3.冶金设备的汽化冷却系统和煤灰输送管道系统(如高炉、转炉、电炉、加热炉等)。

4.用于建筑物的各种管道，以防止管道因地基下沉或地震不均匀而损坏。

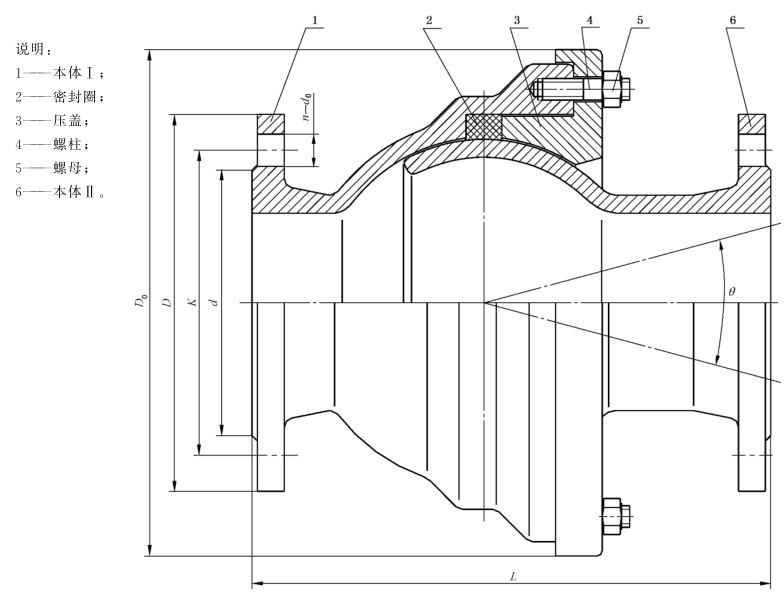

三、E型球形补偿接头PN6的技术参数                         表中单位均为毫米

公称 尺寸 DN	法兰连接尺寸					密封面 d	外形尺寸		可挠量θ（°）	质量 kg
	法兰 外径D	螺栓孔中心圆直径K	螺栓 孔径do	螺栓			压盖外径Do	总长 L
				n个	th.
100	210	170	18	4	M16	148	282	290	15	42
150	265	225		8		202	346	320		69
200	320	280				258	410	382		95
250	375	335		12		312	464	410		130
300	440	395	22		M20	365	535	430		175
350	490	445				415	607	470		237
400	540	495		16		465	668	550		297
450	595	550				520	728	600		348
500	645	600		20		570	798	689		410
600	755	705	26		M24	670	918	725		615
700	860	810		24		775	1056	800		770
800	975	920	30		M27	880	1160	893		936
900	1075	1020				980	1310	920		1345
1000	1175	1120		28		1080	1443	975		1713
1200	1405	1340	33	32	M30	1295	1693	1125	13	2218
1400	1630	1560	36	36	M33	1510	1942	1290		3463
1600	1830	1760		40		1710	2164	1385		3603
1800	2045	1970	39	44	M36	1920	2400	1580	10	4473
2000	2265	2180	42	48	M39	2125	2730	1870		5578
2200	2475	2390		52		2335	2910	1950		6612
2400	2685	2600		56		2545	3135	2080		7623





















E型球形补偿接头PN10的技术参数                         表中单位均为毫米

公称 尺寸 DN	法兰连接尺寸					密封面 d	外形尺寸		可挠量θ（°）	质量 kg
	法兰 外径D	螺栓孔中心圆直径K	螺栓 孔径do	螺栓			压盖外径Do	总长 L
				n个	th.
100	220	180	18	8	M16	158	282	290	15	45
150	285	240	22		M20	212	346	320		72
200	340	295				268	410	382		98
250	395	350		12		320	464	410		135
300	445	400				370	535	430		183
350	505	460		16		430	607	470		244
400	565	515	26		M24	482	668	550		307
450	615	565		20		532	728	600		358
500	670	620				585	798	689		422
600	780	725	30		M27	685	918	725		628
700	895	840		24		800	1056	800		792
800	1015	950	33		M30	905	1160	893		956
900	1115	1050		28		1005	1310	920		1367
1000	1230	1160	36		M33	1110	1443	975		1778
1200	1455	1380	39	32	M36	1330	1693	1125	13	2296
1400	1675	1590	42	36	M39	1535	1942	1290		3555
1600	1915	1820	48	40	M45	1760	2164	1385		3785
1800	2115	2020		44		1960	2400	1580	10	4683
2000	2325	2230		48		2170	2730	1870		5785
2200	2550	2440	56	52	M52	2370	2910	1950		6890
2400	2760	2650		56		2570	3135	2080		8250























E型球形补偿接头PN16的技术参数                         表中单位均为毫米

公称 尺寸 DN	法兰连接尺寸					密封面 d	外形尺寸		可挠量θ（°）	质量 kg
	法兰 外径D	螺栓孔中心圆直径K	螺栓 孔径do	螺栓			压盖外径Do	总长 L
				n个	th.
100	220	180	18	8	M16	158	282	290	15	48
150	285	240	22		M20     M20	212	346	320		74
200	340	295		12		268	410	382		101
250	405	355	26		M24	320	464	410		140
300	460	410				378	535	430		189
350	520	470		16		438	607	470		251
400	580	525	30		M27	490	668	550		320
450	640	585		20		550	728	600		381
500	715	650	33		M30	610	798	689		460
600	840	770	36		M33	725	918	725		667
700	910	840		24		795	1056	800		836
800	1025	950	39		M36	900	1160	893		1004
900	1125	1050		28		1000	1310	920		1429
1000	1255	1170	42		M39	1115	1443	975		1883
1200	1485	1390	48	32	M45	1330	1693	1125	13	2385
