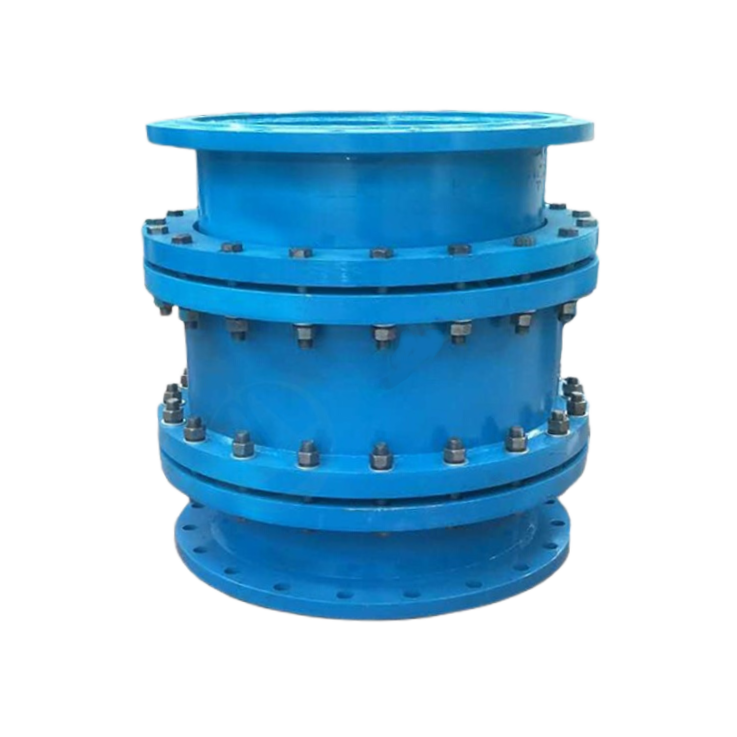

一、D型大挠度松套补偿接头介绍
D型大挠度松套补偿接头,又叫大挠度伸缩器、大挠度松套伸缩接头,大挠度松套补偿接头,大挠度补偿器等,它是一种新型管道连接器。

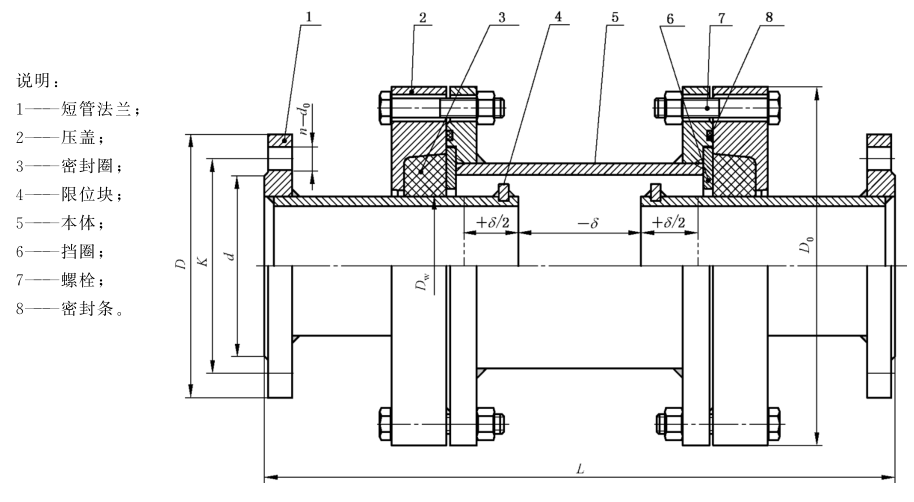

本产品由短管法兰、压盖、密封圈、限位块、本体、挡圈、螺栓、密封条组成。大挠度松套补偿接头包括圆柱状的本体,本体的内部穿过两个具有法兰的活动短管,在本体两侧的连接端分别与一个压盖用螺栓连接,并用螺母拧紧,本体与压盖的连接面上设有一圈密封条,本体的两端面内侧分别安装一个挡圈,所属挡圈套接在所述短管的外侧,并在短管上安装一限位块,挡圈与所述压盖之间安装密封圈,所述密封圈为U型,嵌入压盖内部的矩形槽内,密封圈与短管的外壁接触,并且密封圈与短管外壁的接触面为圆柱面,在密封圈内部安装一个O型密封条,并在密封圈的上部内表面设有一凸出的唇形口,唇形口可以防止密封条从密封圈中脱落,而密封条可以保证密封圈对短管外壁产生持续的预紧力,进而保证本体与短管内腔的密封性。它采用独特的抗轴力设计,结构简单、密封性能可靠、抗拉脱力强等特点。
产品规格:DN65-3600mm
工作压力:PNO.6MPa、PN1.0MPa、PN1.6MPa、PN2.5MPa
材 质:Q235A(碳钢),1Cr18Ni9Ti(不锈钢)。
连接方式:法兰连接
二、安装简要说明
本产品主要用于吸收轴向位移和挠度为6~7°的角位移的管道松套连接的装置。适用于两边均与法兰连接,安装时调整产品两端与法兰的连接长度,对角依次均匀拧紧压盖螺栓,再调整好限位螺母,这样就能让管道在伸缩量范围内可以自由伸缩,锁定伸缩量,确保管道的安全运行。
本产品在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能更好的方便阀门管道的安装与拆卸,在管道允许伸缩量中可以自由伸缩,一旦越过其伸缩量就起到限位,具有较大的可挠量和伸缩量,确保管道的安全运行。适用于工况恶劣、地形复杂场合的的管道连接。
三、应用范围
适用于弱酸、弱碱、若腐蚀类液体,可用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250℃的蒸汽和颗粒粉状等介质。
四、D型大挠度松套补偿接头PN6的技术参数 表中单位均为毫米
公称 尺寸 DN | 管子 外径 Dw | 法兰连接尺寸 | 密封面 d | 外形尺寸 | 可挠量θ(°) | 伸缩量δ | 质量 kg | |||||
法兰 外径D | 螺栓孔中心圆直径K | 螺栓 孔径do | 螺栓 | 压盖外径Do | 总长 L | |||||||
n个 | th. | |||||||||||
100 | 114 | 210 | 170 |
18 | 4 |
M16 | 148 | 305 |
520 |
7.0 |
60 | 86 |
125 | 140 | 240 | 200 |
8 | 178 | 330 | 110 | |||||
150 | 168 | 265 | 225 | 202 | 360 | 135 | ||||||
200 | 219 | 320 | 280 | 258 | 415 | 560 | 178 | |||||
250 | 273 | 375 | 335 |
12 | 312 | 465 | 218 | |||||
300 | 325 | 440 | 395 |
22 |
M20 | 365 | 530 | 605 | 279 | |||
350 | 377 | 490 | 445 | 415 | 580 | 317 | ||||||
400 | 426 | 540 | 495 | 16 | 465 | 645 | 660 | 382 | ||||
450 | 480 | 595 | 550 | 520 | 700 | 432 | ||||||
500 | 530 | 645 | 600 | 20 | 570 | 750 | 670 | 470 | ||||
600 | 630 | 755 | 705 | 26 | M24 | 670 | 870 | 720 | 641 | |||
700 | 720 | 860 | 810 |
24 | 775 | 960 | 750 | 746 | ||||
800 | 820 | 975 | 920 |
30 |
M27 | 880 | 1085 | 810 |
6.5 |
65 | 950 | |
900 | 920 | 1075 | 1020 | 980 | 1185 | 855 | 1138 | |||||
1000 | 1020 | 1175 | 1120 | 28 | 1080 | 1305 | 950 | 1386 | ||||
1200 | 1220 | 1405 | 1340 | 33 | 32 | M30 | 1295 | 1505 | 1000 | 1601 | ||
1400 | 1420 | 1630 | 1560 | 36 | 36 | M33 | 1510 | 1715 | 1050 | 1844 | ||
1600 | 1620 | 1830 | 1760 | 40 | 1710 | 1930 | 1140 | 2288 | ||||
1800 | 1820 | 2045 | 1970 | 39 | 44 | M36 | 1920 | 2150 | 1200 |
6.0 |
75 | 2666 |
2000 | 2020 | 2265 | 2180 |
42 | 48 |
M39 | 2125 | 2370 | 1250 | 3483 | ||
2200 | 2220 | 2475 | 2390 | 52 | 2335 | 2570 | 1300 | 4032 | ||||
2400 | 2420 | 2685 | 2600 | 56 | 2545 | 2820 | 1420 | 5143 | ||||
2600 | 2620 | 2905 | 2810 |
48 | 60 |
M45 | 2750 | 3020 | 1450 | 5982 | ||
2800 | 2820 | 3115 | 3020 | 64 | 2960 | 3230 | 1500 | 6593 | ||||
3000 | 3020 | 3315 | 3220 | 68 | 3160 | 3440 | 1600 | 7218 | ||||
3200 | 3220 | 3525 | 3430 | 72 | 3370 | 3685 | 1780 | 7996 | ||||
3400 | 3420 | 3735 | 3640 | 76 | 3580 | 3880 | 1820 | 12560 | ||||
3600 | 3620 | 3970 | 3860 | 56 | 80 | M52 | 3790 | 4080 | 1850 | 12844 |
D型大挠度松套补偿接头PN10的技术参数 表中单位均为毫米
公称 尺寸 DN | 管子 外径 Dw | 法兰连接尺寸 | 密封面 d | 外形尺寸 | 可挠量θ(°) | 伸缩量δ | 质量 kg | |||||
法兰 外径D | 螺栓孔中心圆直径K | 螺栓 孔径do | 螺栓 | 压盖外径Do | 总长 L | |||||||
n个 | th. | |||||||||||
100 | 114 | 220 | 180 | 18 |
8 | M16 | 158 | 305 |
520 |
7.0 |
60 | 90 |
125 | 140 | 250 | 210 | 188 | 330 | 115 | ||||||
150 | 168 | 285 | 240 |
22 |
|
M20 | 212 | 360 | 145 | |||
200 | 219 | 340 | 295 | 268 | 415 | 560 | 185 | |||||
250 | 273 | 395 | 340 | 12 | 320 | 465 | 230 | |||||
300 | 325 | 445 | 400 | 370 | 530 | 605 | 294 | |||||
350 | 377 | 505 | 460 | 16 | 430 | 580 | 337 | |||||
400 | 426 | 565 | 515 |
26 |
M24 | 482 | 645 | 660 | 412 | |||
450 | 480 | 615 | 565 |
20 | 532 | 700 | 452 | |||||
500 | 530 | 670 | 620 | 585 | 750 | 670 | 501 | |||||
600 | 630 | 780 | 725 | 30 | M27 | 685 | 870 | 720 | 681 | |||
700 | 720 | 895 | 840 | 24 | 800 | 960 | 750 | 796 | ||||
800 | 820 | 1015 | 950 | 33 | M30 | 905 | 1085 | 810 |
6.5 |
65 | 1055 | |
900 | 920 | 1115 | 1050 | 28 | 1005 | 1185 | 855 | 1203 | ||||
1000 | 1020 | 1230 | 1160 | 36 | M33 | 1110 | 1305 | 950 | 1411 | |||
1200 | 1220 | 1455 | 1380 | 39 | 32 | M36 | 1330 | 1505 | 1000 | 1725 | ||
1400 | 1420 | 1675 | 1590 | 42 | 36 | M39 | 1535 | 1715 | 1050 | 2036 | ||
1600 | 1620 | 1915 | 1820 |
48 | 40 |
M45 | 1760 | 1930 | 1140 | 2560 | ||
1800 | 1820 | 2115 | 2020 | 44 | 1960 | 2150 | 1200 |
6.0 |
75 | 3015 | ||
2000 | 2020 | 2325 | 2230 | 48 | 2170 | 2370 | 1250 | 3897 | ||||
2200 | 2220 | 2550 | 2440 |
56 | 52 |
M52 | 2370 | 2570 | 1300 | 4563 | ||
2400 | 2420 | 2760 | 2650 | 56 | 2570 | 2820 | 1420 | 5921 | ||||
2600 | 2620 | 2960 | 2850 | 60 | 2780 | 3020 | 1450 | 6916 | ||||
2800 | 2820 | 3180 | 3070 | 64 | 3000 | 3230 | 1500 | 7799 | ||||
3000 | 3020 | 3405 | 3290 | 62 | 68 | M56 | 3210 | 3440 | 1600 | 8556 |
D型大挠度松套补偿接头PN16的技术参数 表中单位均为毫米
公称 尺寸 DN | 管子 外径 Dw | 法兰连接尺寸 | 密封面 d | 外形尺寸 | 可挠量θ(°) | 伸缩量δ | 质量 kg | |||||
法兰 外径D | 螺栓孔中心圆直径K | 螺栓 孔径do | 螺栓 | 压盖外径Do | 总长 L | |||||||
n个 | th. | |||||||||||
100 | 114 | 220 | 180 | 18 |
8 | M16 | 158 | 305 |
520 |
7.0 |
60 | 90 |
125 | 140 | 250 | 210 | 188 | 330 | 115 | ||||||
150 | 168 | 285 | 240 | 22 | M20 | 212 | 360 | 145 | ||||
200 | 219 | 340 | 295 |
12 | 268 | 415 | 560 | 200 | ||||
250 | 273 | 405 | 355 |
26 |
M24 | 320 | 465 | 235 | ||||
300 | 325 | 460 | 410 | 378 | 530 | 605 | 310 | |||||
350 | 377 | 520 | 470 | 16 | 438 | 580 | 352 | |||||
400 | 426 | 580 | 525 | 30 | M27 | 490 | 645 | 660 | 430 | |||
450 | 480 | 640 | 585 |
20 | 550 | 700 | 482 | |||||
500 | 530 | 715 | 650 | 33 | M30 | 610 | 750 | 670 | 641 | |||
600 | 630 | 840 | 770 | 36 | M33 | 725 | 870 | 720 | 841 | |||
700 | 720 | 910 | 840 | 24 | 795 | 960 | 750 |
6.5 |
65 | 1175 | ||
800 | 820 | 1025 | 950 | 39 | M36 | 900 | 1085 | 810 | 1353 | |||
900 | 920 | 1125 | 1050 | 28 | 1000 | 1185 | 855 | 1614 | ||||
1000 | 1020 | 1255 | 1170 | 42 | M39 | 1115 | 1305 | 950 | 1853 | |||
1200 | 1220 | 1485 | 1390 | 48 | 32 | M45 | 1330 | 1505 | 1010 | 1905 | ||
1400 | 1420 | 1685 | 1590 | 36 | 1530 | 1715 | 1050 | 2268 | ||||
1600 | 1620 | 1930 | 1820 | 56 | 40 | M52 | 1750 | 1930 | 1120 | 2852 | ||
1800 | 1820 | 2130 | 2020 | 44 | 1950 | 2150 | 1220 | 6.0 | 75 | 3425 | ||
2000 | 2020 | 2345 | 2230 | 62 | 48 | M56 | 2150 | 2370 | 1320 | 4371 |
