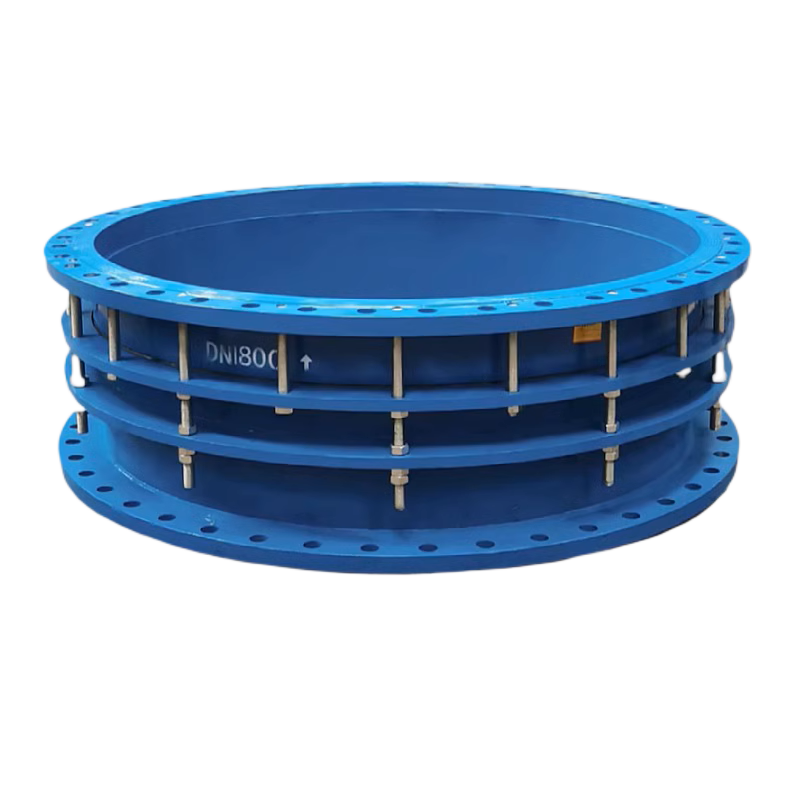

VSSJA-2(B2F)型双法兰松套限位补偿接头

产品介绍



双法兰松套限位补偿接头的型号是:VSSJA-2和B2F，VSSJA-2是厂标型号；B2F 是国家标准中的型号。执行中华人民共和国国家制造标准GB/T 12465-2017。

一、VSSJA-2(B2F)型双法兰松套限位补偿接头介绍

VSSJA-2(B2F)型双法兰松套限位补偿接头，又叫双法兰松套限位伸缩接头、双法兰限位伸缩器、双法兰限位伸缩接头。是一种新型的管道补偿伸缩接头，由松套补偿接头和限位伸缩管等构件组成，防止管道因超量位移导致补偿接头的泄露与损坏，主要用于在允许位移范围内吸收轴向位移和承受压力推力的管道松套连接的专用装置。当温度变化时管子能在接头中间自由的伸缩，当地基下沉，管子能偏斜，并确保密封无渗漏，从而起到自动补偿之目的。

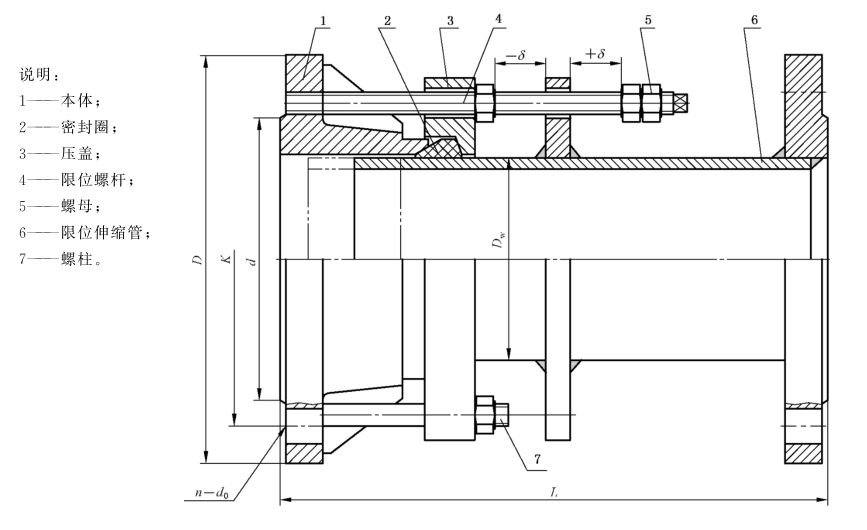

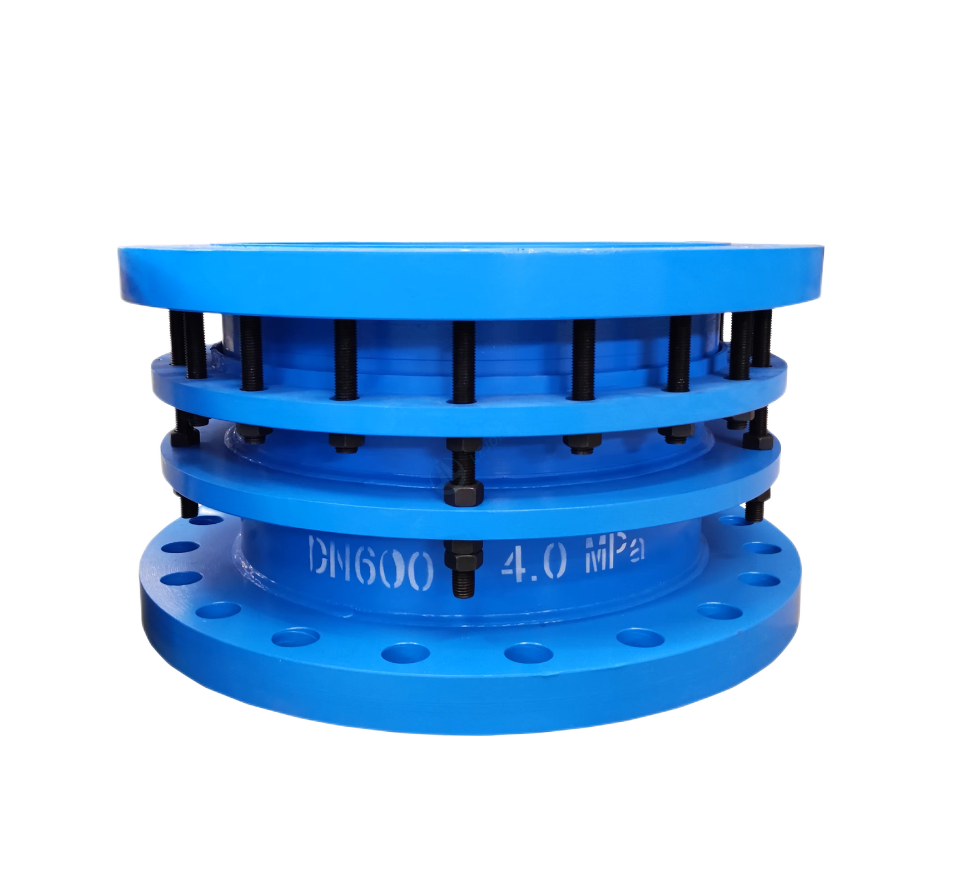

本产品由本体、密封圈、压盖、限位螺杆、螺母、限位伸缩管、螺柱组成。适用于两边均与法兰的连接，安装在管道上与阀门连接，即补偿了管道的伸缩量又对阀门的维修起到了极大的方便。

产品规格：DN65-3600mm

工作压力：0.6Mpa、1.0Mpa

材质：QT-400（球墨铸铁），Q235A（碳钢），1Cr18Ni9Ti（不锈钢）。

二、安装简要说明

安装时调整补偿接头两端与法兰的连接长度，对角均匀的拧紧压盖旁边的螺母，再调整好限位螺母即可投入使用，这样就能让管道在伸缩量范围内可以自由伸缩并锁定伸缩量，确保管道的安全运行。在试压时，应将产品两边的管道固定好，防止产品受到巨大的轴向承受力而损坏产品。根据连接方式的不同分为双法兰松套限位补偿接头和双法兰松套限位补偿接头。
三、应用范围

本产品适用于弱酸、弱碱、若腐蚀类液体，可用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250℃的蒸汽和颗粒粉状等介质。

四、VSSJA-2(B2F)型双法兰松套补偿接头PN6的技术参数         表中单位均为毫米

公称 尺寸 DN	管子 外径 Dw	法兰连接尺寸					密封面 d	总长 L	伸缩量δ	质量 kg
		法兰 外径D	螺栓孔中心圆直径K	螺栓 孔径do	螺栓
					n个	th.
65	76	160	130	14	4	M12	110	300	25.0	13.3
80	89	190	150	18		M16	128			15.1
100	114	210	170				148			21.6
125	140	240	200		8		178			27.6
150	168	265	225				202			34.1
200	219	320	280				258			42.4
250	273	375	335		12		312			58.8
300	325	440	395	22		M20	365	370	32.5	69.8
350	377	490	445				415			86.1
400	426	540	495		16		465			98.1
450	480	595	550				520			112.3
500	530	645	600		20		570			138.3
600	630	755	705	26		M24	670			173.4
700	720	860	810		24		775			211.1
800	820	975	920	30		M27	880	600	65.0	380.9
900	920	1075	1020				980			472.1
1000	1020	1175	1120		28		1080			538.2
1200	1220	1405	1340	33	32	M30	1295			749.8
1400	1420	1630	1560	36	36	M33	1510	640		1034.8
1600	1620	1830	1760		40		1710			1405.6
1800	1820	2045	1970	39	44	M36	1920			1658.5
2000	2020	2265	2180	42	48	M39	2125			1975.2
2200	2220	2475	2390		52		2335			2460.7
2400	2420	2685	2600		56		2545			2751.1
2600	2620	2905	2810	48	60	M45	2750	710	70.0	2905.4
2800	2820	3115	3020		64		2960			3175.8
3000	3020	3315	3220		68		3160			3472.3
3200	3220	3525	3430		72		3370			3824.6
3400	3420	3735	3640		76		3580			3944.0
3600	3620	3970	3860	56	80	M52	3790			4396.0





VSSJA-2(B2F)型法兰松套补偿接头PN10的技术参数               表中单位均为毫米

公称 尺寸 DN	管子 外径 Dw	法兰连接尺寸					密封面 d	总长 L	伸缩量δ	质量 kg
		法兰 外径D	螺栓孔中心圆直径K	螺栓 孔径do	螺栓
					n个	th.
65	76	185	145	18	8	M16	122	300	25.0	14.8
80	89	200	160				138			16.7
100	114	220	180				158			24.0
125	140	250	210				188			30.7
150	168	285	240	22		M20	212			37.8
200	219	340	295				268			47.1
250	273	395	350		12		320			65.3
300	325	445	400				370	370	32.5	77.5
350	377	505	460		16		430			95.6
400	426	565	515	26		M24	482			108.9
450	480	615	565		20		532			124.8
500	530	670	620				585			153.7
600	630	780	725	30		M27	685			192.7
700	720	895	840		24		800			234.6
800	820	1015	950	33		M30	905	600	65.0	423.3
900	920	1115	1050		28		1005			524.5
1000	1020	1230	1160	36		M33	1110			597.9
1200	1220	1455	1380	39	32	M36	1330			833.1
1400	1420	1675	1590	42	36	M39	1535	640		1089.3
1600	1620	1915	1820	48	40	M45	1760			1479.6
1800	1820	2115	2020		44		1960			1745.8
2000	2020	2325	2230		48		2170			2079.2
2200	2220	2550	2440	56	52	M52	2370			2590.2
2400	2420	2760	2650		56		2570			2896.2
2600	2620	2960	2850		60		2780	710	70.0	3058.3
2800	2820	3180	3070		64		3000			3342.9
3000	3020	3405	3290	62	68	M56	3210			3655.1
