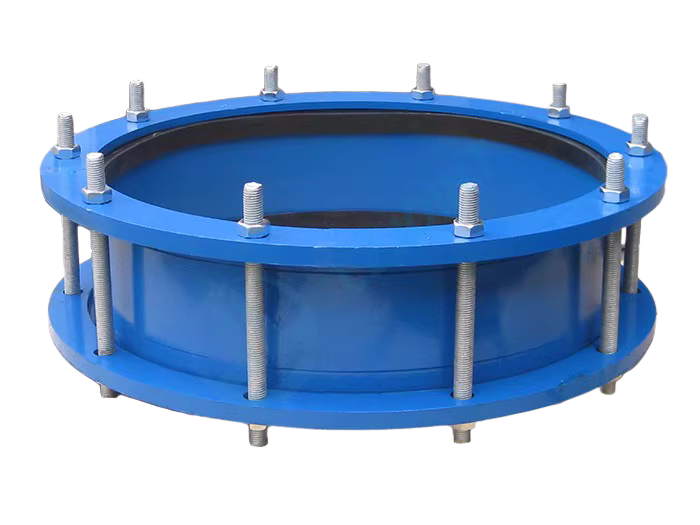

SSJB(AY)型压盖松套补偿接头

产品介绍







压盖松套补偿接头的型号是:SSJB和AY，SSJB是厂标型号；AY 是国家标准中的型号。执行中华人民共和国国家制造标准GB/T 12465-2017。

一、SSJB（AY）型压盖松套补偿接头介绍（船用AY型补偿接头设限位螺钉）

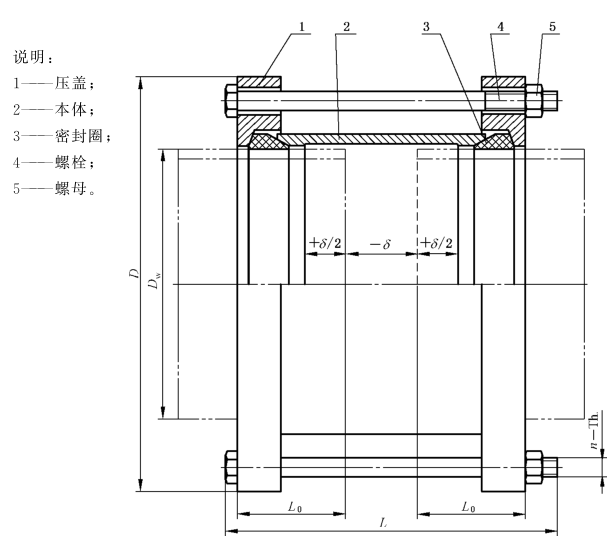

SSJB(AY)型压盖松套补偿接头，又叫压盖松套伸缩接头、压盖松套伸缩节、压盖松套伸缩器。本产品由压盖、本体、密封圈、螺栓、螺母组成。主要用于吸收轴向位移、而不能承受压力推力的补偿接头的专用装置。适用于两边与管子插接，无需焊接，结构合理，密封可靠，安装快速方便。

SSJB(AY)型压盖松套补偿接头是在松套伸缩接头原有性能的基础上，增设限位装置，在压盖松套补偿接头最大伸缩量处用双螺母锁定。这样就实现管道在允许的伸缩量中可以自由伸缩，一旦超过压盖松套补偿接头最大伸缩量，就起到限位，这样就有效的确保管道的安全运行，特别适用于有震动或有一定斜度及在拐弯的管路中的选择。

工作原理松套伸缩节安装在管道上后，拧紧螺母弹性密封圈，在螺母压盖的作用下依靠相互斜度，紧压在管子外圈起到密封和连接作用。当温度变化时管子能在接头中间自由的伸缩，当地基下沉，管子能偏斜，并确保密封无渗漏，从而起到自动补偿之目的。

产品规格：DN65-4000mm

工作压力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、

材质：QT-400（球墨铸铁），Q235A（碳钢），1Cr18Ni9Ti（不锈钢）。

二、SSJB（AY）型压盖松套补偿接头安装简要说明

SSJB(AY)型压盖松套补偿接头适用于两边与管子插接，采用两边为承插式的安装方式，本产品结构合理，密封可靠，实现了快速安装，节约安装时间。能够通过压盖与本体的相互挤压，造成密封圈的变形从而实现在补偿管道轴向位移的同时保证管道线路的高度密封。能够实现管道线路轴向位移的补偿，并且单从结构上讲它的伸缩量会是松套伸缩接头的两倍，具有更大的轴向补偿量。并且由于它采用的是柔性连接，能够大大降低管道线路的振动和噪音的影响。

三、SSJB（AY）压盖松套补偿接头应用范围

SSJB(AY)型压盖松套补偿接头系列产品适用于弱酸、弱碱、若腐蚀类液体，可用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250℃的蒸汽和颗粒粉状等介质。

四、SSJB（AY）压盖松套补偿接头技术参数                  表中单位均为毫米

公称 尺寸 DN	管子 外径 Dw	外形尺寸		螺栓		管子插入长度≈L0	最大伸缩量δ	质量 kg
		总长L	外径D	n个	th.
65	76	208	155	4	M12	67.5	45	7.1
80	89		165					7.8
100	108		190					10.1
	114		195					10.5
125	133		215					11.8
	140		225					12.1
150	159	220	245		M16			13.4
	168		255					14.1
200	219		310					19.3
250	273	223	375	6	M20			27.0
300	325	273	440			82.5	55	40.4
350	355		470	8				45.2
	377		490					47.5
400	457		520					52.0
	426		540					55.1
450	480		570	10				60.0
	480		590					62.2
500	508		625					69.1
	530		645					72.2
600	610		730					80.9
	630		750					83.2
700	720		850	12				103.6
800	820	355	965		M24	107.5	75	211.6
900	920		1065	14				237.5
1000	1020		1165					258.8
1200	1220		1365	16				305.8
1400	1420	377	1590	18	M27			379.6
1500	1520		1690	20				401.4
1600	1620		1795					453.5
1800	1820		2000	22				567.4
2000	2020		2200	24				711.6
2200	2220	400	2420	26	M30			777.4
2400	2420		2635	28				843.2
2600	2620		2835	30				905.3
2800	2820		3040	32	M33			1369.4
3000	3020		3240	34				1590.7
3200	3220		3440	36				1960.5
3400	3420	450	3640	38		140.0	100	2320.0
3600	3620		3850	40	M36			2461.0
3800	3820		4050	42				2600.0
4000	4020		4250	44				2740.0
