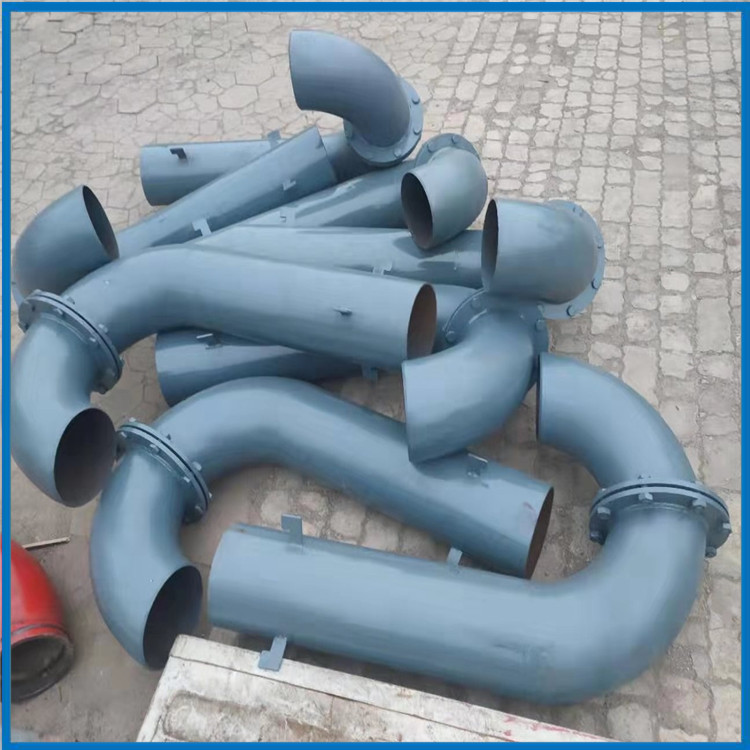

弯管型通气管

产品介绍

一、概述：

    弯管型通气管严格按照由中华人民共和国建设部批准，由北京市市政工程设计研究总院、中国建筑标准设计研究所共同研制设计的02S403《钢制管件》标准图集生产制造。

二、弯管型通气管产品介绍

    弯管型通气管系统有伸顶通气管、主通气管、副通气管、结合通气管、环形通气管、器具通气管、汇合通气管及专用通气管等类型，分别用于不同的位置，其中罩型通气管适用于蓄水水池及水箱安装。弯管型通气管为使排水系统内空气流通，压力稳定，防水封破坏而设置的与大气相通的管道。

三、弯管型通气管规格型号及高度:

型号：W-100、W-150、W-200共三种规格，覆土层埋深高度规格分为:H1=0、H1=500、H1=1000共三种规格。

1、W-100：H1=0，高度1020mm，重量20.7kg；H1=500，高度1520mm，重量25.9kg；H1=1000，高度2020mm，重量为30.96kg；

2、W-150：H1=0，高度1105.5mm，重量39.41kg；H1=500，高度1602.5mm，重量54.91kg；H1=1000，高度2102.5mm，重量58.31kg；

3、W-200：H1=0，高度1180mm，重量68.88kg；H1=500，高度1680mmmm，重量84.58kg；H1=1000,高度2180mm，重量100.38kg；

说明 :

1、通气管设计设计过滤(网、布)层气体平均流速为0.75m/s;

2、通气管按覆土层厚度(H1 )0.0m、0.5m、1.0m三种设计，0.0m适用于南方地区，0.5m适用于中部地区，1.0适用于寒冷地区

3、焊接后的除锈、防腐要求根据客户设计要求制作有条件地区通风帽可根据设计要求采用玻璃钢或不锈钢材料制作，以达到更好的防腐并延长使用寿命。

四、弯管型通气管性能特点

　　1、将排水管道内的有毒有害气体排放出去，以满足卫生要求;

　　2、通气管向蓄水池、水箱及排水管道内补充新鲜空气，以减轻金属管的腐蚀，延长使用寿命;

　　3、蓄水池、水箱应设置两根以上的通气管以提高排水系统的能力，(举一个小例子，打点滴的时候，瓶口朝下液体要流出，必须插一根通气管，一端通大气，一端通液面与瓶底之间的空隙，防止管道内形成负压，保证排水通畅)防止死水形成，串味，减轻气压波动幅度，保护水封，防止水封破坏。

　　4、能快速将蓄水池及水箱内的水蒸气及有害气体排出，内置纱布纱网有效的阻止防止病媒、昆虫和尘埃进入破坏水质。

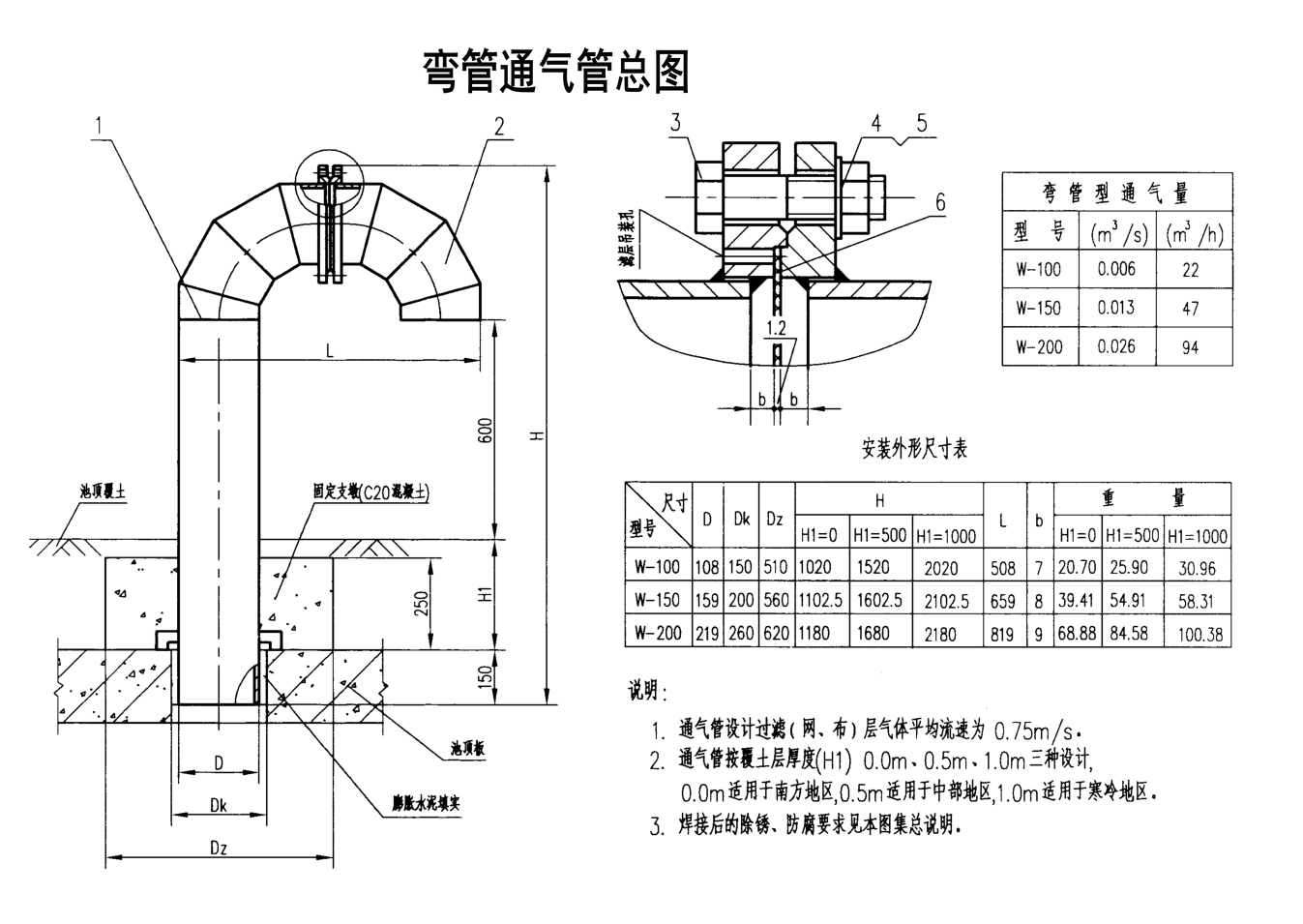

五、弯管型通气管安装外形尺寸表：
