分集水器

产品介绍

一、设计依据：分集水器、分汽缸严格按照由中华人民共和国建设部、中国建筑标准设计研究院编制设计的05K232《分（集）水器、分汽缸》标准图集生产制造。本图集依据建设部"建质[2004]46号”《2004年国家建筑标准设计编制工作计划》中有关项目的要求编制。并遵照下列规范：

1、《压力容器安全技术监察规程 》质技监局锅发[1999]154号；

2、《钢制压力容器》GB150-1998；

3、《钢制压力容器用封头》JB/T4746-2002；

4、《钢制管法兰》JB/T81-1994、GB/T9119-2000；

5、《压力容器无损检测》JB4730-1994；

二、概述：

分集水器又叫做集分水器、分水器、集水器。规格范围：DN159～DN1000；它是由集水器和分水器组合而成的水流量分配和会集装置。分水器将主干管的水按需要进行流量分配，保证各区域分支环路的流量满足负荷需要。集水器是将各分支回路的水流汇集，并且输入回水主干管中，实现循环运行。可以同时满足供热与制冷的需要，其广泛应用于锅炉、中央空调、工业循环冷却水系统、热水系统，分（集）水器主要用于水路系统。参照国家建筑标准设计图集05K232《分（集）水器 分汽缸》生产。

三、适用范围

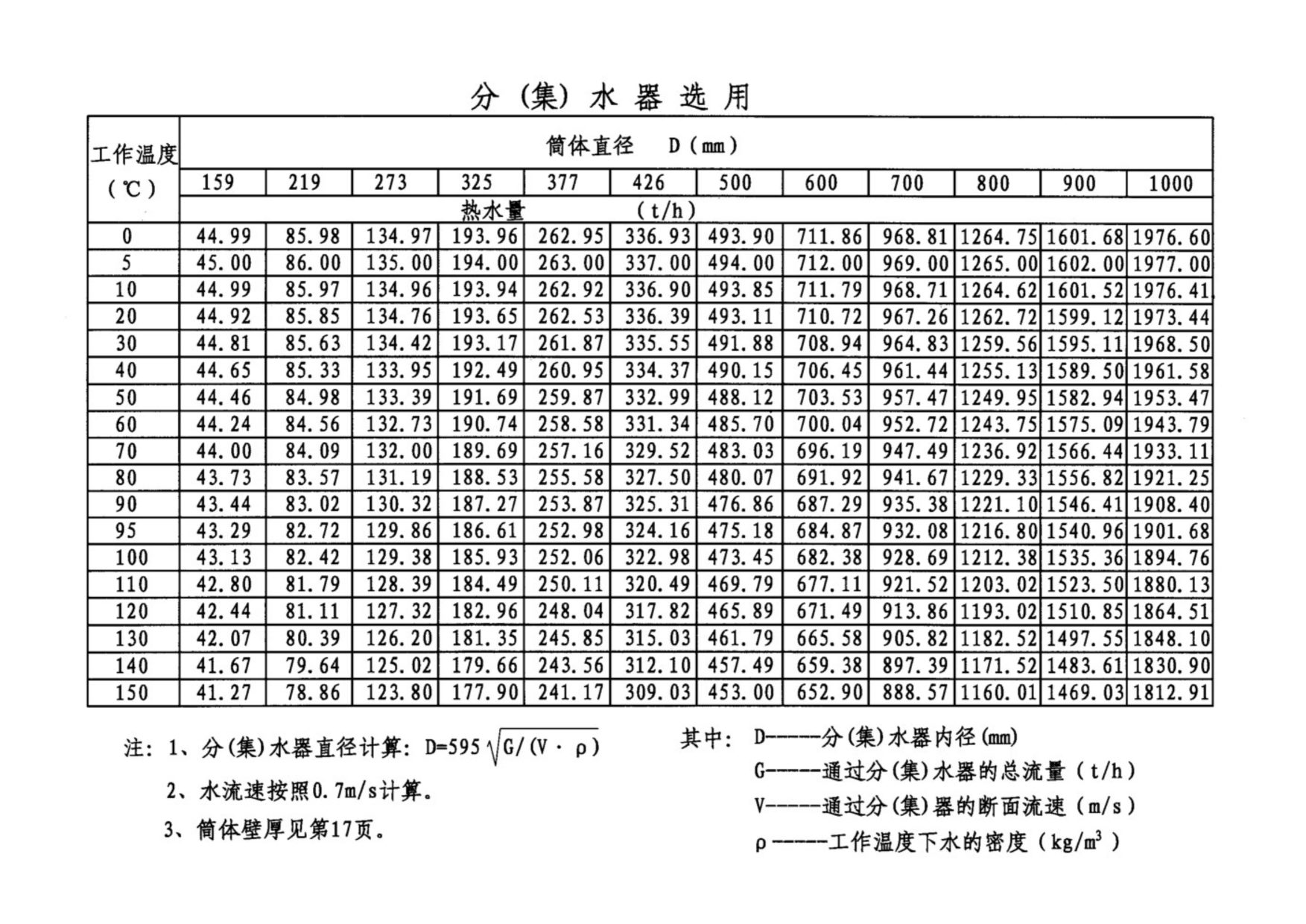

1、适用于工作压力≦2.5MPa，最高工作温度<100℃，筒体直径≦1000mm的分(集)水的设计选用、制造与安装。

2、适用于工作压力≦2.5MPa，工作温度≧100℃≦150℃，筒体直径≦1000mm的分(集)水的设计选用、制造与安装。

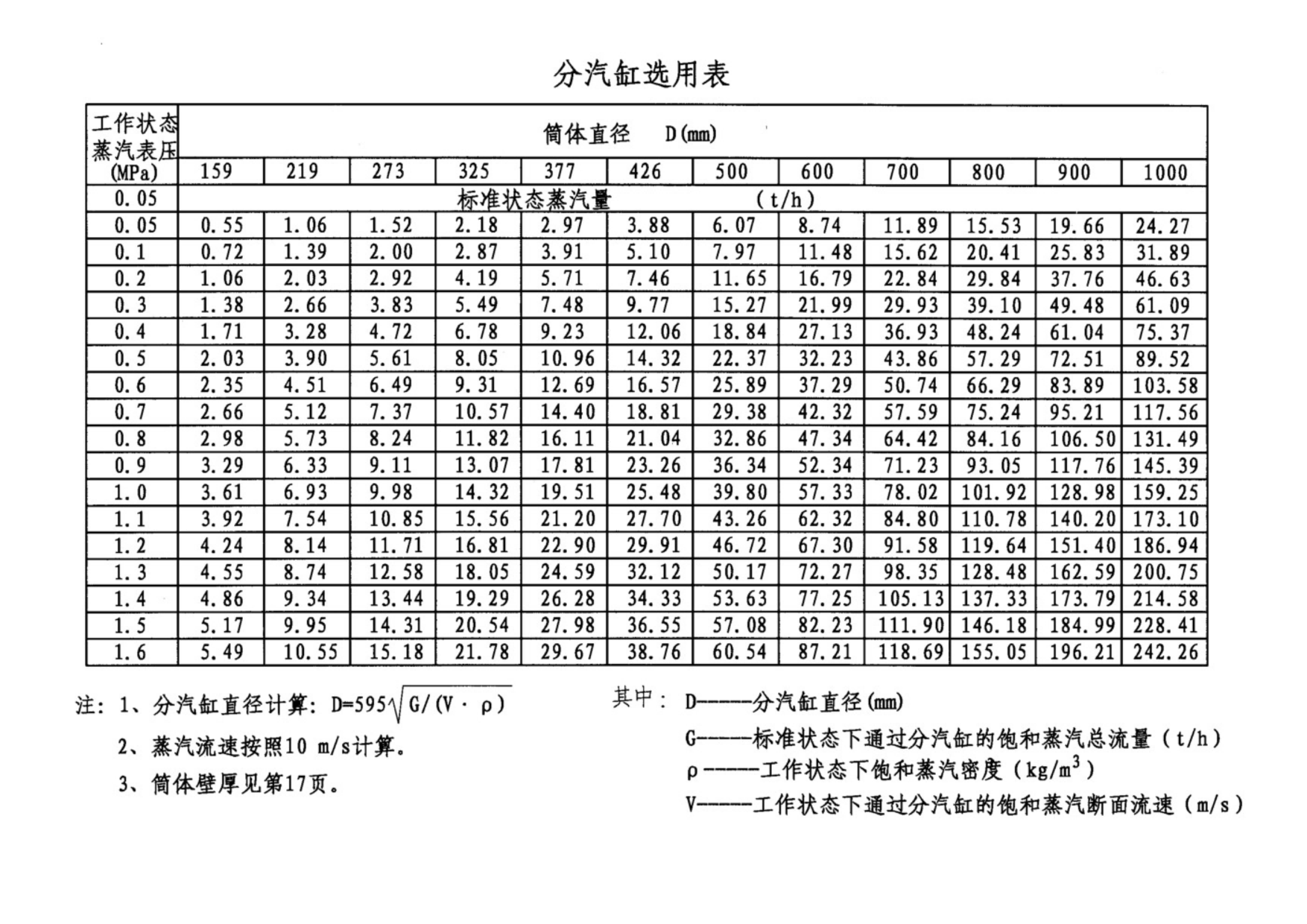

3、适用于额定工作压力≦1.6MPa，工作温度≦200℃，筒体直径≦1000mm的分汽缸的设计选用、制造与安装。

四、设计制造说明

1、对于适用范围1款中的分(集)水器，可按本图集进行设计、制造与安装。

2、适用范围中2款分(集)水器、3款分汽缸其设计、制造、安装、验收和使用执行《压力容器安全技术监察规程》质技监局锅发[1999]154号 和《钢制压力容器》GB150。并按要求委托有相应等级压力容器设计、制造资质的单位进行设计和制造。

五、分集水器特点

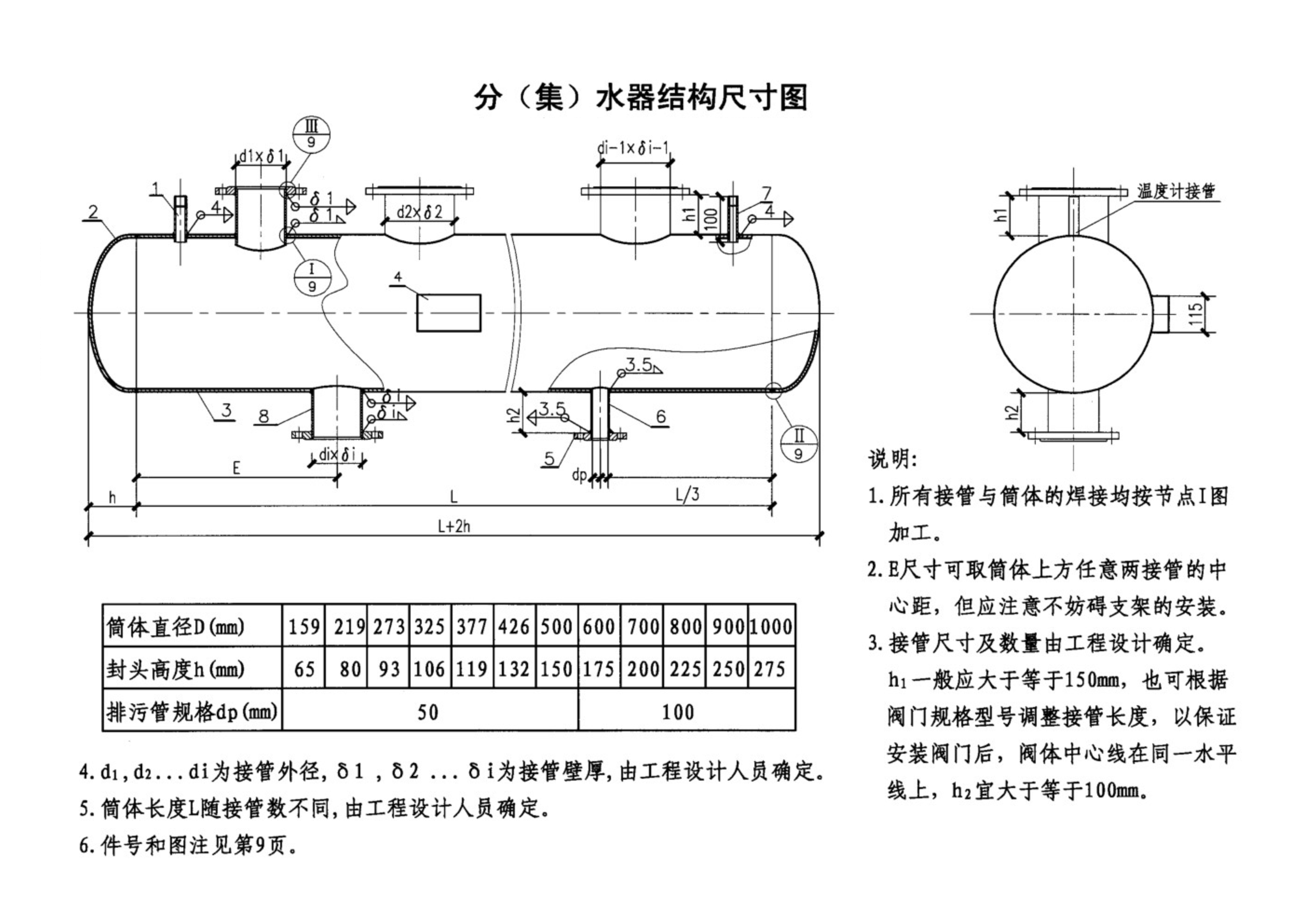

1、本产品长度、直径、接管尺寸一般根据施工方自行设计图纸定做生产，并满足国家建筑标准设计图集05K232《分（集）水器 分汽缸》设计要求，筒体壁厚达到要求。

2、根据实际使用情况，优化压力表及温度计接口，便于安装使用，测温准确。

3、根据各接管法兰，选用蝶阀专用法兰或者平焊法兰，确保法兰与对应阀门的匹配，法兰与阀门接触面积大，强度高，少泄露。

4、所有焊接接口均打磨光滑，出厂前压力试验超过国家标准，确保稳定运行。

5、出厂前做水压试验,确保产品使用过程中无泄露。

6、可根据用户需要设计集分水器尺寸,确保使用效果。

六、分集水器组成部分

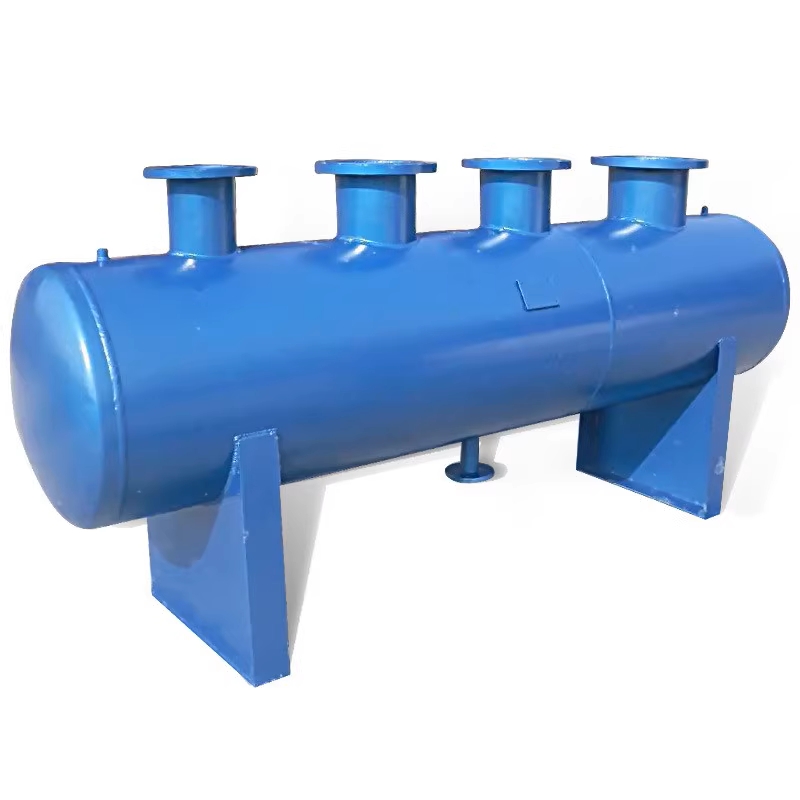

分（集）水器由筒体、封头、接管及附件（补强圈、法兰）组成。分水器是将是将一路进水分散为几路输出水的设备，而集水器是将多路回水汇集起来在一路输出的设备。材质由碳钢板卷制，或无缝钢管制作而成。
