管道穿墙 屋面防水套管

产品介绍

一、制作依据

1.1、18R409管道穿墙、屋面套管严格按照由中华人民共和国建设部批准，由中机国际工程设计研究院、中国建筑标准设计研究院编制设计的国家建筑标准设计图集01R409、18R409《管道穿墙、屋面套管》生产制造。质量标准严格遵循住房和城乡建设部建质函[2015]140号文“关于《2015年国家建筑标准设计编制工作计划》的通知”中的相关条款的要求。

1.2、本图集依据的主要标准规范

《管道工程用无缝及焊接钢管尺寸选用规定》GB/T28708-2012

《无缝钢管尺寸、外形重量及允许偏差》GB/T17395-2008

《高密度聚乙烯外护管硬质聚氨醋泡沫塑料预制直埋保温管及管件》GB/T29047-2012

《工业金属管道工程施工规范》GB50235-2010

《现场设备、工业管道焊接工程施工规范》GB50236-2011

《城镇供热管网工程施工及验收规范》CJJ28-2014

《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002

《通风与空调工程施工质量验收规范》GB 50243-2016

二、套管类型：

穿楼板套管（管道穿普通楼板套管、管道穿临空楼板套管）；穿屋面套管（不保温管道穿屋面套管、保温管道穿屋面套管）；穿墙套管-普通套管（管道穿普通墙及防火墙套管、管道穿临空墙）；穿墙套管-防水套管（刚性防水套管、柔性防水套管、保温管道柔性防水套管装置）；

三、适用范围：适用于DN25～DN1000钢制管道穿墙、屋面、楼板建构筑物围护结构套管的制作、选用及施工安装。

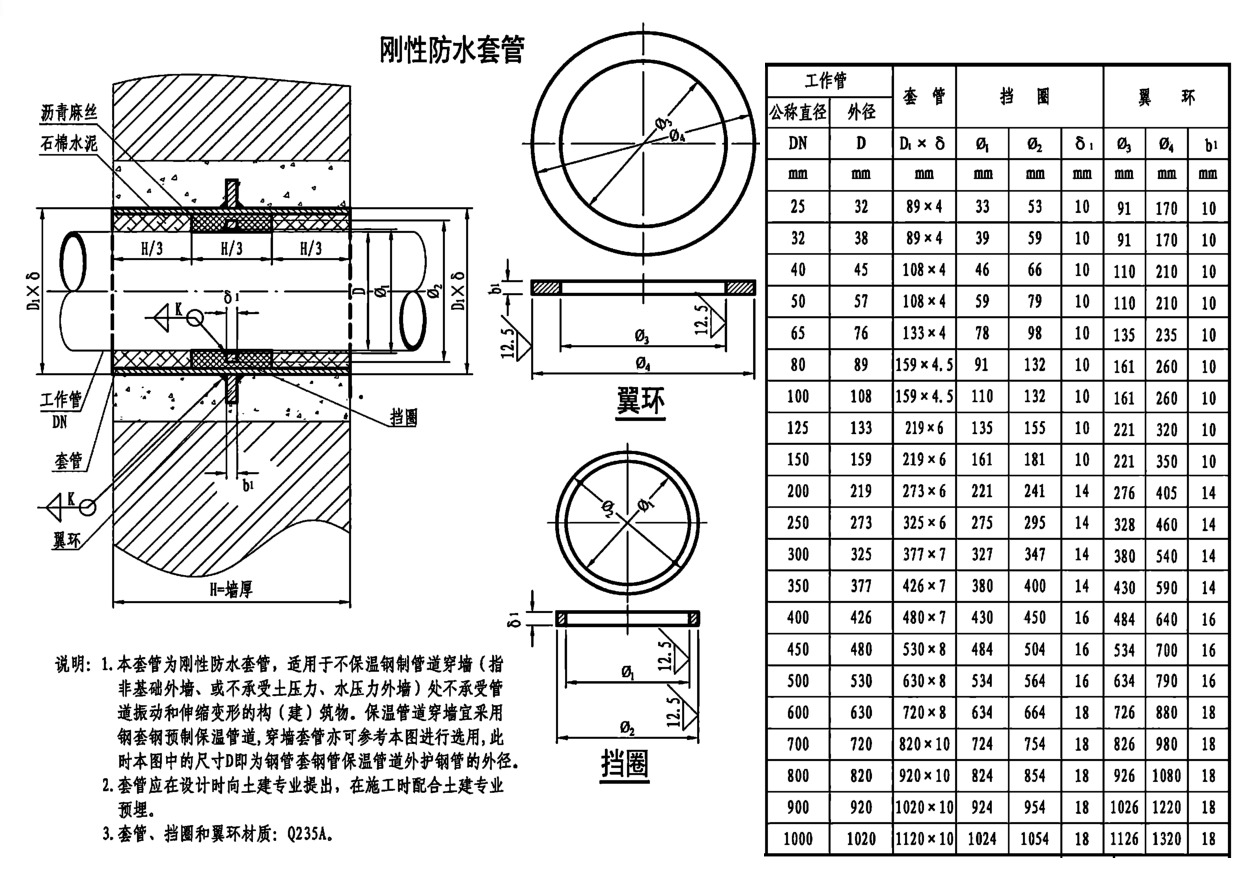

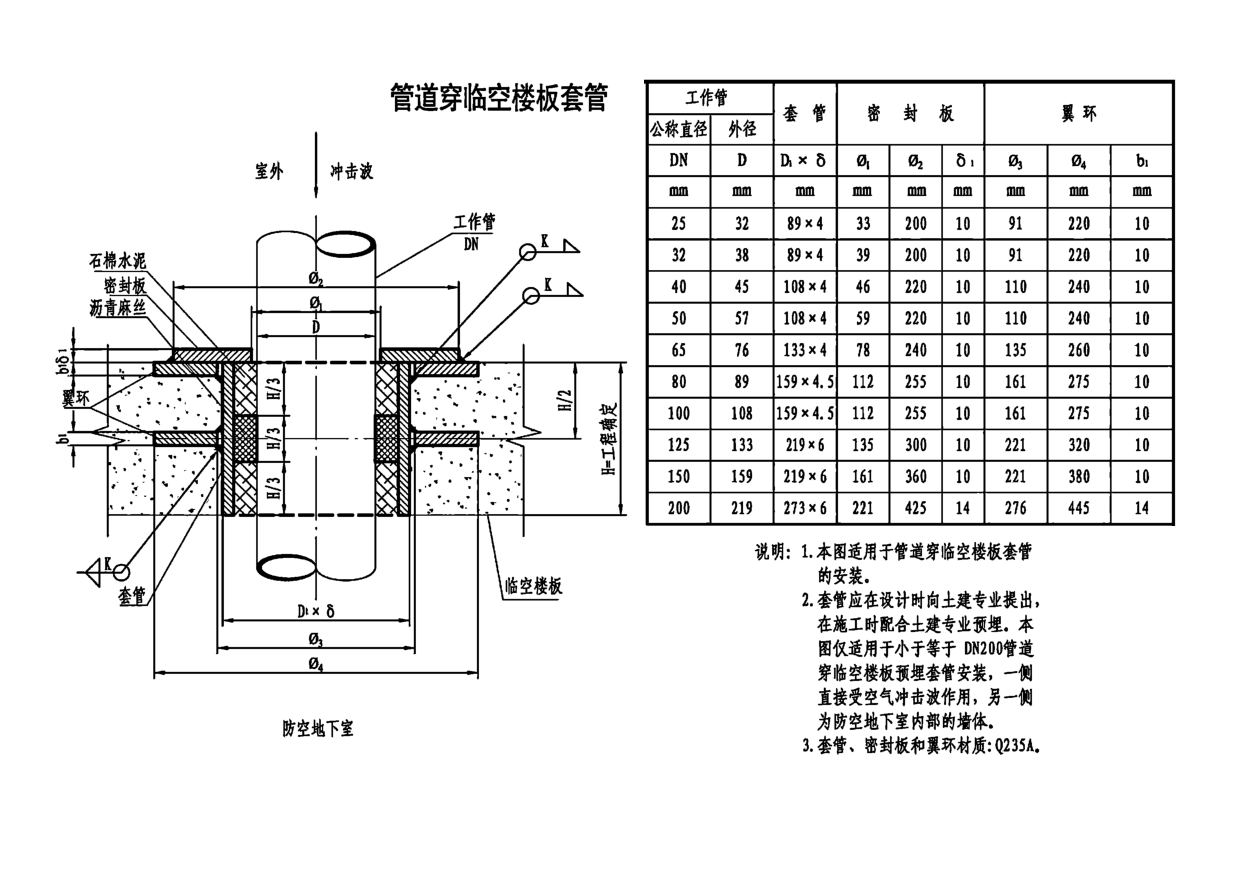

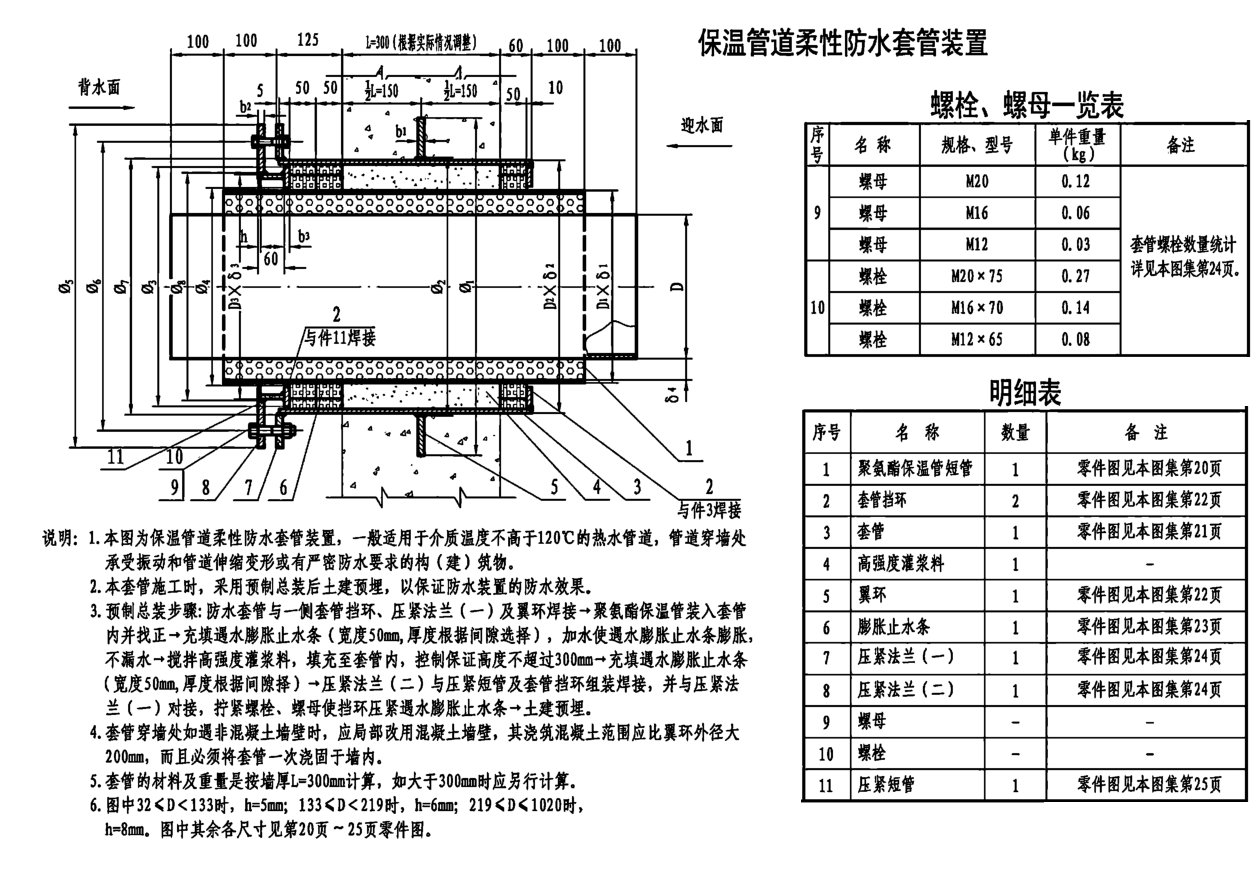

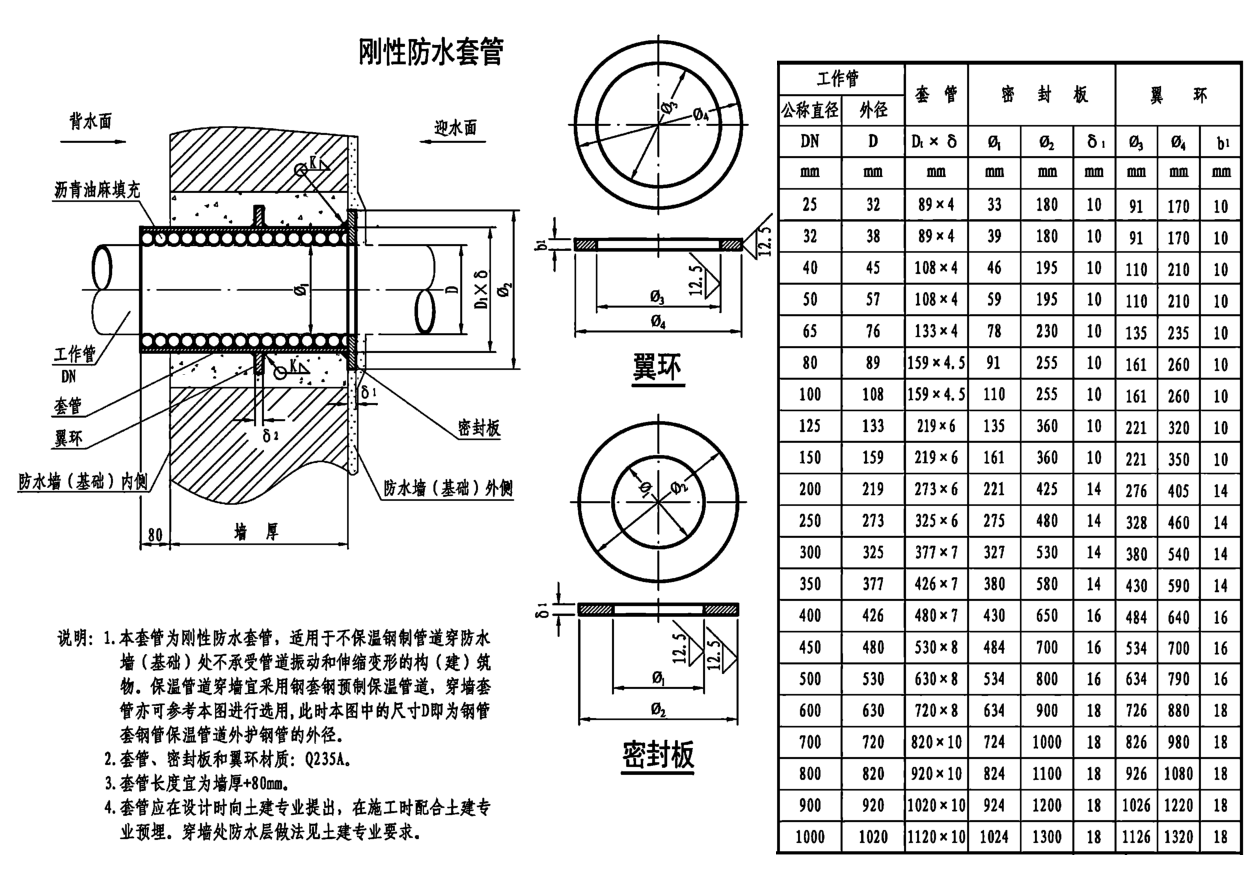

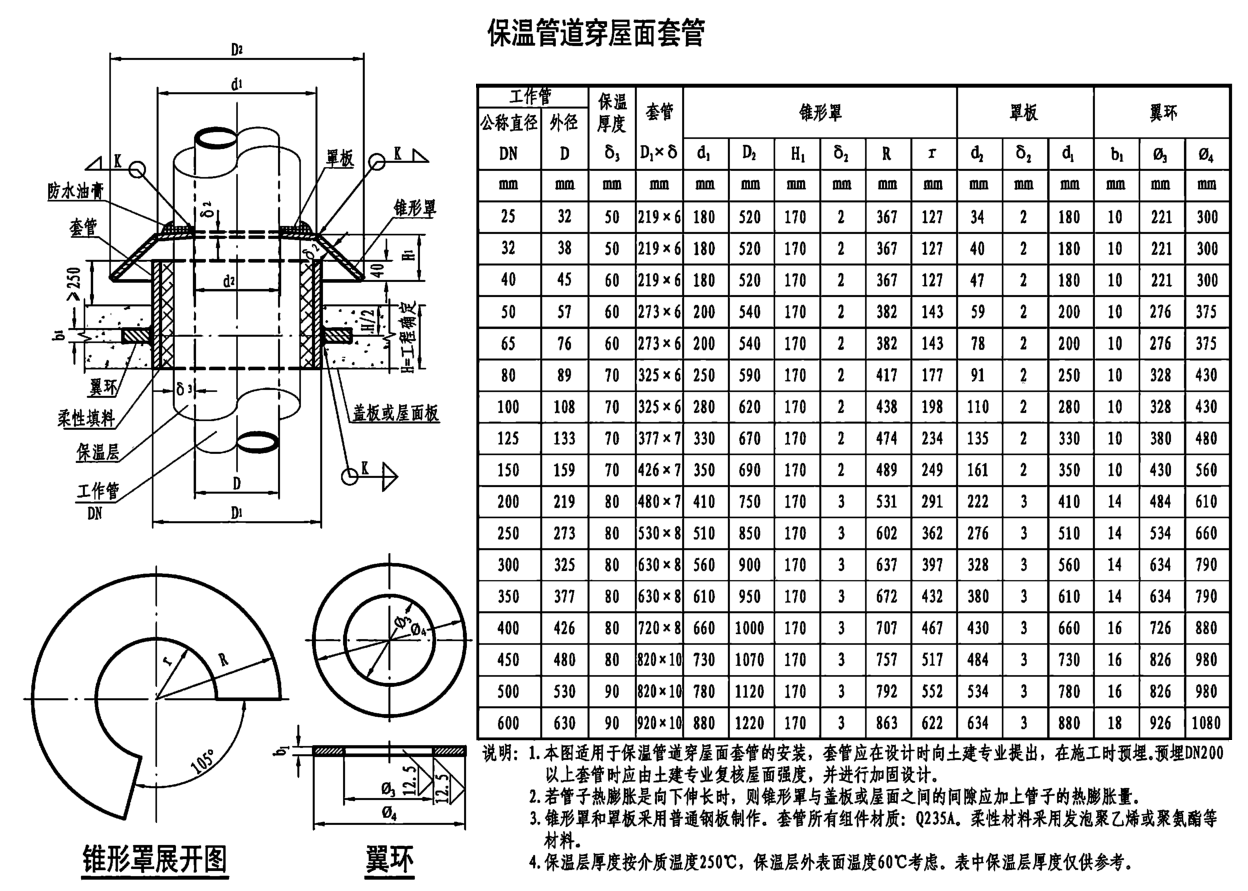

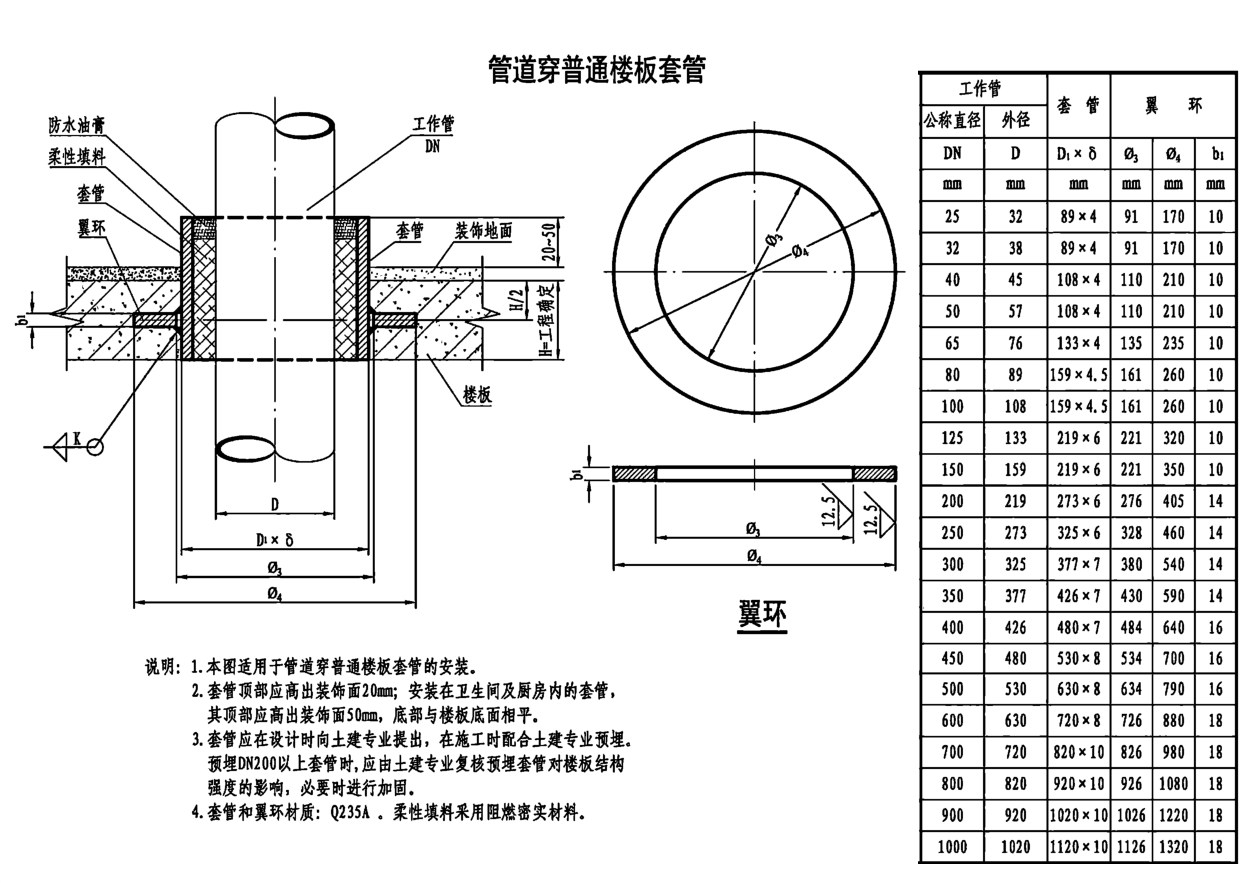

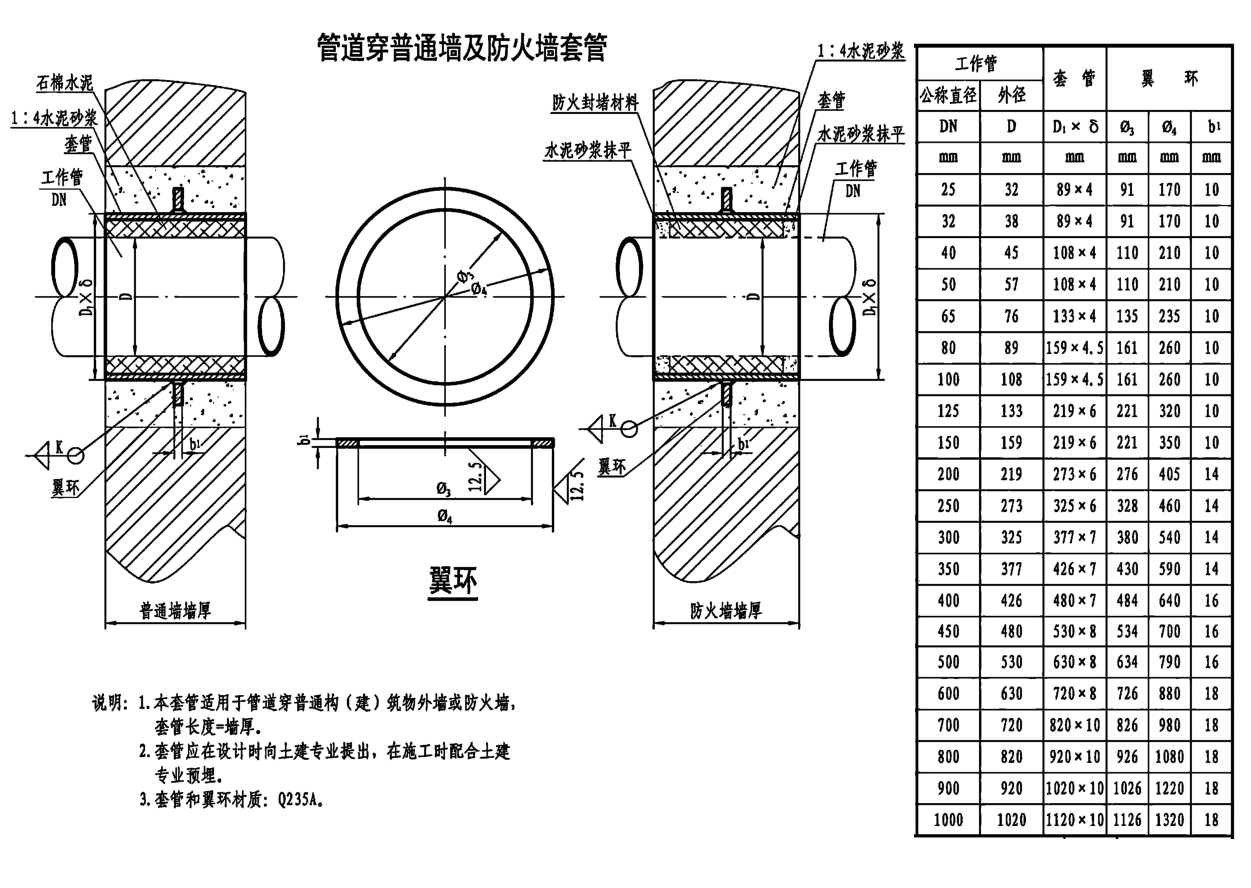

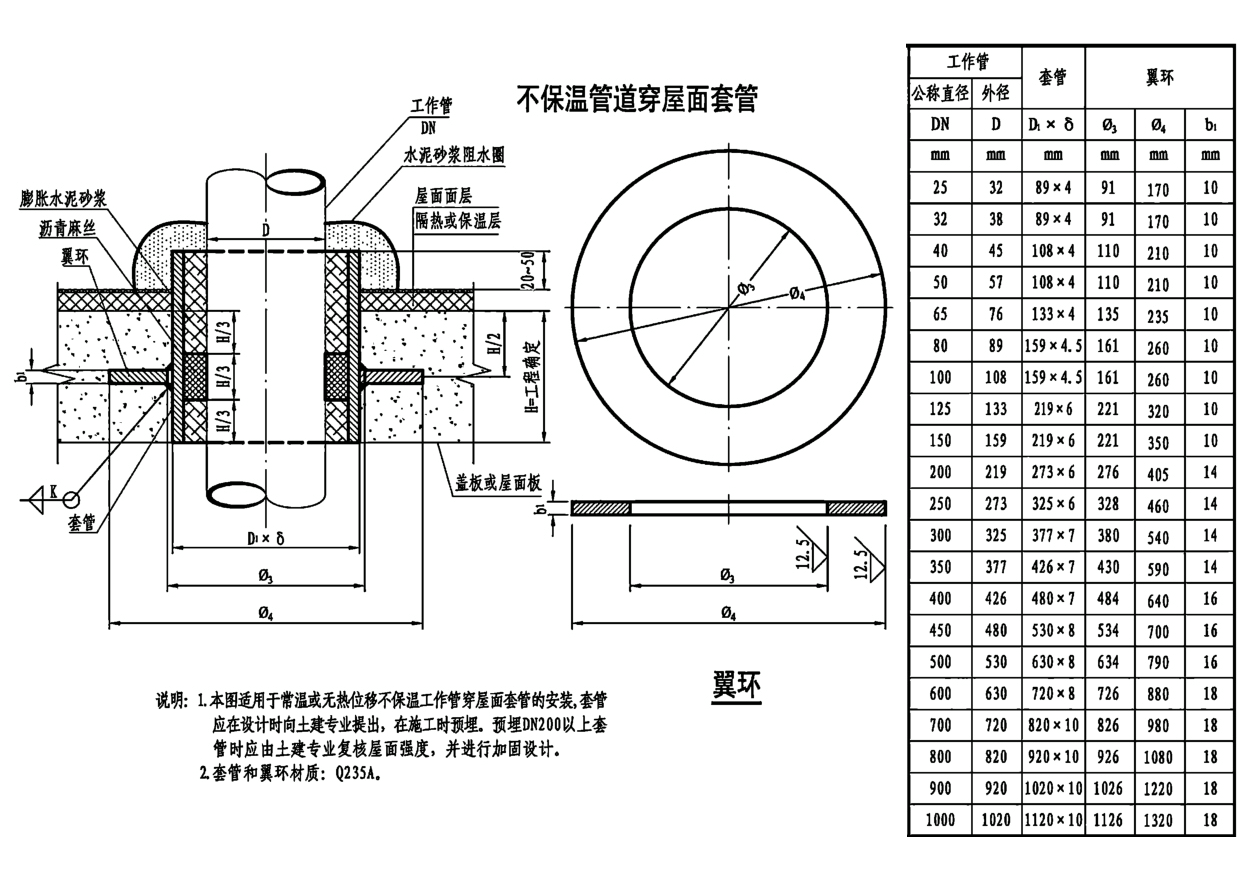

四、18R409管道穿墙、屋面套管的做法以及示意图纸：
