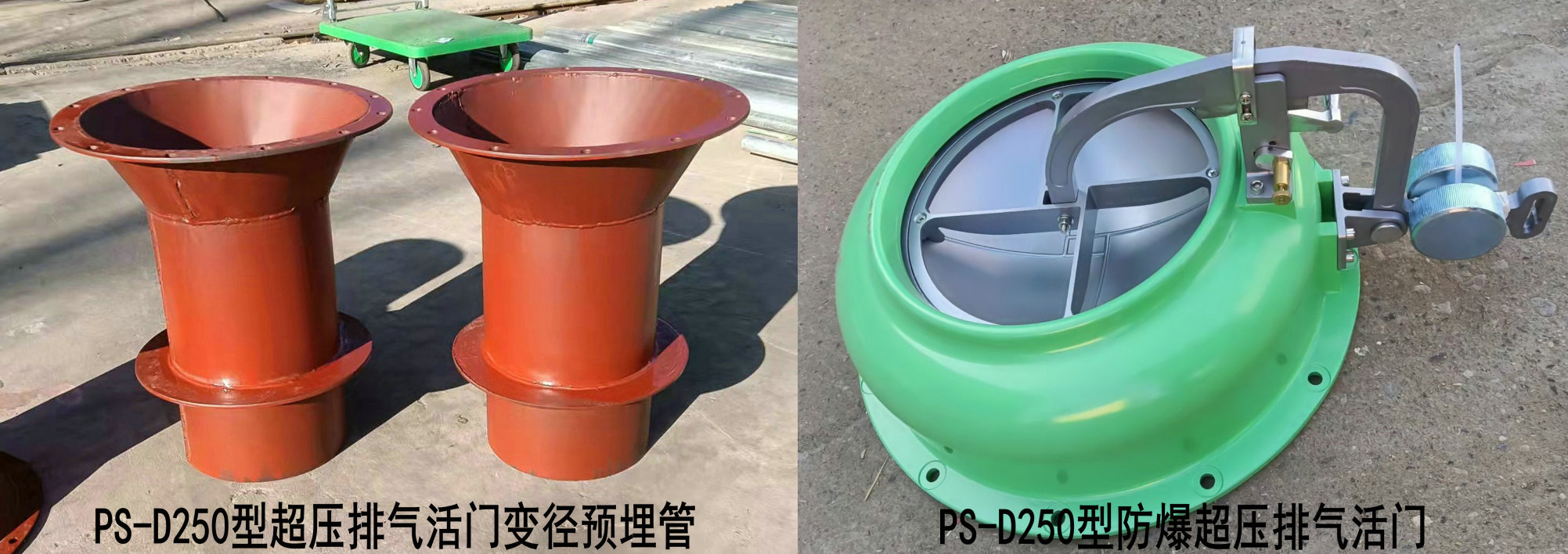

PS-D250型超压排气活门预埋套管

产品介绍

一、PS-D250型/FCH150～250型超压排气活门及变径预埋管设计依据：

超压排气活门及变径预埋管严格按照由中华人民共和国建设部、国家人民防空办公室批准，由上海市地下建筑设计研究院、中国建筑标准设计研究院研制设计的07FK02《防空地下室通风设备安装》标准图集生产制造。质量标准严格遵循《人民防空地下室设计规范》GB 50038-2005以及《人民防空工程设计防火规范》GB 50098-98(2001年版）、建设部建质函[2006]71号《2006年国家建筑标准设计编制工作计划》中的相关条款的要求。

适用范围： 新建或改建的核5级常5级、核6级常6级、核6B级常6级甲类防空地下室和常5级、常6级乙类防空地下室，以及居住小区内结合民用建筑易地修建的上述抗力级别甲、乙类单建掘开式人防工程的战时防护通风设计和施工。

战时为以下各类功能的防空地下室设计:防空专业队队员掩蔽部、防空专业队装备掩蔽部、一等、二等人员掩蔽所、人防物资库和人防汽车库等平战结合的人民防空地下室。

本超压排气活门主要用于各级防空地下室的排风口部，作为超压排气用。

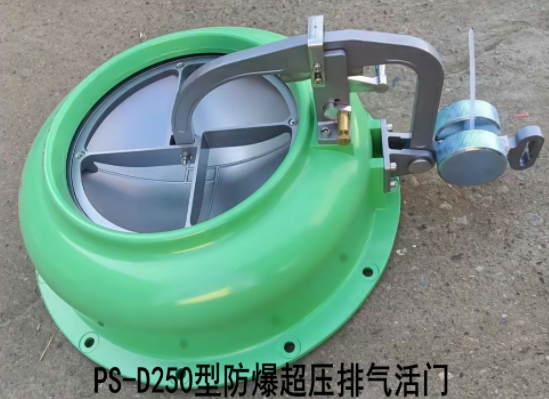

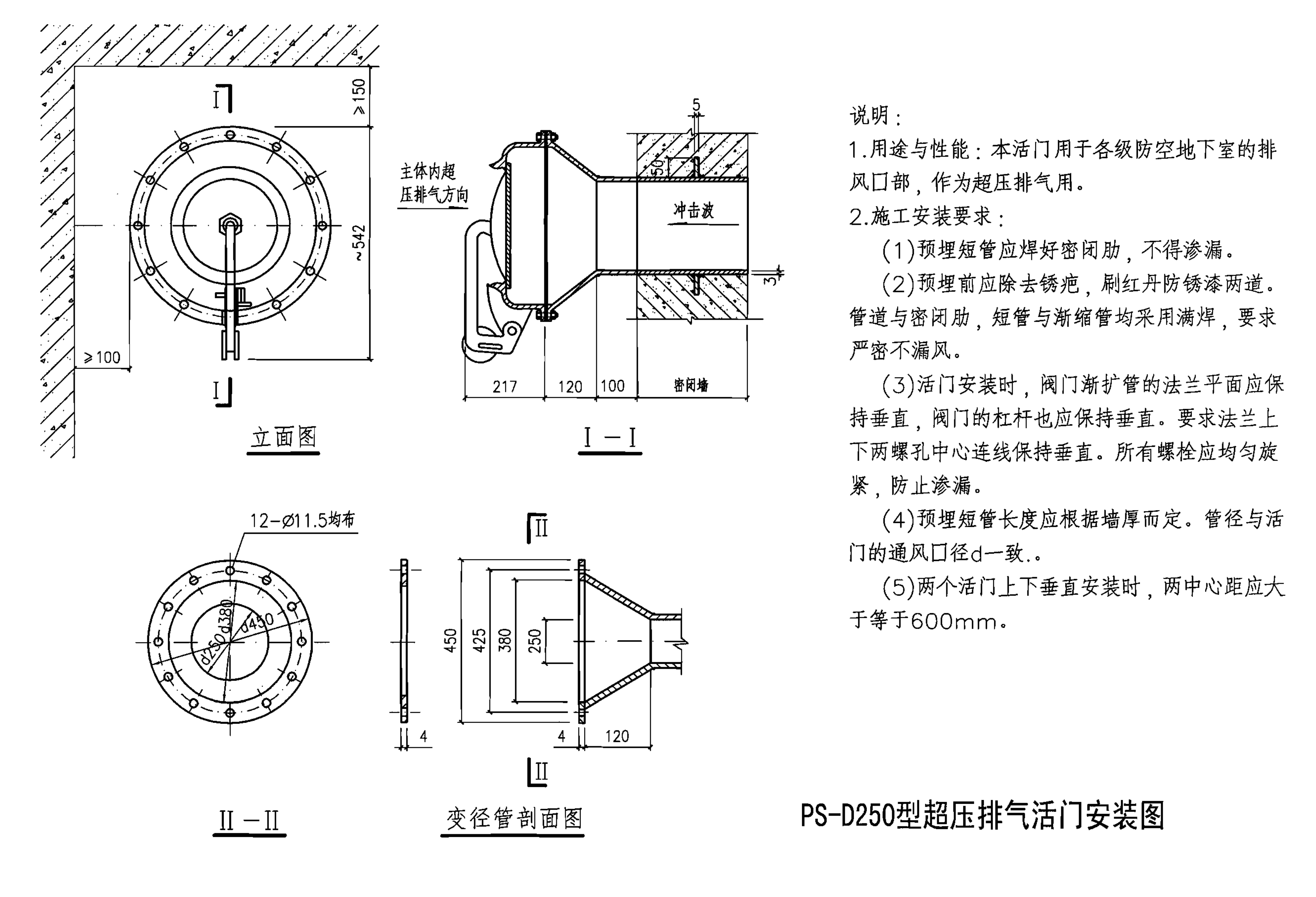

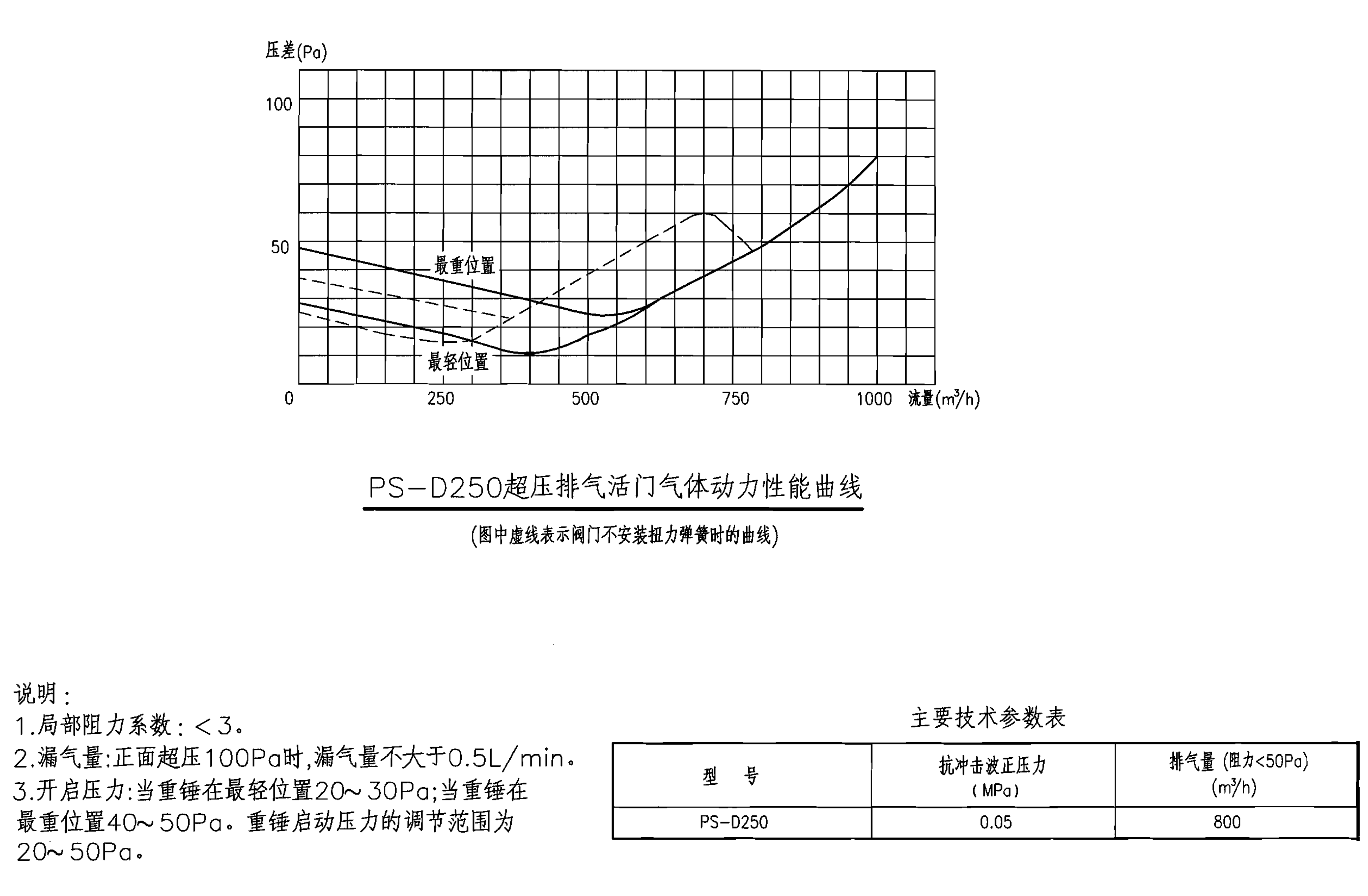

二、PS-D250型防爆超压排气活门简介

PS-D250型防爆超压排气活门主要用于防护工程的排风口部。平时处于关闭状态，当需要进行滤毒通风时，防护工程内部必须造成并保持30-50Pa超压，此时防爆超压排气活门的阀盖在超压的作用下自动开启，以排除防毒通道内的毒气。当战时需要进行隔绝防护体时，用人工将阀盖锁紧，此时防爆超压排气活门具有防护密闭功能。采用本超压排气活门，可直接代替由原普通防爆波活门和自动排气消波活气和自动排气阀门组成的排气系统，也可单独作超压排气阀门使用，是现代防护工程中不可缺少的防护设备。防爆超压排气活门可以直接安装在监控墙上，既可以保障战时超压排风，又具有防爆波的能力，防爆超压排气活门的预埋管规格一般都是DN250的。经抗爆实验检测，密闭压力达到16MPa，正面抗压达到0.05MPa，在35℃/60S无泄漏，消波效率90-100%。

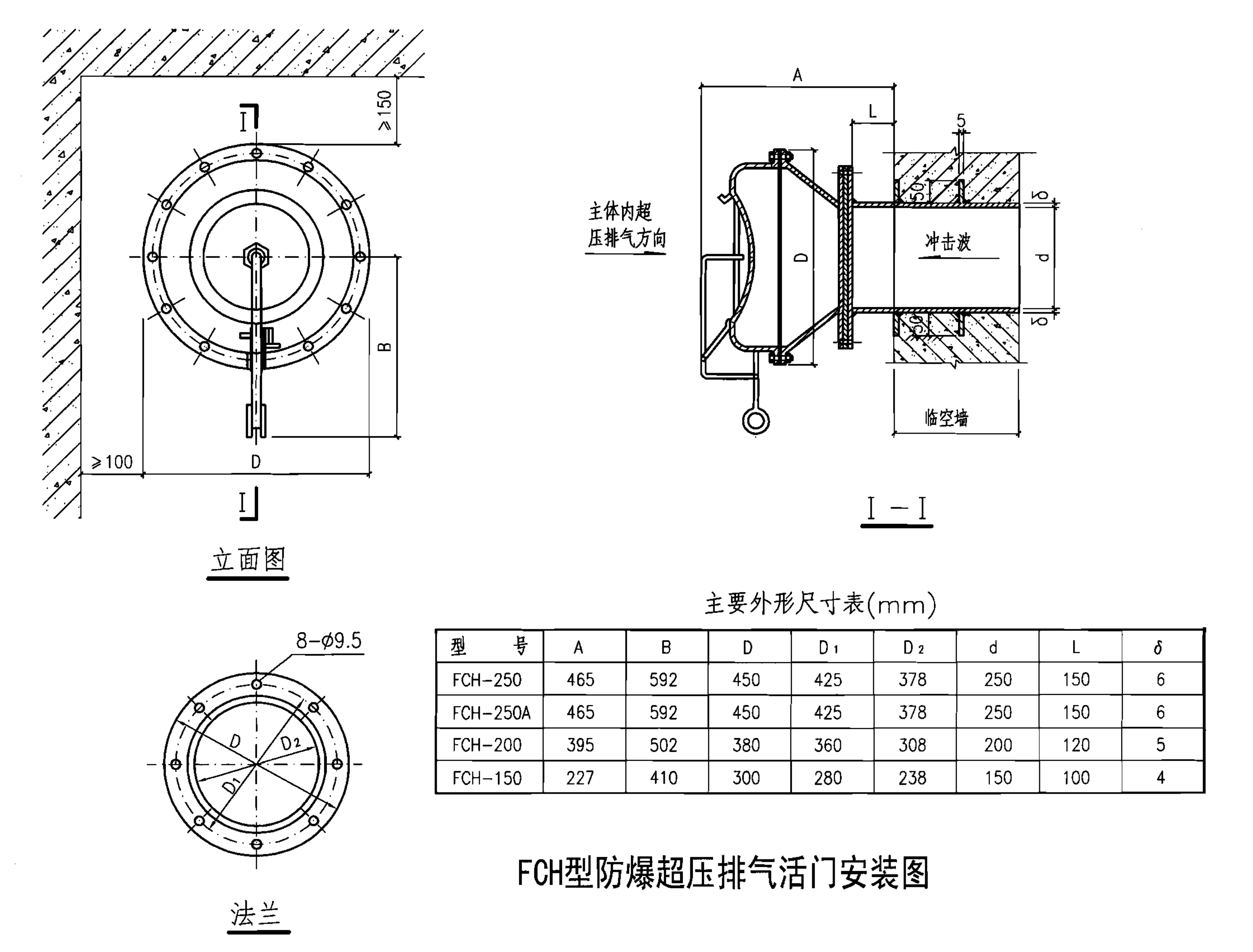

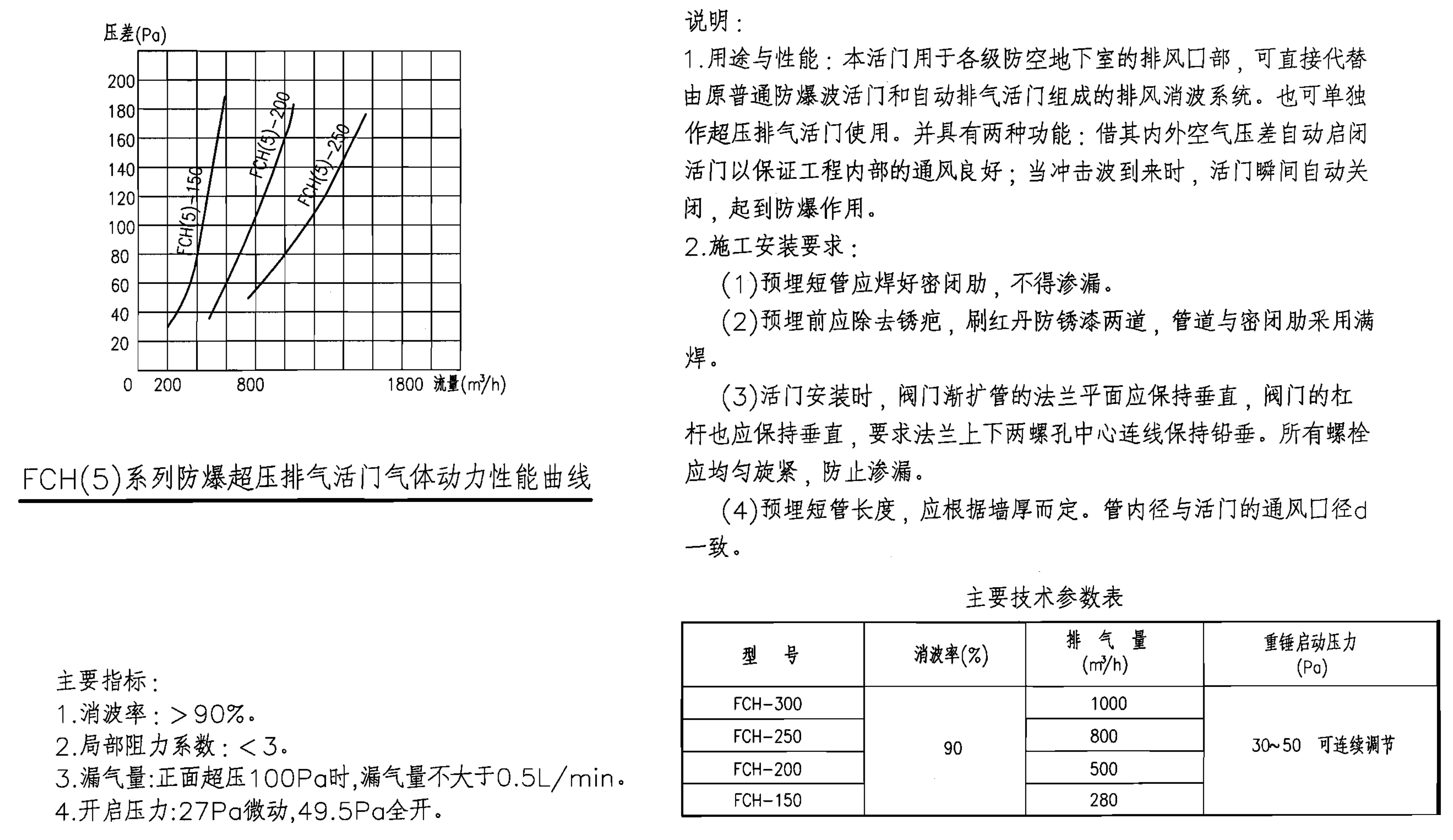

三、FCH150～250型防爆超压排气活门特点

本活门用于各级防空地下室的排风口部，可直接代替战时排风系统上的原普通防爆波活门和自动排气活门组成的排风消波系统，也可单独作超压排气活门使用。平时处以开启状态，便于排风；在战时发生冲击波正压作用下，阀盖自动关闭，削减90%以上的冲击波能量；

本产品具有两种功能：1、借其内外空气压力差自动启闭活门以保证工程内部的通风良好。

2、在爆炸冲击波到来时，活门瞬间自动关闭，起到防爆波作用。
