人防通风密闭套管

产品介绍









一、07FK02人防通风密闭套管设计依据：

07FK02人防通风密闭套管严格按照由中华人民共和国建设部、国家人民防空办公室批准，由上海市地下建筑设计研究院、中国建筑标准设计研究院研制设计的07FK02《防空地下室通风设备安装》标准图集生产制造。质量标准严格遵循《人民防空地下室设计规范》GB 50038-2005以及《人民防空工程设计防火规范》GB 50098-98(2001年版）、建设部建质函[2006]71号《2006年国家建筑标准设计编制工作计划》中的相关条款的要求。

适用范围： 新建或改建的核5级常5级、核6级常6级、核6B级常6级甲类防空地下室和常5级、常6级乙类防空地下室，以及居住小区内结合民用建筑易地修建的上述抗力级别甲、乙类单建掘开式人防工程的战时防护通风设计和施工。

战时为以下各类功能的防空地下室设计:防空专业队队员掩蔽部、防空专业队装备掩蔽部、一等、二等人员掩蔽所、人防物资库和人防汽车库等平战结合的人民防空地下室。

二、07FK02人防通风密闭套管简介

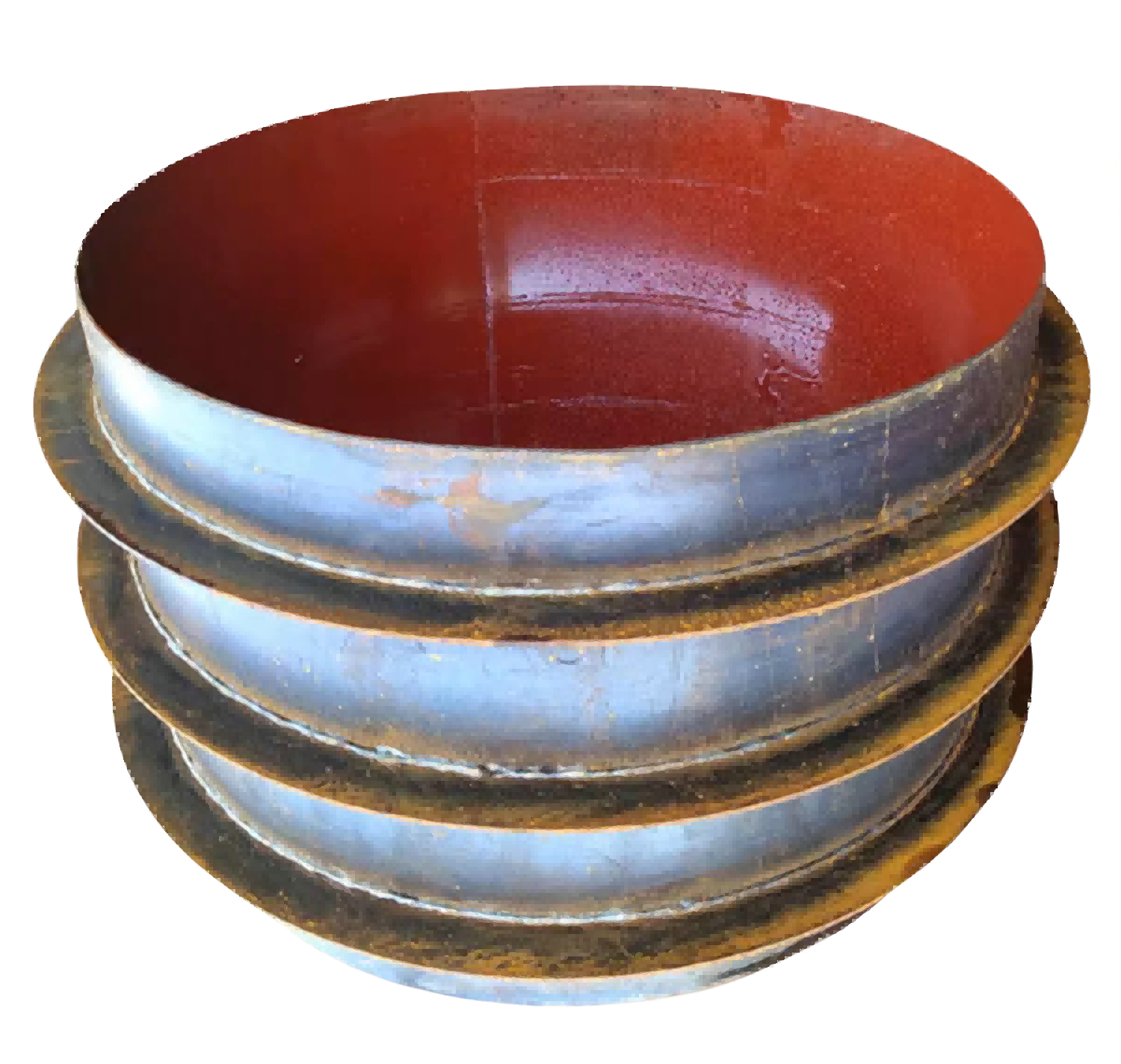

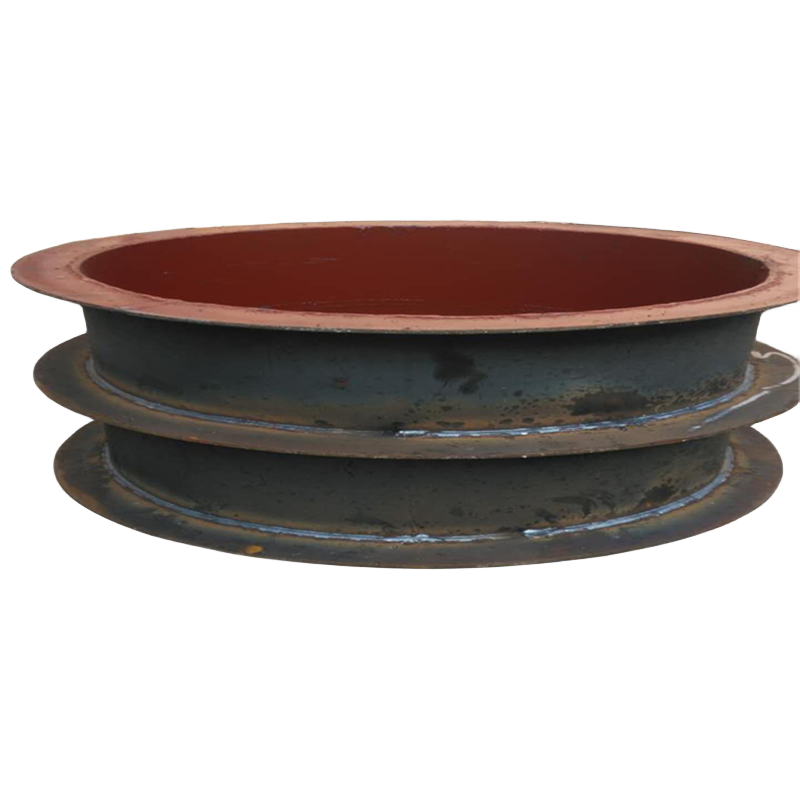

 07FK02人防通风密闭套管又叫做人防通风套管、风管预埋钢套管、密闭套管、风管，

属于防水套管的一种。严格按照07FK02《防空地下室通风设备安装》第48页《风管穿密闭墙做法详图》、第49页《空调(采暖)管道穿临空墙密闭墙做法详图》，所规定的做法所制造的，07FK02人防通风套管有I型和II型之分，预埋管长度与防护密闭墙的厚度一致。

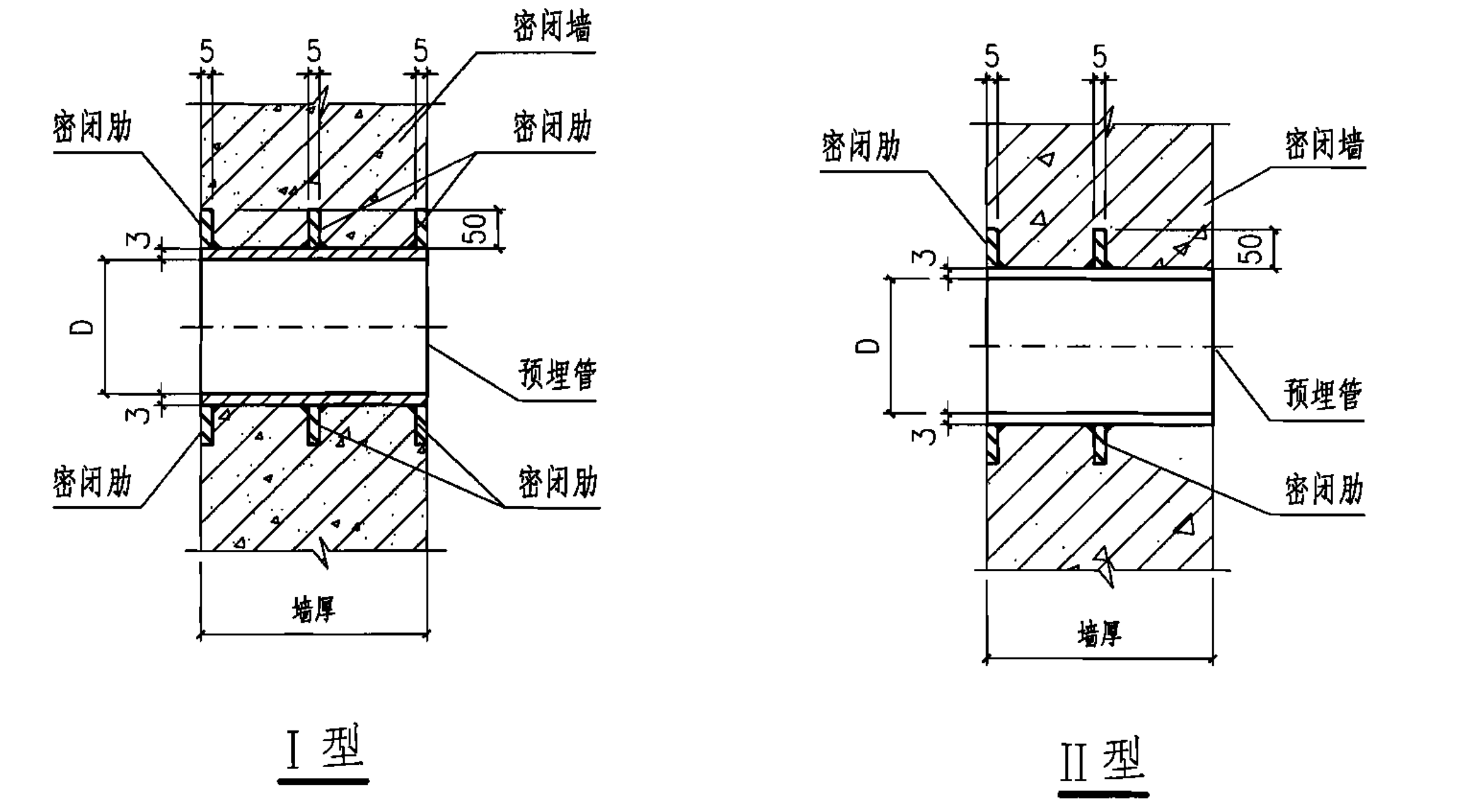

Ⅰ型人防通风套管：适用于两侧接管，即两侧皆有密闭肋翼环；

Ⅱ型人防通风套管：适用于一侧接管，只有在需要接管的一侧带密闭肋，另一侧没有密闭肋。Ⅱ型人防通风套管预埋时要注意方向，带密闭肋一侧用于接管的要与接管方向一致；

本系列接管尺寸共分为三大类，分别为：手动密闭阀门接管尺寸、手电动密闭阀门接管尺寸、超压自动排气活门接管尺寸，订货时请注意图纸所要求的尺寸。






人防通风密闭套管技术参数
人防通风密闭套管		风管 外直径*壁厚	密闭肋 外径*内径*厚度*宽度	风管 外径	风管 厚度	密闭肋 宽度	翼环 厚度
公称直径	内直径
DN	Dmm	Ф*δmm	mm	mm	mm	mm	mm
手动密闭阀门接管尺寸（内径）
150	166	172*3	274*174*5*50	172	3	50	5
200	215	221*3	323*223*5*50	221	3	50	5
300	315	321*3	423*323*5*50	321	3	50	5
400	441	447*3	548*448*5*50	447	3	50	5
500	560	566*3	668*568*5*50	566	3	50	5
600	666	672*3	774*674*5*50	672	3	50	5
800	870	876*3	978*878*5*50	876	3	50	5
1000	1090	1096*3	1198*1098*5*50	1096	3	50	5
手电动密闭阀门接管尺寸（内径）
200	186	192*3	294*194*5*50	192	3	50	5
300	286	292*3	394*294*5*50	292	3	50	5
400	360	366*3	468*368*5*50	366	3	50	5
500	460	466*3	568*468*5*50	466	3	50	5
600	600	606*3	708*608*5*50	606	3	50	5
800	800	806*3	908*808*5*50	806	3	50	5
1000	1000	1006*3	1108*1008*5*50	1006	3	50	5
超压自动排气活门接管尺寸（内径）
YF-150	192	198*3	300*200*50	198	3	50	5
YF-200	242	248*3	350*250*5*50	248	3	50	5
PS-D250	250	256*3	358*258*5*50	256	3	50	5
PCH-150	150	156*3	258*158*5*50	156	3	50	5
PCH-200	200	206*3	308*208*5*50	206	3	50	5
PCH-250	250	256*3	358*258*5*50	256	3	50	5
PCH-300	300	306*3	408*308*5*50	306	3	50	5
