02S404刚性防水套管

价格：面议

产品介绍

概述：02S404刚性防水套管严格按照由中华人民共和国建设部批准、中国建筑标准设计研究院、北京市市政工程设计研究总院研制设计的国家建筑标准设计图集02S404《防水套管》生产制造。

产品名称：刚性防水套管、02S404刚性防水套管、穿墙套管；

适用范围：02S404刚性防水套管广泛适用于民用、一般工业、市政给水排水工程及构（建）筑物。

一、产品介绍：刚性防水套管分为（A型、B型、C型）及刚性防水翼环四种类型。刚性防水套管适用于管道穿墙处不受管道振动和伸缩变形的构（建）筑物。对于有地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。A型适用于钢管；B型、C型适用于球墨铸铁管及铸铁管。刚性防水翼环适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物，适用于管道穿墙处空间有限或管道安装先于构（建）筑物或管道的更新改造。对于有地震设防要求的地区，如采用刚性防水翼环，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。适用温度范围-20℃～+150℃。材质：碳钢、SUS304、SUS316L；

二、02S404防水套管刚性和柔性的产品优势及用途区分：
1、刚性防水套管：套管外壁焊接防水翼环。根据标准设计图集02S404《防水套管》生产制造，或者根

据采购单位提供的图纸按需要生产制造，用于一般管道穿墙处并且不承受管道振动和伸缩变形的构（建）

筑物。需提前将防水套管预埋于混凝土墙内，如果仅仅是考虑管道的穿墙，而不考虑穿墙后，墙体两面的

防水性能以及管道的位移变形，就可以选用刚性防水套管，多用于地下室，人防工程的墙体防水。

2、柔性防水套管：外部焊接止水翼环，内部设有挡圈、密封垫，法兰内丝连接，根据管道安装的实际情况设计订制，用于墙体两面都需要做防水，建议您使用柔性防水套管。比如潜水式水泵给排水系统管道墙体两端都要给予防水处理，防止结构渗水！

3、以上两大类型防水套管主要是使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，刚性防水套管一般用在地下室等管道需穿管道地位置。自地下入户的管道穿建筑物外墙时需加装刚性防水套管。穿墙（池、板等）的套管。安装完毕后允许有变形量的称为：柔性防水套管；不允许有变形量的称为：刚性防水套管。

三、02S404刚性防水套管制造工艺说明：

☆ 焊接结构尺寸公差与形位公差按照JB/T5000.3-1998执行。焊接采用手工电弧焊，焊条型号E4303，牌号J422，焊缝坡口的基本形式与尺寸按照GB985-88执行。

☆ 当套管采用卷制成型时，周长允许偏差为：D2≦600时，±5，D2＞600时，±0.0035D2。

☆ 套管的重量以L=200mm计算，当L＞200mm时，应另行计算。

四、安装注意事项

1、刚性防水套管如遇非混凝土墙时，应改用混凝土墙壁，其浇筑范围应比翼环直径(D4)大200mm，而且必须将套管一次凝固于墙内；

2、穿管处之混凝土墙厚应不小于 200mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径至小应比翼环直径 D4 + 200mm；

3、刚性防水套管的安装位置应尽量避开沉降缝、伸缩缝或二个较近距离的构（建）筑物。特殊需要时，必须经由结构工程师选用；

4、当穿墙管的材质和外径等超出防水套管图集范围，应注意对国标02S404刚性防水套管的结构形式、尺寸及缝隙内采用的填料等进行必要的调整和修正；

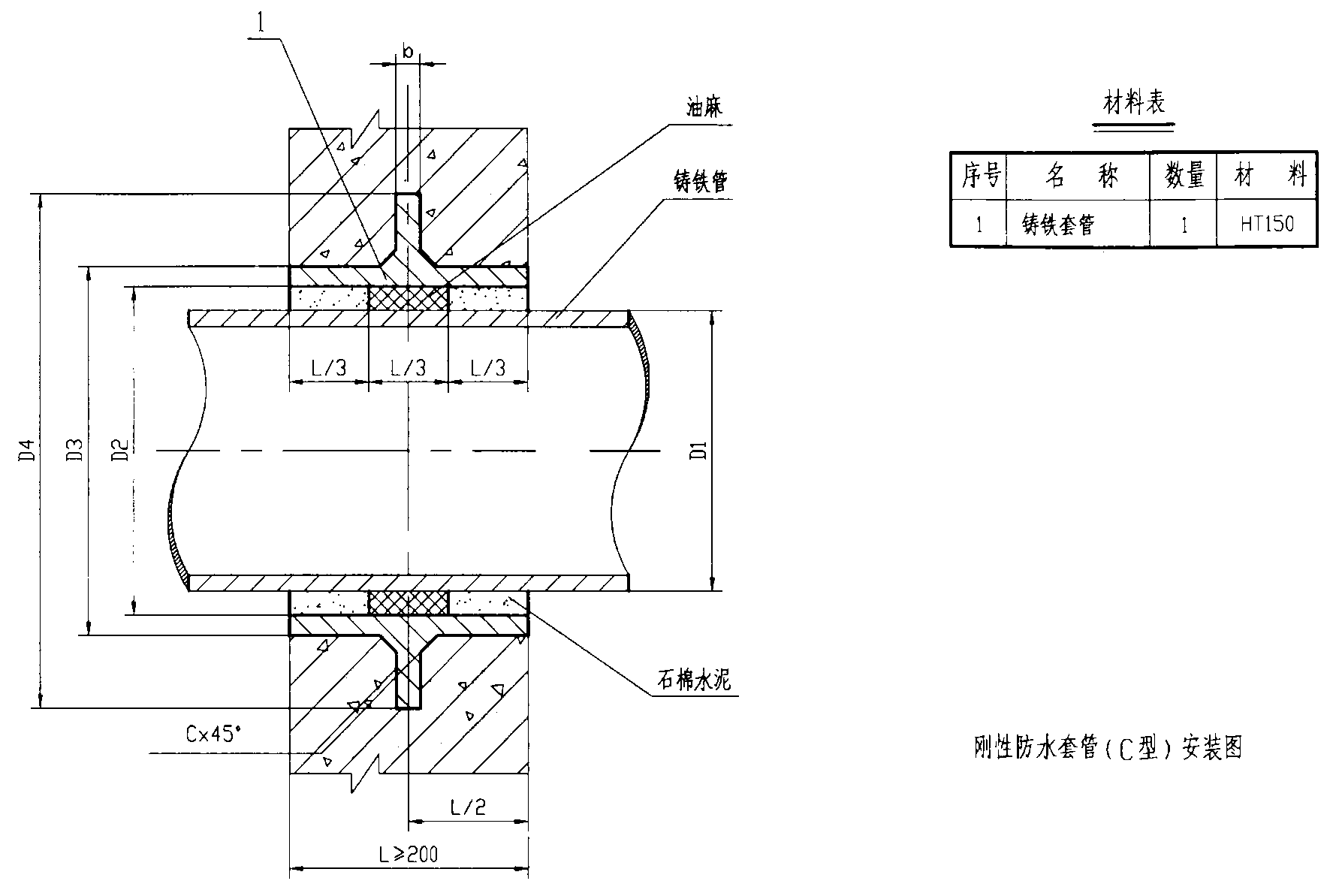

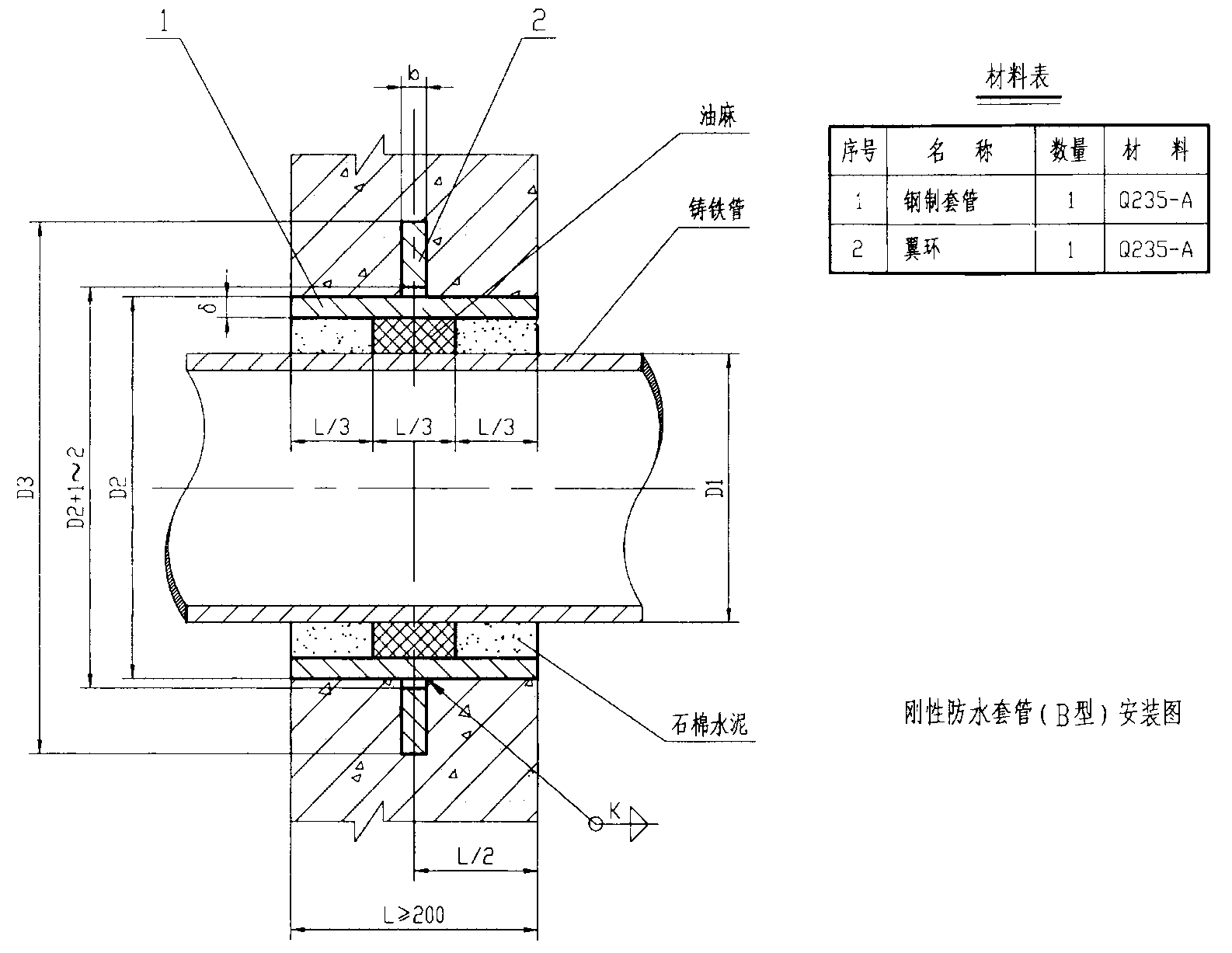

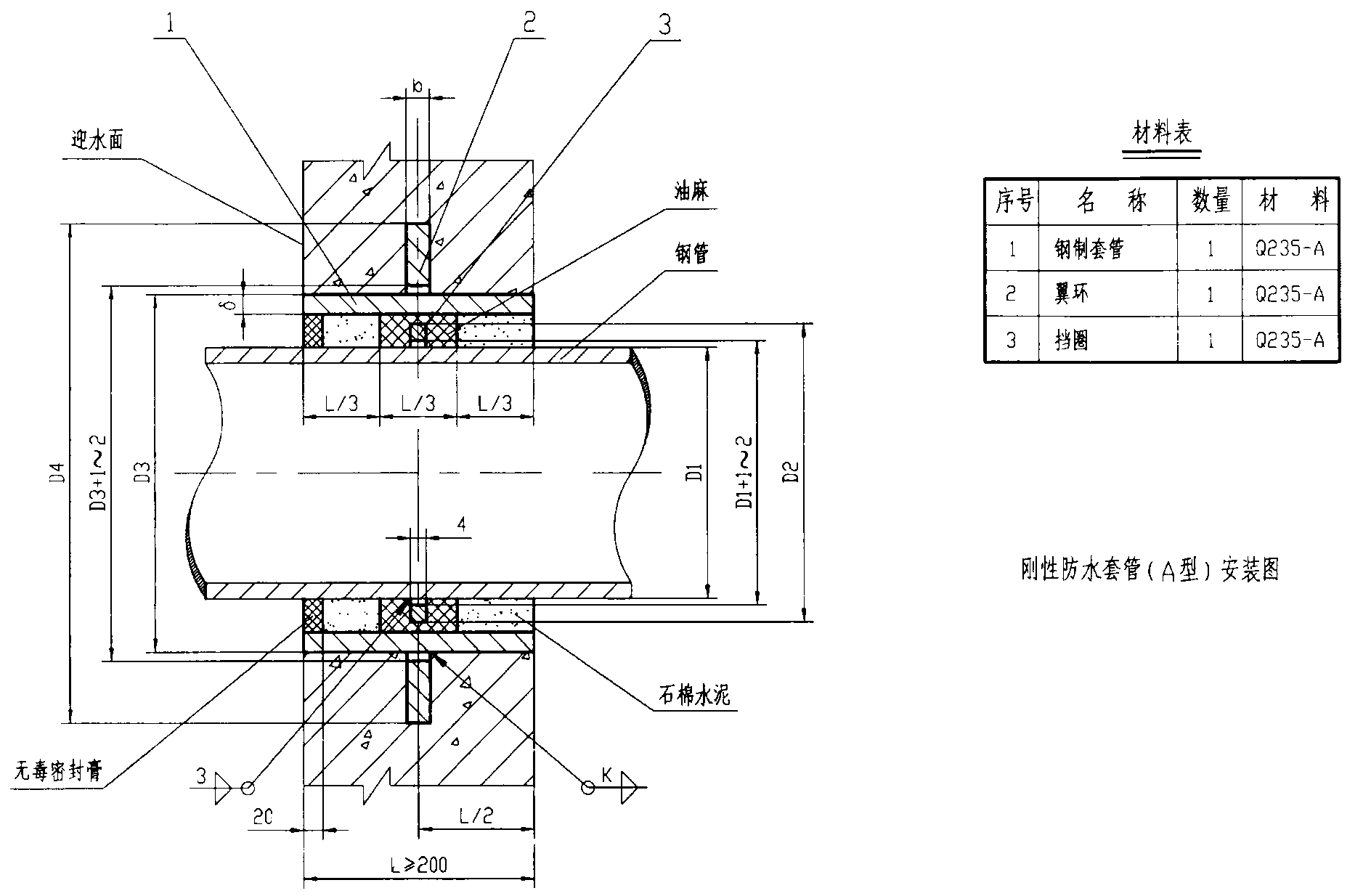

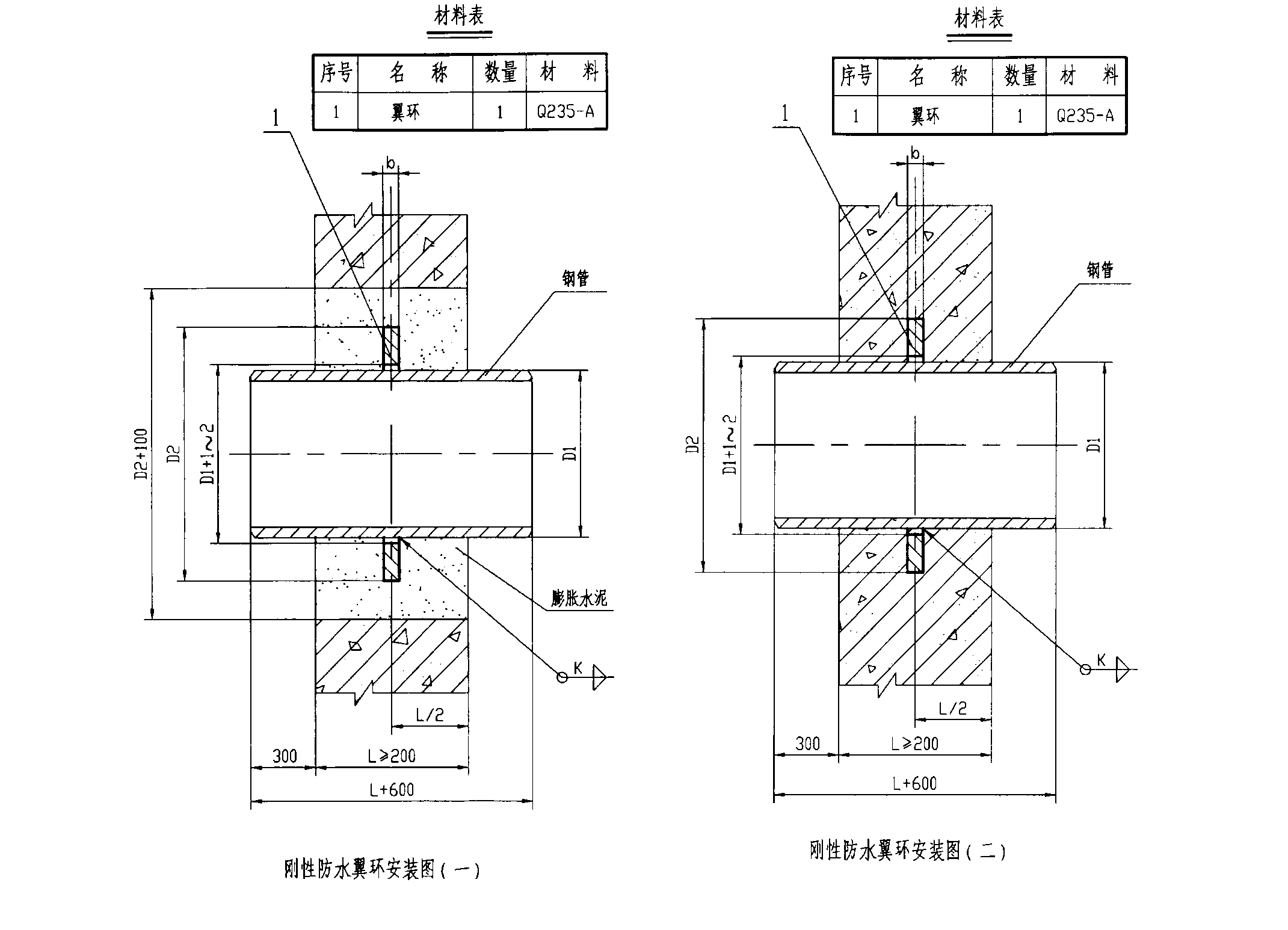

五、安装示意图：
