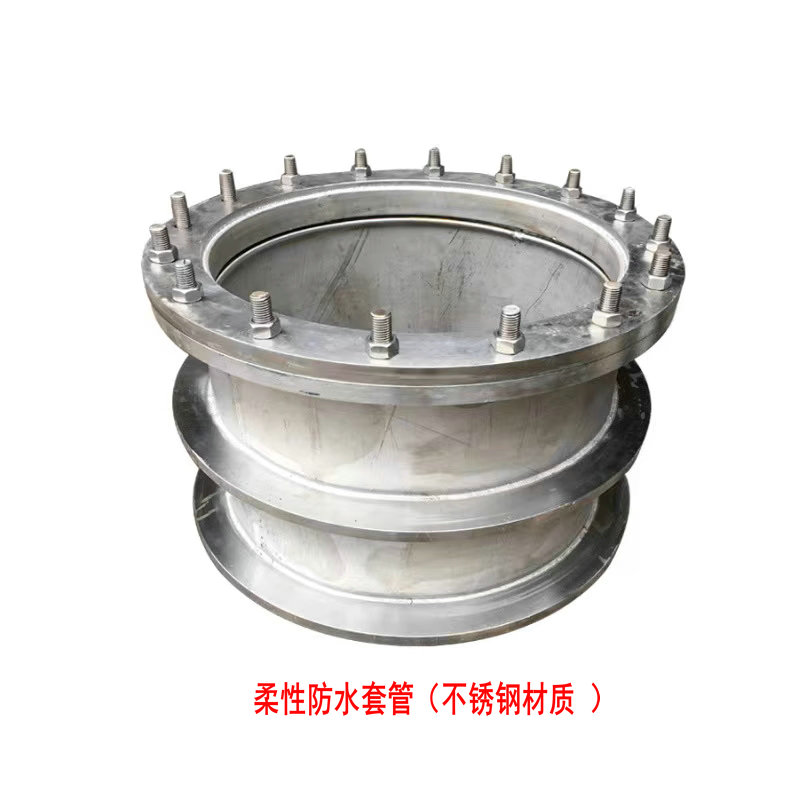

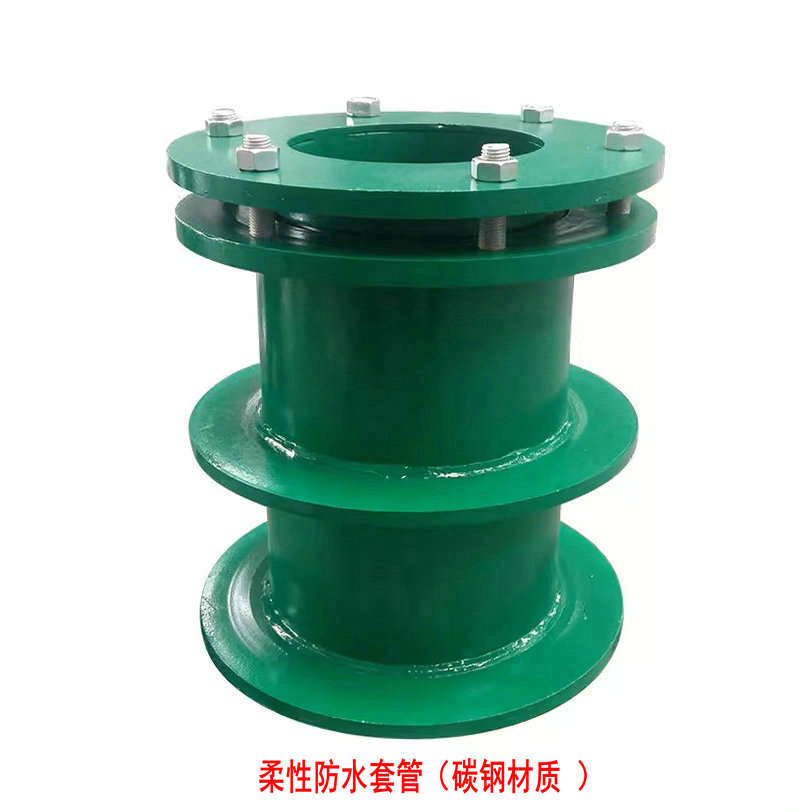

02S404柔性防水套管

产品介绍

概述：02S404柔性防水套管严格按照由中华人民共和国建设部批准、中国建筑标准设计研究院、北京市市政工程设计研究总院研制设计的国家建筑标准设计图集02S404《防水套管》生产制造。

产品名称：柔性防水套管，02S404柔性防水套管；

适用范围：02S404柔性防水套管广泛适用于民用、一般工业、市政给水排水工程及构（建）筑物。

一、产品介绍：02S404柔性防水套管（A型、B型）两种类型。02S404柔性防水套管适用于有地震设防要求的地区，管道穿墙处承受振动和管道伸缩变形、或有严密防水要求的构（建）筑物。A型一般用于水池或穿内墙；B型一般用于穿构（建）筑物外墙；Ⅰ型密封圈适用于一般防水要求；Ⅱ型密封圈适用于较严密的防水要求，适用温度范围-20℃～+80℃；当穿墙管与泵或增压设备的进、出管道连接时，宜在连接处设置柔性连接。



二、02S404防水套管柔性和刚性的产品优势及用途区分：
1、柔性防水套管：外部焊接止水翼环，内部设有挡圈、密封垫，法兰内丝连接，根据管道安装的实际情况设计订制，用于墙体两面都需要做防水，建议您使用柔性防水套管。比如潜水式水泵给排水系统管道墙体两端都要给

予防水处理，防止结构渗水！
2、刚性防水套管：套管外壁焊接防水翼环。根据采购单位提供的图纸按需要生产制造，用于一般管道穿墙处并且不承受管道振动和伸缩变形的构（建）筑物。需提前将防水套管预埋于混凝土墙内，如果仅仅是考虑管道的穿墙，而不考虑穿墙后，墙体两面的防水性能以及管道的位移变形，就可以选用刚性防水套管，多用于地下室，人防工程的墙体防水。对于有地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。A型适用于钢管，B、C型适用于球墨铸铁管及铸铁管。

3、以上两大类型防水套管主要是使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，刚性防水套管一般用在地下室等管道需穿管道地位置。自地下入户的管道 穿建筑物外墙时需加装刚性防水套管。穿墙（池、板等）的套管。安装完毕后允许有变形量的称为：柔性防水套管；不允许有变形量的称为：刚性防水套管。

三、02S404柔性防水套管材质说明：

☆ 法兰、挡圈、翼环、套管、法兰压盖材质：Q235B、SUS304、SUS316L；

☆ 密封圈Ⅰ型、Ⅱ型材质：采用丁腈橡胶、氯丁橡胶、氟橡胶。硬度（邵尔A型）Ⅰ型50±5度，Ⅱ型70±5度，物理性能符合HG/T3091-2000《橡胶密封件给、排水管及污水管道用接口密封圈 材料规范》标准的要求。

四、02S404柔性防水套管制造工艺说明：

☆ 焊接结构尺寸公差与形位公差按照JB/T5000.3-1998执行。焊接采用手工电弧焊，焊条型号E4303，牌号J422，焊缝坡口的基本形式与尺寸按照GB985-88执行。

☆ 当套管采用卷制成型时，周长允许偏差为：D2≦600时，±5，D2＞600时，±0.0035D2。

☆ 挡圈结构形式及安装尺寸应于采用的密封圈结构配套。

☆ 锐角倒钝0.5×45︒

☆ 套管的重量以L=300mm计算，当L＞300mm时，应另行计算。

五、安装示意图：

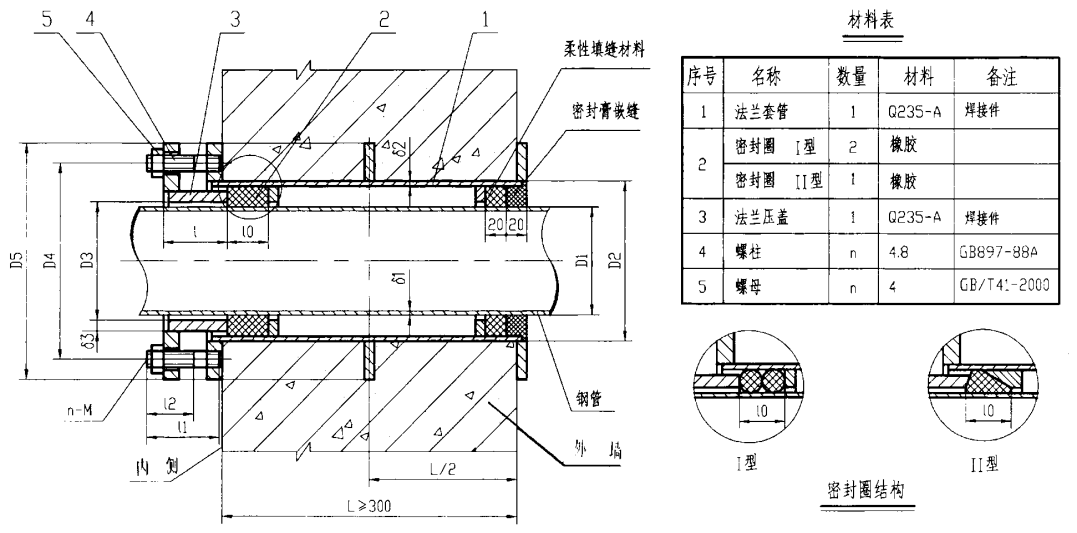

02S404柔性防水套管A型安装图

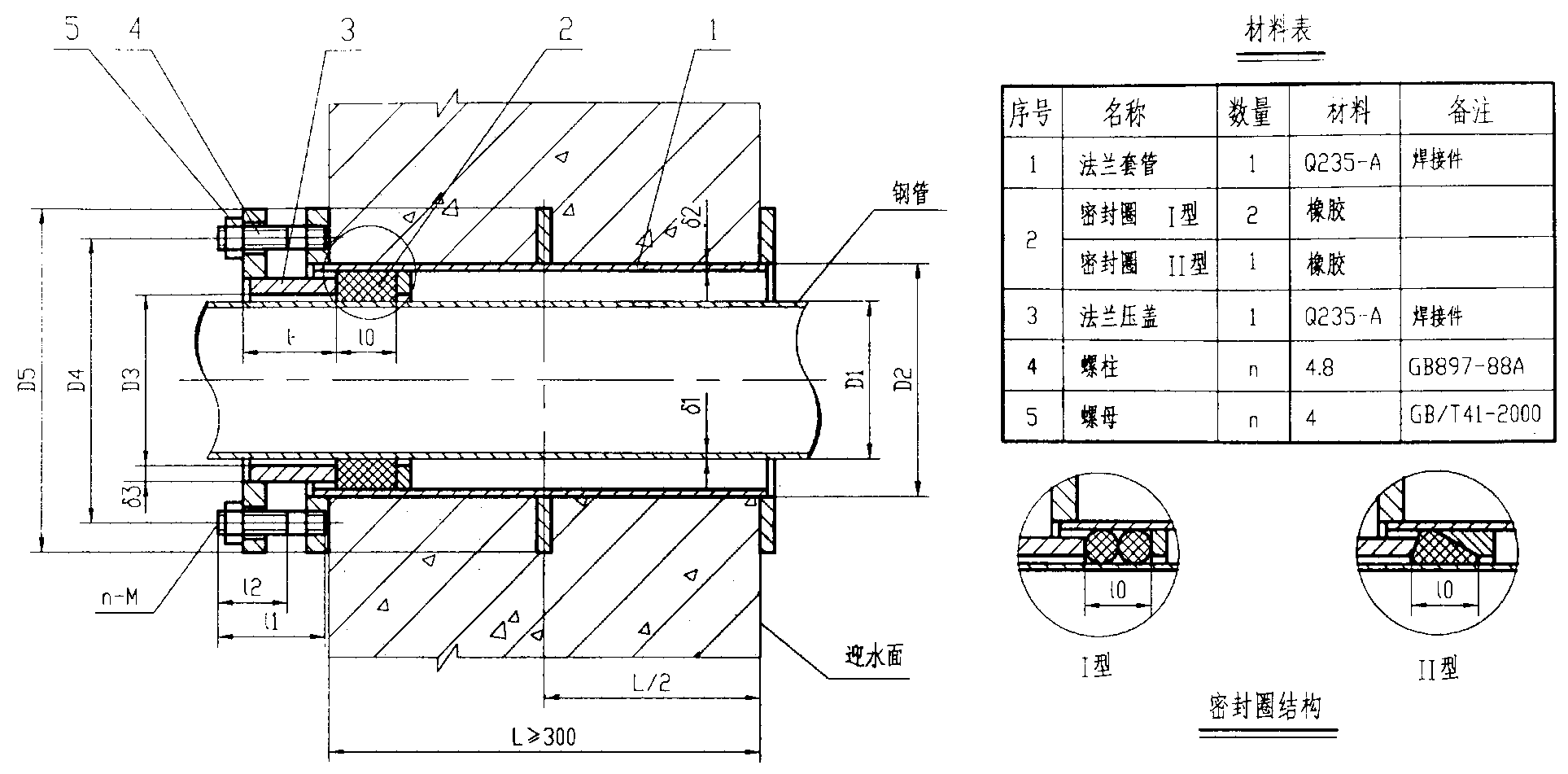

02S404柔性防水套管B型安装图

说明：
1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵。

2、柔性填料材料：沥青麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。

3、密封膏：聚硫密封膏、聚胺脂密封膏。

4、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且需将套管一次浇固于墙内。

5、穿管处混凝土墙厚应不小于300mm，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200mm。

套管的重量以L=300计算，如墙厚大于300mm时，应另行计算。
