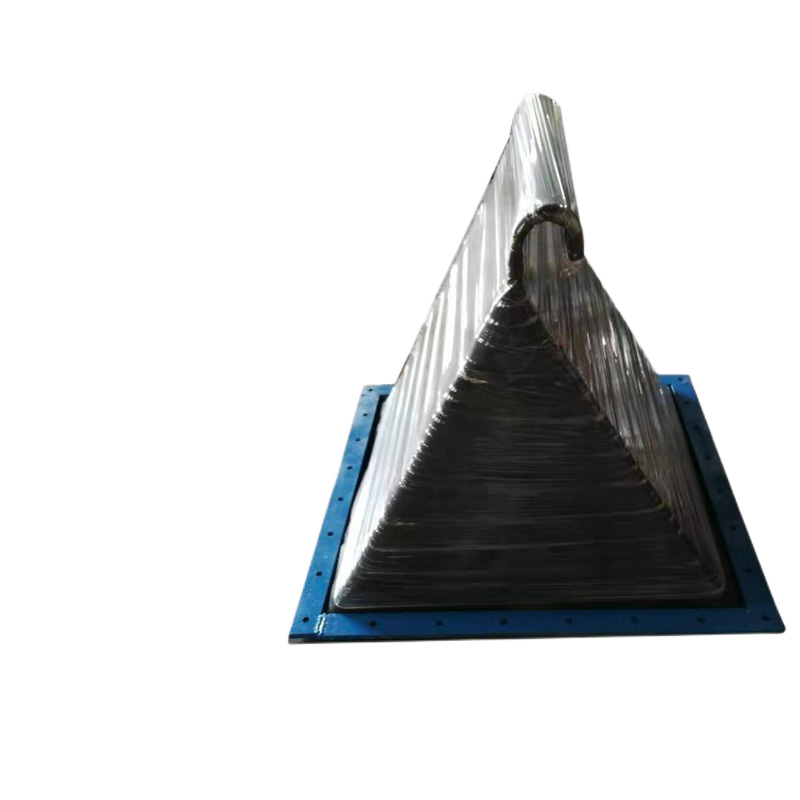

方形鸭嘴阀

产品介绍



一、方形橡胶鸭嘴阀简介：

  鸭嘴阀又叫橡胶排污止回阀，背压式柔性止逆阀、鸭嘴阀止回阀、橡胶止回阀、橡胶止逆阀、橡胶缓闭止回阀等。鸭嘴阀没有其它活动组件，可以免除维修，该阀门可以给直管、法兰管、水泥管、玻璃钢管配套，该阀门广泛用于海岸、沙滩、码头、水库、市政排洪、排污，可谓是绿色环保阀门，该阀门取代拍门、闸门，可以彻底解决拍门易被泥沙、淤泥、石块、植被、海洋生物阻塞的问题。方形鸭嘴阀主要安装在城市雨水污水管道中间。弹性橡胶结构，免维护，防止倒灌，固体颗粒卡塞仍然能紧密关闭；不会在开启及关闭时冻结；开启水头损失少；可为用户不同工况、材质的特殊要求定制，经久耐用，使用寿命长。

鸭嘴阀安装结构形式分为：

1.套接式鸭嘴阀 XF-T安装在排水管的出口。

2.法兰式鸭嘴阀 XF-F安装在排水管带法兰的出口末端。

3.安装板式鸭嘴阀 XF-F安装于出水口末端构筑物上。

4.内置式鸭嘴阀 XF-F安装于城市雨水污水和系统出口末端。

5.灰浆或水泥管道式鸭嘴阀XF-F 安装于灰浆或水泥管道的末端。

二、方形鸭嘴阀技术参数：

公称通径(DN)	管子外径(DW)		型号(XL-F)	长度(l)	高度(h)	法兰外径(D) 1.0MPa
	Dw	Do
100	108	108	XL100-100-F	150	100	210
	114	114
150	159	159	XL150-140-F	190	140	265
	168	168
200	219	219	XL200-200-F	240	200	340
250	273	273	XL250-260-F	340	260	395
300	325	325	XL300-325-F	420	325	445
350	377	377	XL350-425-F	520	425	505
400	426	426	XL400-525-F	620	525	565
450	480	480	XL450-625-F	700	625	615
500	530	530	XL500-725-F	800	725	670
600	630	630	XL600-825-F	900	825	780
700	720	720	XL700-925-F	980	925	895
800	820	820	XL800-985-F	1000	985	1015
900	920	920	XL900-1025-F	1060	1025	1115
1000	1020	1020	XL1000-1125-F	1160	1125	1230
1200	1220	1220	XL1200-1525-F	1500	1525	1445
1400	1420	1428	XL1400-1625-F	1600	1625	1675
1600	1620	1628	XL1600-1950-F	1880	1950	1915
1800	1820	1828	XL1800-2320-F	2000	2320	2115
2000	2020	2030	XL2000-2650-F	2300	2650	2325
