卡箍式鸭嘴阀

产品介绍

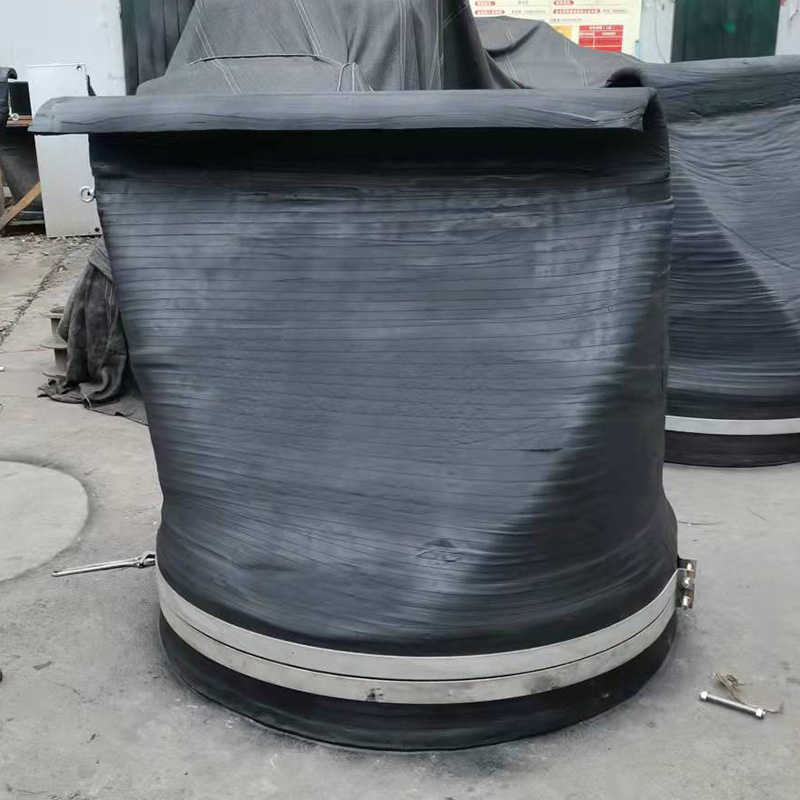

卡箍式鸭嘴阀

一、橡胶鸭嘴阀简介：

  鸭嘴阀又叫橡胶排污止回阀，背压式柔性止逆阀、鸭嘴阀止回阀、橡胶止回阀、橡胶止逆阀、橡胶缓闭止回阀等。鸭嘴阀没有其它活动组件，可以免除维修，该阀门可以给直管、法兰管、水泥管、玻璃钢管配套，该阀门广泛用于海岸、沙滩、码头、水库、市政排洪、排污，可谓是绿色环保阀门，该阀门取代拍门、闸门，可以彻底解决拍门易被泥沙、淤泥、石块、植被、海洋生物阻塞的问题。卡箍式鸭嘴阀产品主要用途：应用于防水系统,排放系统,水泵出口,提升泵站及液下曝气系统。

分类:鸭嘴阀按照安装方式分为套接式、镶嵌式、内置式、法兰式、安装板式、灰浆或水泥管道式。

鸭嘴阀主要型号有：XL-T、XL-F、XL-X型。

原理:鸭嘴阀由弹性氯丁橡胶加人造纤维经加工而成，形状类似鸭嘴，故称鸭嘴阀。在内部无压力情况下，鸭嘴出口在本身弹性作用下合拢；随内部压力逐渐增加，鸭嘴出口逐渐增大，保持液体能在高流速下排出。

作用:橡胶鸭嘴阀可以防止洪水及污水倒灌流入街道下水道和地下室，避免重大损失，防止水位上升时，洪水倒灌流入污水处理厂、排涝泵站；阻止污水或有异味流体的气味扩散，并可以随时排水；在多雨季节，能阻止城市内河洪水从下水道灌到街道；质量优于拍门，克服了拍门诸如关闭不严等一些缺陷。

二、卡箍式鸭嘴阀技术参数：

公称通径(DN)	管子外径(DW)		型号(XL-T)	长度(L)	高度(H)	法兰外径(D)
	Dw	Do				1.0MPa
100	108	108	XL100-150-T	220	150	210
	114	114
150	159	159	XL150-200-T	320	200	265
	168	168
200	219	219	XL200-280-T	440	280	340
250	273	273	XL250-360-T	600	360	395
300	325	325	XL300-420-T	700	420	445
350	377	377	XL350-480-T	880	480	505
400	426	426	XL400-540-T	1000	540	565
450	480	480	XL450-600-T	1120	600	615
500	530	530	XL500-660-T	1300	660	670
600	630	630	XL600-760-T	1420	760	780
700	720	720	XL700-880-T	1600	880	895
800	820	820	XL800-980-T	1800	980	1015
900	920	920	XL900-1100-T	2000	1100	1115
1000	1020	1020	XL1000-1200-T	2300	1200	1230
1200	1220	1220	XL1200-1400-T	2580	1400	1455
