JGD-B1型风机盘管橡胶接头

产品介绍

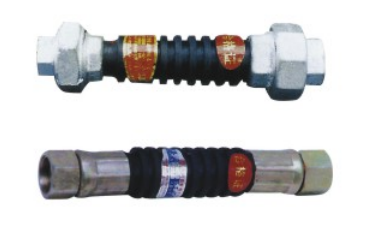

JGD-B1型风机盘管橡胶接头

一、产品介绍：

JGD-B1型风机盘管橡胶接头是橡胶连接件的一种，系用于金属管道之间起挠性连接作用的中空橡胶制品。 由内胶层、增强层有多层刮胶锦纶帘子布、外胶层复合的橡胶管组成。具有耐压高、弹性好、偏转位移量大、耐老化、吸震好等特点，适用于饭店、宾馆、酒店客房的空调用各种风机盘管的进出口管道的连接使用。

JGD-B1型风机盘管橡胶接头材料表

序号	名称	材料
1	内胶层	耐热橡胶
2	外胶层	耐老化橡胶
3	增强层	尼龙帘布
4	螺纹活接头	可锻铸铁



JGD-B1型风机盘管橡胶接头技术条件

工作压力MPa(kgf/cm2)	1.6（16）	爆破压力MPa(kgf/cm2)	4.8（48）
真空度KPa （mmHg）	53.3(400)	86.7(650)	100(750)
适用温度℃	-20～+115℃
适用介质	冷水、热水、空气



二、JGD-B1型风机盘管橡胶接头主要连接尺寸

公称通径DNmm	长度mm		轴向压缩mm	轴向伸长mm	横向位移mm
	JGD-B-1W	JGD-B-1N
15	195	180	10	5	20
20	220	200	10	5	20
25	240	220	10	5	20



公称通径 DN大×DN小mm	长度mm	轴向压缩mm	轴向伸长mm	横向位移mm
20×15	200	10	5	25
25×20	220	10	5	25
32×25	220	10	5	25
40×32	240	10	5	25
