卡箍式橡胶接头

产品介绍

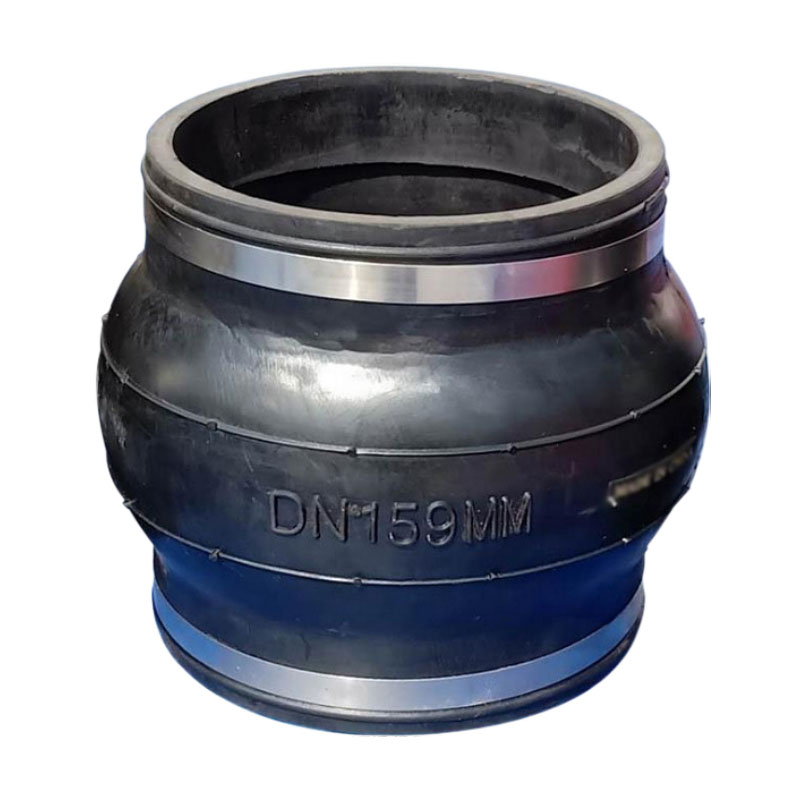

JGD(KXT)型卡箍式橡胶接头

一、产品介绍：

JGD(KXT)型卡箍式可曲挠橡胶接头，采用卡箍来代替法兰盘和螺栓，使用时，可方便地将卡箍式橡胶接头的两管口分别套装在要连接的管道上，通过卡箍将橡胶接头与管道固定连接；拆卸时松开卡箍即可。从而达到补偿管道因热胀冷缩、输水所产生的位移量的要求。安装简单、方便、快捷

二、卡箍式橡胶接头性能特点：

1.节省了法兰盘和螺栓，节约了工程的开支。
2.管口处不需要翻边，简化了橡胶接头的生产工序，节约了原材料。
3.简化了安装维修工作，提高了工作效率。
4.卡箍采用不锈钢制作，具有耐腐蚀等特点，通径从DN50-2000，压力等级从0.25MPa-1.0MPa。

三、卡箍式橡胶接头选型注意事项：

1.型号：要根据安装管子外径尺寸选择卡箍接头的型号，卡箍接头内径尺寸符合国标钢管的外径尺寸，比如，DN150卡箍接头，内径159mm。

2.长度：符合生产厂家所报尺寸，特殊型号及加长的要定做。

3.材质：注明过普通介质（水，灰尘等）的管道使用或过特殊介质（油，热水等）的管道使用， 严格区分，不能混淆。耐油，耐磨，耐酸碱，耐高温等特殊型号要定做。

4.厚度：一般在10-15mm,柔软度较好，弹性强，管道安装维修方便， 使用寿命长。

JGD（KXT）型卡箍式橡胶接头材料表

序号	名称	材料
1	外胶层	11R、CR、EPDM、NR、NBR
2	内胶层	11R、CR、EPDM、NR、NBR
3	骨架层	聚酯帘布
4	卡箍	Q235、SS304、SS316L



JGD（KXT）型卡箍式橡胶接头主要连接尺寸

公称通径DN		长度 L	轴向位移mm		径向位移	偏转角度
mm	英寸	mm	伸长	压缩	mm	a1+a2
50	2	180	7	10	10	15°
65	2.5	180	7	13	11	15°
80	3	180	8	15	12	15°
100	4	180	10	19	13	15°
125	5	180	12	19	13	15°
150	6	180	12	20	14	15°
200	8	200	16	25	22	15°
250	10	200	16	25	22	15°
300	12	200	16	25	22	15°
350	14	200	16	25	22	15°
400	16	200	16	25	22	15°
450	18	200	16	25	22	15°
500	20	200	16	25	22	15°
600	24	200	16	25	22	15°
700	28	200	16	25	22	10°
800	32	200	16	25	22	10°
900	36	200	16	25	22	10°
1000	40	200	18	25	22	10°
1200	48	200	18	25	24	10°
1400	56	200	20	26	24	10°
1600	64	200	25	26	26	10°
1800	72	200	20	26	26	10°
2000	80	200	20	26	26	10°
