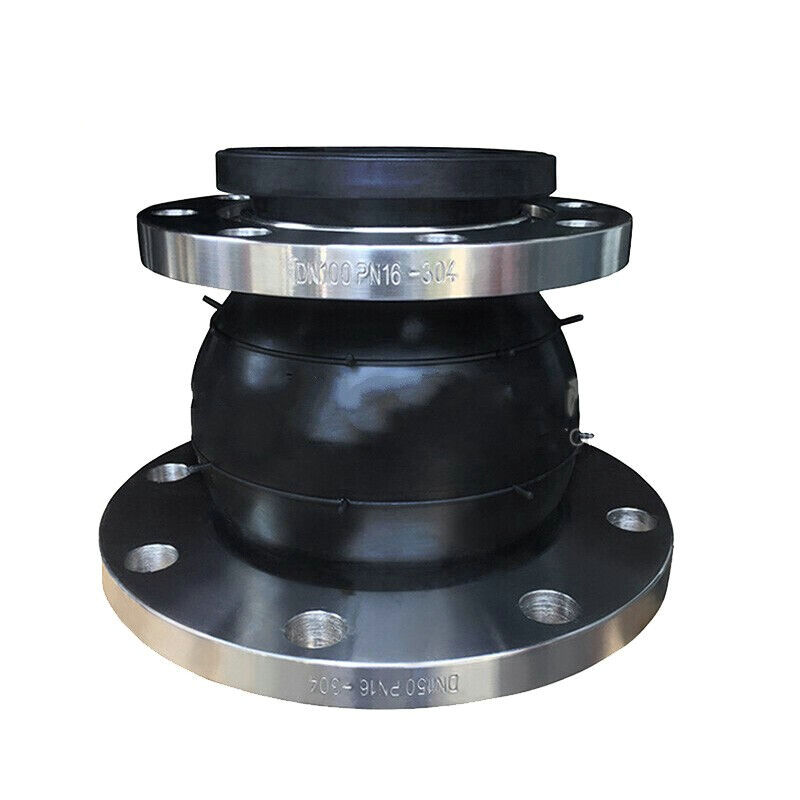

KYT型同心异径橡胶接头（大小头）

产品介绍





KYT型可曲挠同心异径橡胶接头（大小头）简介：

KYT型可曲挠同心异径橡胶接头（大小头）又称作可曲挠同心异径接头、变径橡胶接头、橡胶软连接、橡胶伸缩节、弹力管道减震器、异径管道减振器、橡胶减震器、橡胶减震伸缩节、橡胶避震喉、膨胀节、避震喉、软接头,是金属管道的柔性联接器。主要特点是可解决金属管道连接时不同口径的问题,具有耐压高、弹性好、位移量大、平衡管道偏差、吸收震动、降低噪音效果好，同时有安装方便、快速灵活的作用,可节约管道安装零件,节约成本。适用于泵及管路变径安装需要，可代替同径可曲挠橡胶接头和金属同心异径，偏心异径锥管。

本产品由内胶层、多层锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。现引进先进生产工艺,制作过程中内层受到高压力,锦纶帘子布和胶层得到更好的结合,比普通型可曲挠橡胶接头的耐工作压力高,质量好。是一种高弹性、高气密性、耐介质性和耐气候性的管道接头产品。

可广泛用于给水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统中使用。普通型温度：-15℃～120℃的。特殊型温度：-30℃～250℃。可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各个品种,适应多种介质和环境。产品工作压力等级分 0.6MPa， 1.0MPa， 1.6MPa， 2.5MPa。

高层给水使用橡胶接头时,管道必须有固定支撑或固定托架,否则产品应安装防拉脱装置。固定支撑或托架的力必须大于轴向力,否则也应安装防拉脱装置。

技术条件

项目\型号	JDX(DN50～300)	JDX(DN350～600)
工作压力MPa(kgf/cm2)	1.0（10）	1.6（16）
爆破压力MPa(kgf/cm2)	2.0（20）	3.0（30）
真空度KPa（mmHg）	53.3(400)	86.7(650)
适用温度℃	,-15℃～+115℃，极限特殊温度可达-30℃～+250℃
适用介质	空气、压缩空气、蒸汽、水、海水、热水、油、酸、碱 等



主要连接尺寸

公称通径 DN大×DN小	长度 Lmm	轴向位移mm		横向位移 mm	角向位移mm	公称通径 DN大×DN小	长度 Lmm	轴向位移mm		横向位移 mm	角向位移mm
		伸长	压缩					伸长	压缩
80×40	180	20	30	45	35°	200×100	200	22	30	40	35°
80×50	180	20	30	45	35°	200×125	220	25	35	40	30°
80×65	180	20	30	45	35°	200×150	200	22	30	40	35°
100×50	180	20	30	45	35°	250×200	220	25	35	40	30°
100×65	180	20	30	45	35°	300×200	220	25	35	40	30°
100×80	180	20	30	45	35°	300×250	220	25	35	40	30°
125×65	180	20	30	45	35°	350×200	220	25	35	40	30°
125×80	200	22	30	45	35°	350×300	220	25	38	35	30°
125×100	200	22	30	45	35°	400×350	220	25	38	35	30°
150×50	190	20	30	45	35°	500×400	230	28	38	35	26°
150×80	190	20	30	45	35°	600×400	40	28	38	35	26°
150×100	200	22	30	45	35°	600×500	40	28	38	35	26°



注：DN200以上同心异径橡胶接头，高压力、高层建筑使用，管道必须有固定支撑或固定托架。否则产品必须有防拉脱装置（产品实际轴向力<反支撑力）

   由于篇幅有限，其它型号电询。
