KST型可曲挠双球体橡胶接头

产品介绍

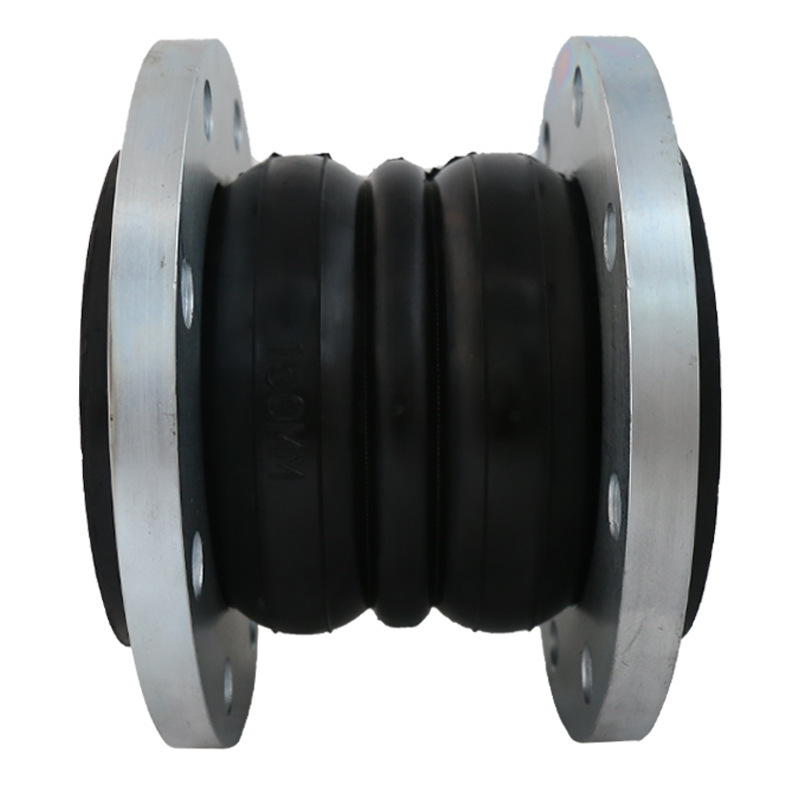

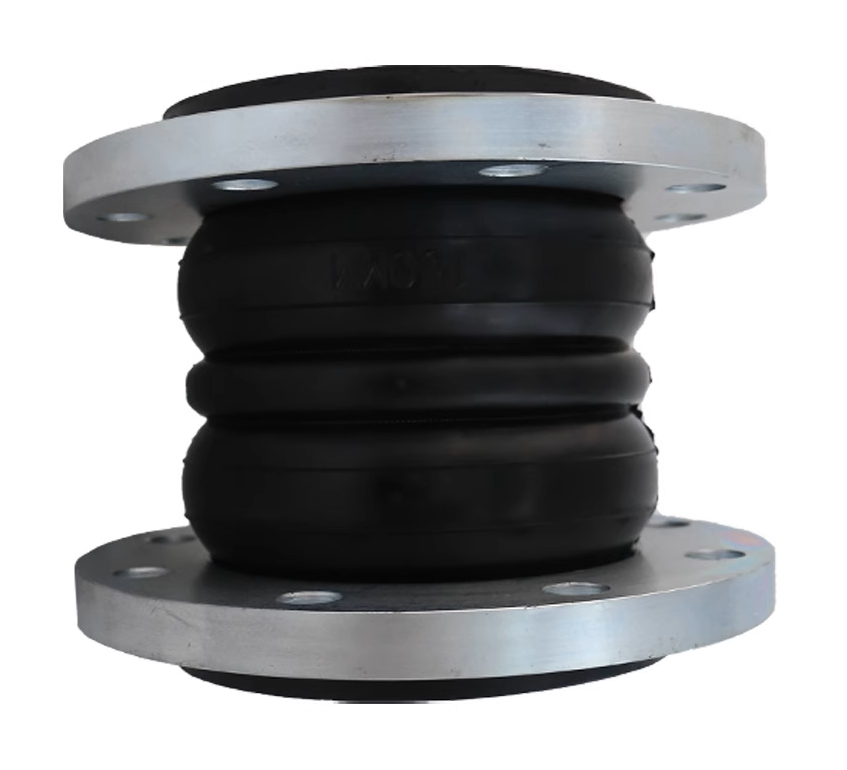

KST型可曲挠双球体橡胶接头



















一、产品介绍：

KST型可曲挠双球体橡胶接头是一种高弹性、高气密性，耐介质性和耐气候性的管道接头。橡胶接头是橡胶连接件的一种，系用于金属管道之间起挠性连接作用的中空橡胶制品。由内外层胶、聚酯帘布层和钢丝圈组成管状橡胶件，经高温硫化成型后再与金属法兰或平行接头松套组合而成。 此产品可降低振动及噪声，并可对因温度变化引起的热胀冷缩起补偿作用。广泛应用于管道供水、石油化工、污水处理、粉尘颗粒物处理等各行各业。

KST型可曲挠双球体橡胶防震接头，由双橡胶球体和法兰两部分组成。橡胶球体部分：天然橡胶NR（适用于介质温度低于80°常温水）；三元乙丙橡胶EPDM（适用于介质温度低于130°且有一定的耐酸碱和腐蚀性介质能力）；NBR橡胶（适用于介质温度低于130°且耐油性介质能力强）；内衬四氟(在天然橡胶球体或三元乙丙橡胶球体的基础上在内壁衬上聚四氟乙烯以达到能耐强酸强碱的效果且相比于氟橡胶球体降低了使用成本)；不锈钢导流筒(在球体内放置导流筒以达到耐负压，耐颗粒物介质的效果)法兰部分：国标Q235碳钢法兰（成本较低，且技术成熟，使用范围广。）国标304或316L不锈钢法兰（具有良好的耐蚀性、耐热性、低温强度和机械性）。

二、KST型可曲挠双球体橡胶接头性能点:

 1、体积小、重量轻、弹性好、安装维修方便。

 2、安装时可产生横向、轴向、角向位移,不受管道不通心,法兰不平行的限制。

 3、工作时可降低结构传递噪音,吸振能力强。

 4、具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便,还可以大大降低管道系统的震动和噪声,解决各类管路的接口位移,轴向伸缩及不同心度等问题。

5、本产品从根本上解决了单球体橡胶接头因长度问题而无法安装使用的难题，同型号同口径下球体轴向伸长和压缩双球体橡胶接头均高于单球体橡胶接头，产品的适用范围更广，为更多的客户解决了实质性的问题。

三、安装使用注意事项：

安装KST型双球体橡胶接头时，管道必须有固定支撑或固定托架，否则产品应安装防拉脱装置，且固定支撑或托架的力必须大于轴向力。

KST型双球体橡胶接头在安装时，严禁超位移极限安装。安装螺栓要对称，逐步加压扭紧，以防局部泄漏。1.6MPa以上的工作压力，安装螺栓要有弹性压垫，以防工作时螺栓松动。垂直安装时接头管道两端应有垂向受力支承，可采取防拉脱装置，以防止工作受压拉脱。双球橡胶接头在运输装卸时严。锐器划破球体表面、密封面。双球体橡胶接头配套法兰请选用国标对夹式软密封蝶阀专用法兰（国标蝶阀法兰）。

四、技术参数：

KST型可曲挠双球体橡胶接头技术条件

项目\型号	KST-1	KST-2	KST-3
工作压力MPa(kgf/cm2)	1.0（10）	1.6（16）	2.5（25）
爆破压力MPa(kgf/cm2)	3.0（30）	4.8（48）	5.5（55）
真空度KPa （mmHg）	53.3(400)	86.7(650)	100(750)
适用温度℃	-15～+115℃，特殊可达-30～250℃
适用介质	空气、压缩空气、水、海水、热水、油、酸、碱 等





KST型可曲挠双球体橡胶接头主要连接尺寸

公称通径DN		长度 L	螺栓数量	螺栓孔直径	螺栓孔中心圆直径D1	轴向位移mm		横向位移	偏转角度
mm	英寸	mm	n	mm	mm	伸长	压缩	mm	a1+a2
40	1.5	165	4	18	110	30	50	45	35°
50	2	165	4	18	125	30	50	45	35°
65	2.5	175	4	18	145	30	50	45	35°
80	3	175	8	18	160	30	50	45	35°
100	4	225	8	18	180	35	50	40	35°
125	5	225	8	18	210	35	50	40	35°
150	6	225	8	22	240	35	50	40	35°
200	8	325	8	22	295	35	50	40	35°
250	10	325	12	22	350	35	60	35	30°
300	12	325	12	22	400	35	60	35	30°
350	14	350	16	22	460	35	60	35	30°
400	16	350	16	26	515	35	60	35	30°
450	18	350	20	26	565	35	60	35	30°
500	20	400	20	26	620	35	60	35	30°
600	24	400	20	30	725	35	60	35	30°
700	28	400	24	30	840	35	60	35	30°
800	32	400	34	30	950	35	60	35	30°



注：特殊要求可来函来图定制。
