矩形非金属补偿器

产品介绍





一、矩形非金属补偿器简介

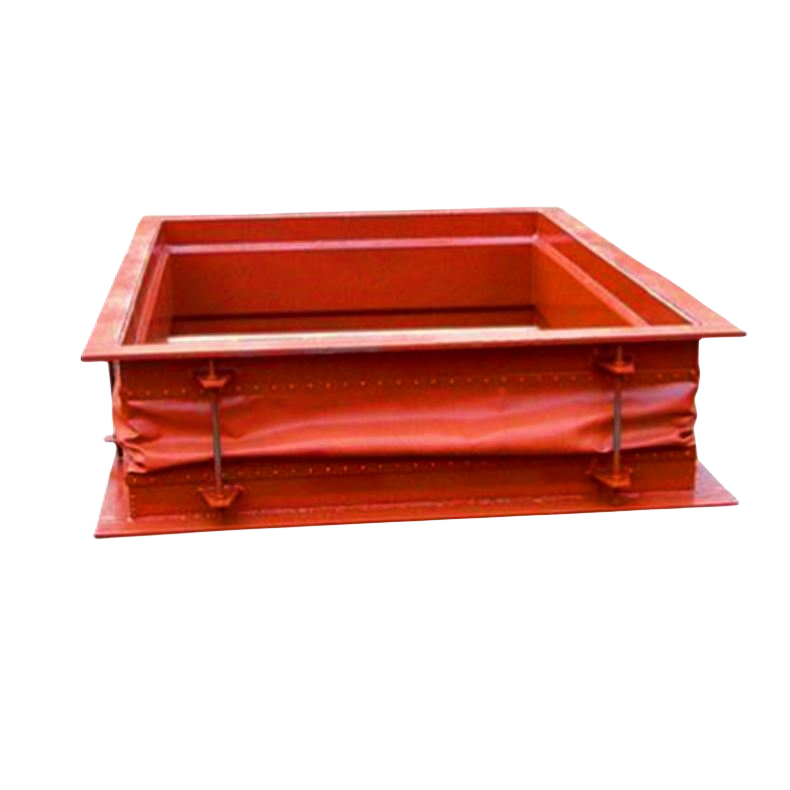

矩形非金属补偿器也称为非金属膨胀节、非金属伸缩节、织物补偿器，主要为纤维织物、橡胶、耐高温材料等。由法兰（或端管）、蒙皮、导流筒、金属框架、保温隔热材料、压条、拉杆、螺栓组成。本产品的蒙皮是一种织物材质，由几种不同的非金属织物材质复合而成，根据不同的工作温度，常用的有玻璃纤维布、硅胶布、氟胶布、无碱纤维玻璃布、聚四氟乙烯薄膜、硅酸铝纤维棉等多种材料组成，不同蒙皮组合具有不同的功能，可根据不同的工况进行组合。

二、本系列矩形非金属补偿器主要用于电厂烟风道，用来吸热位移和(或)减振圆形非金属补偿器根据不同的工作温度和补偿量进行分类，编目如下

名称	标号	规格	设定工作温度t(℃)及补偿量(mm)

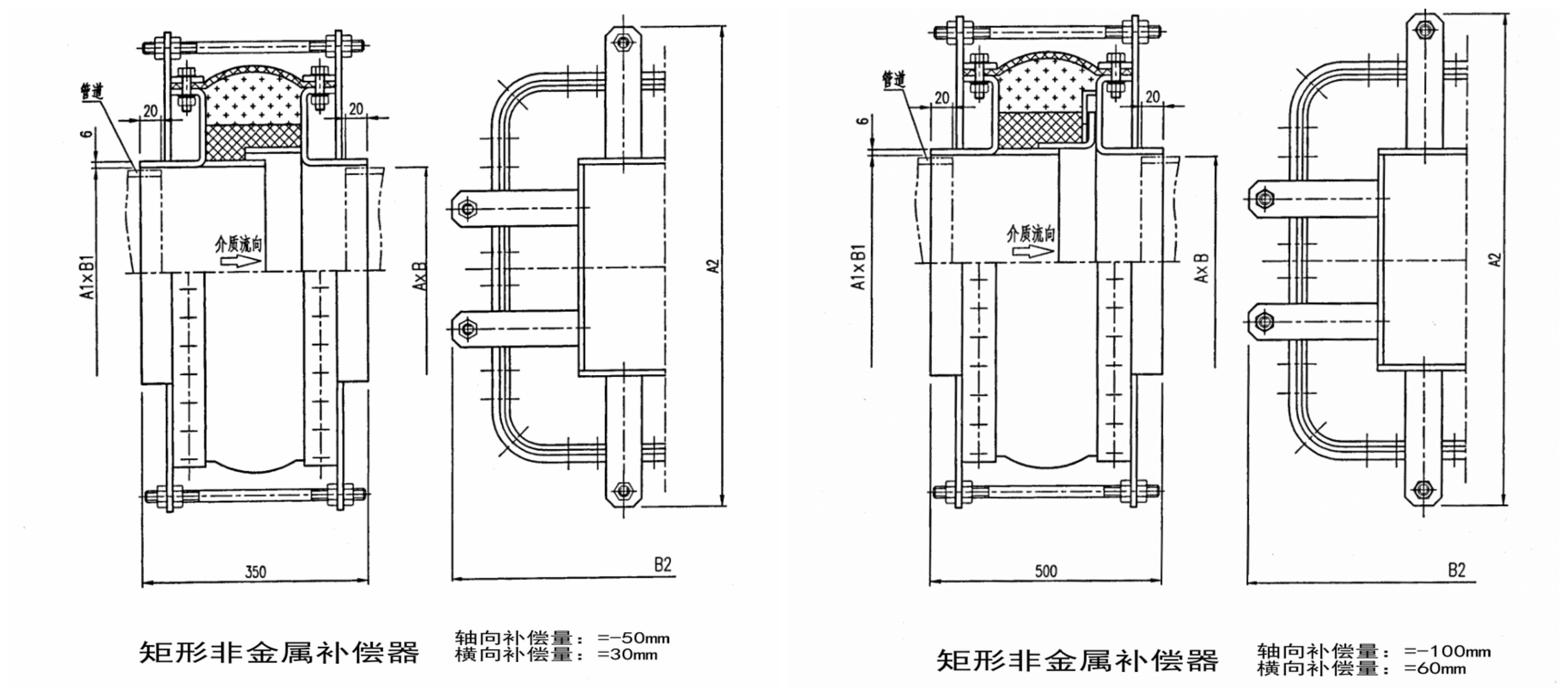

矩形非金属补偿器	D-LD2000-69001～69120	300*400～11000*6600	t≦150℃；X0=-50mm，Y0=30mm
	D-L.D2000-69150～69270		150℃＜t≦300℃；X0=-50mm，Y0=30mm
	D-LD2000-69301～69420		300℃＜t≦450℃；X0=-50mm，Y0=30mm
	D-ID2000-69451～69570		t≦150℃；X0=-100mm，Y0=60mm
	D-LD2000-69601～69720		150℃＜t≦300℃；X0=-100mm，Y0=60mm
	D-LD2000-69751～69870		300℃＜t≦450℃；X0=-100mm，Y0=60mm

对于X为拉伸变形、系列外规格的圆形非金属补偿器以及工作温度为800℃～1100℃的高温矩形非金属补偿器，可向本厂另行订货。

三、矩形非金属补偿器性能参数

1、适用介质：空气、烟气及含气体；

2、使用力(P)：-20～30kPa；

3、使用温度（t）参照以上设定作温度，450℃；

4、补偿量：X₀为轴向补偿量，负号表示为压缩变形，Y₀为横向补偿量，具体补偿量按上表所规定。

5、材质

a、金属结构件材质通常推荐t≦400℃时，采用Q235-A；400℃ (t≦450℃时，选用材料10或Q345(16Mn)。采用其它材质应特殊设计;

b、非金属圈带及隔温层材料，根据不同的工作温度，常用玻璃纤维布、聚四氟乙烯薄膜、复合橡胶玻纤布、硅酸铝纤维棉等多种材料组成。

6、连接方式默认为内插焊，即管道插入补偿器接口内，插入量为 20mm。如果是法兰连接的话，一般情况下是需要含带配对法兰，这样方便用户安装；如果不需要配对法兰，客户需要提供法兰图纸。（产品长度及补偿量与内插焊接管形式相同）

四、圆形非金属补偿器产品特点：

１、多向补偿热膨胀：本产品可以在较小的尺寸范围内提供较大的轴向、角向和侧向位移。特别适用于热风管道及烟尘管道因温度变化、机械振动及基础下沉所引起的位移和降噪减振。可以在较小的尺寸范围内提供较大的轴向、角向、横向和侧向位移。

２、补偿能力大：这个优点相对于金属补偿器尤其突出。

３、补偿安装误差：由于管道连接中，系统误差在所难免，非金属补偿器可以较好地消除管道安装位移误差。

4、无反推力：主体材料为玻璃纤维织物及其涂覆制品，无反推力的传递。使用非金属补偿器可简化设计， 避免使用大的支架， 节省大量的材料和劳动力。

5、消声减震：本产品能消除风机、风管运行的震动及管道变形。纤维织物和保温棉本身具有吸声、隔绝震动传递的作用， 能有效地减少锅炉、 风机等系统的噪声和震动。

6、优良的耐高温、耐腐蚀和密封性能： 采用有机硅、 氟等高分子材料涂覆处理，具有优良的耐高温、耐腐蚀、消声减振和密封性能。安装维修方便。

 7、非金属补偿器蒙皮的材料日益更新， 对于脱硫脱硝管道内二氧化硫的腐蚀性有了更强的耐受性。 它的这一优点使得非金属补偿器在除尘脱硫脱硝管线中的应用得到了快速的提升。

五、订货时需提供的参数

1、矩形管道的外边长和宽（A×B）；

2、使用的场合；

3、使用介质的温度与压力；

4、连接形式及尺寸；
