三维洛氏补偿器

产品介绍







三维洛氏补偿器简介

三维洛氏补偿器是专门针对电厂烟风煤粉管道的使用需求，专门研发出的新型产品，该产品主要应用在各种电厂工程中，本系列产品是根据华东电力设计院编制的《烟风煤粉管道零部件典型设计手册》（D-LD2000）标准生产制造，满足了各种煤粉管道的使用需求，补偿性能相比同类型的管道补偿器补偿效果更为明显

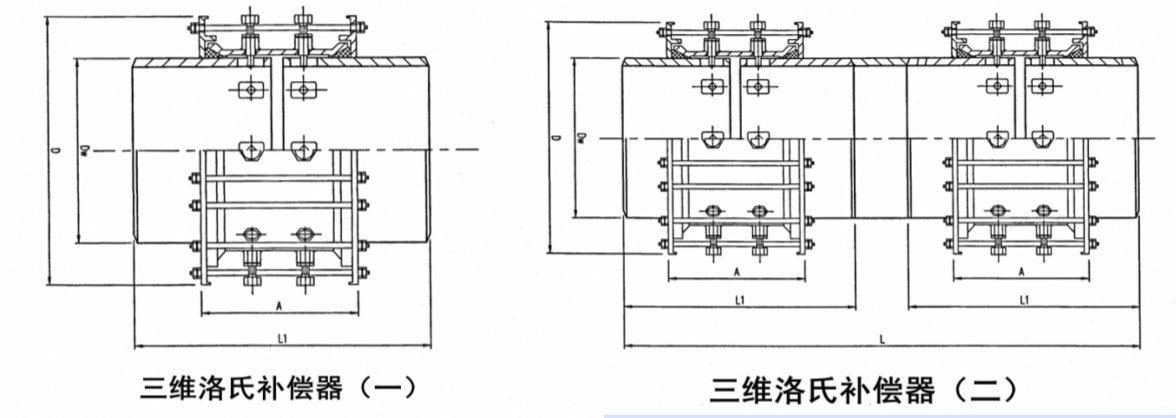

本产品由联接管、套管、定位螺栓等元件组成。联接管在套管内及定位螺栓的作用下，作少量的径向挠曲的角位移和轴位的线位移。三维洛氏补偿器件既可以独立安装，也可以一对串联安装。独立安装时，可以吸收少量三维膨胀量。安装较长的直管段，主要解决较长的管道热膨胀线位移。两个或两个以上串联安装时，能同时吸收较大量的径向角位移量和并不大的轴向线位移所形成的三维膨胀量。这种结构主要安装于水平管道上解决锅炉燃烧器较大量的上、下位移。角向位移≤±4°；轴向位移（单件）≤40mm、耐温<250℃。

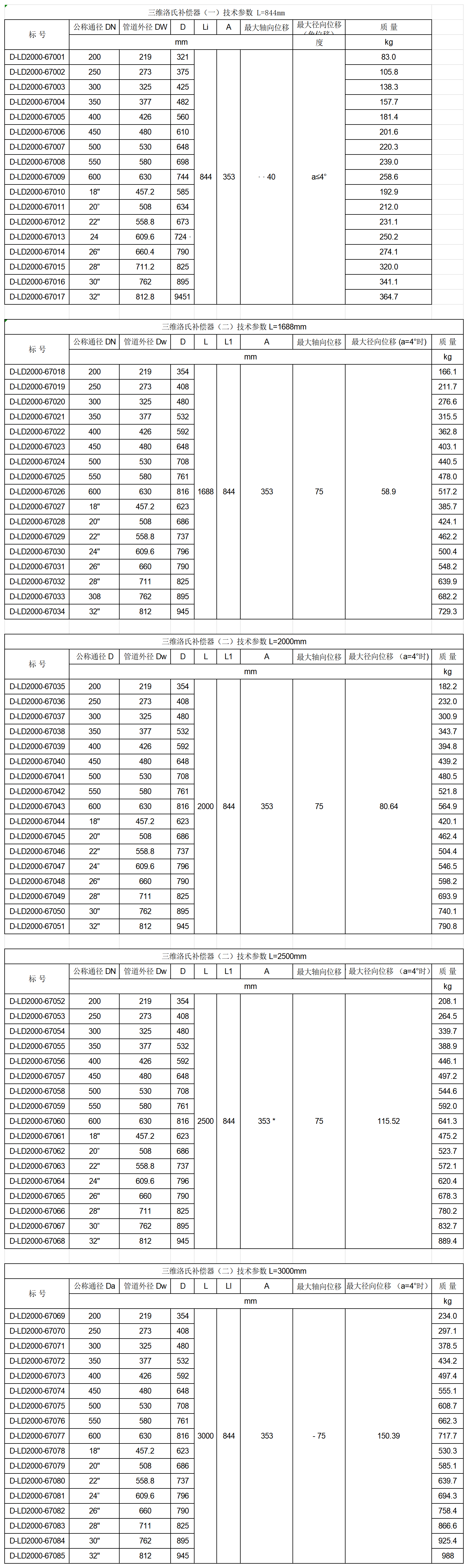

本产品常规规格按公制定为：DN200～DN600共9种，编制规格按英制制定为:18″、20″、22″、24″、26″、28″、30″、32″共8种;编制规格按长度定为844mm、1688mm、2000mm、2500mm、3000mm共5种，总规格合计共85种。设计选型时宜适当增加补偿器的长度，减少角度补偿。
