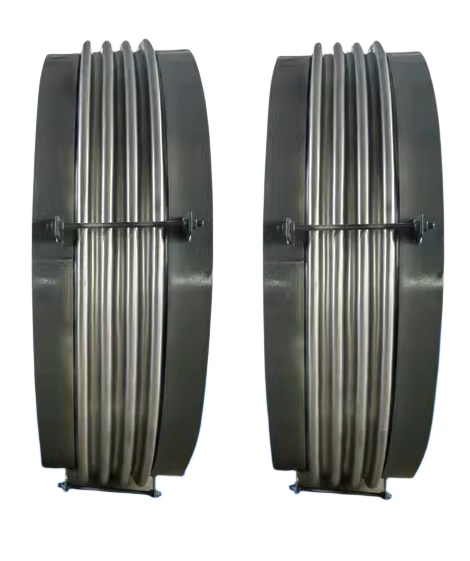

圆形多波补偿器

产品介绍





一、圆形多波补偿器简介

圆形多波补偿器，也叫烟风管道波纹补偿器、烟风煤粉管道波纹补偿器、波纹补偿器、管道伸缩节、管道膨胀节。本系列产品是根据GB/T12777标准、华东电力设计院编制的《烟风煤粉管道零部件典型设计手册》（D-LD2000）标准，并参照EJMA(《美国膨胀节制造商协会标准》，采用美国EJMA设计软件进行优化设计制造，规格系列为DN100～DN4000共34种，系列外的规格，可向本厂另行订货。

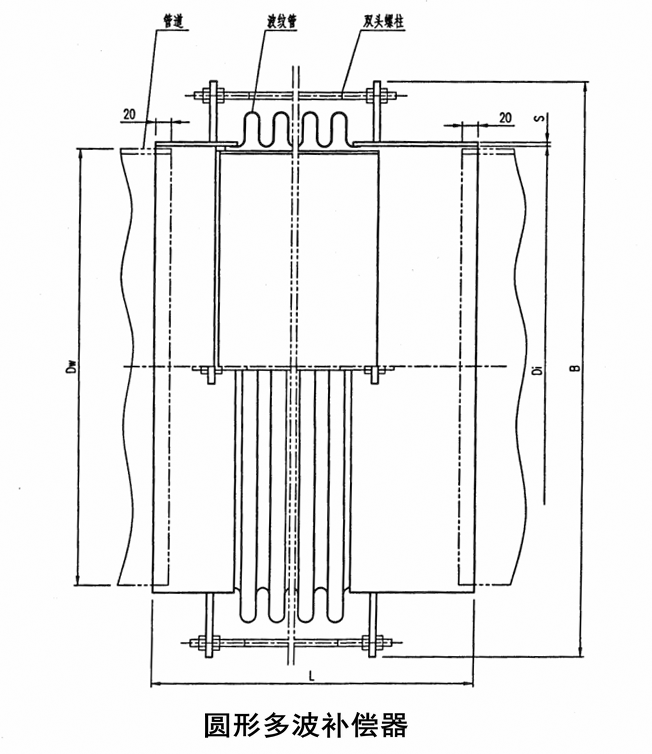

本产品由波纹管、端管、内衬筒、限位螺栓、螺母等组成。主要用于电厂烟风道，用于吸收热位移和降噪减振。它和波纹管补偿器基本原理是一样，利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。作为敏感元件、减震元件、补偿元件、密封元件、阀门元件及管路连接件，具有使用寿命长等优点，广泛应用于热力发电、钢铁、水泥、冶金、焦化、化工等领域。

二、性能参数

1使用(P)-50～100KPa；

2、使用温度(t)400℃；

3、波纹材质:奥氏体不锈钢 0Cr18Ni9 (GB3280)

4、产品刚度

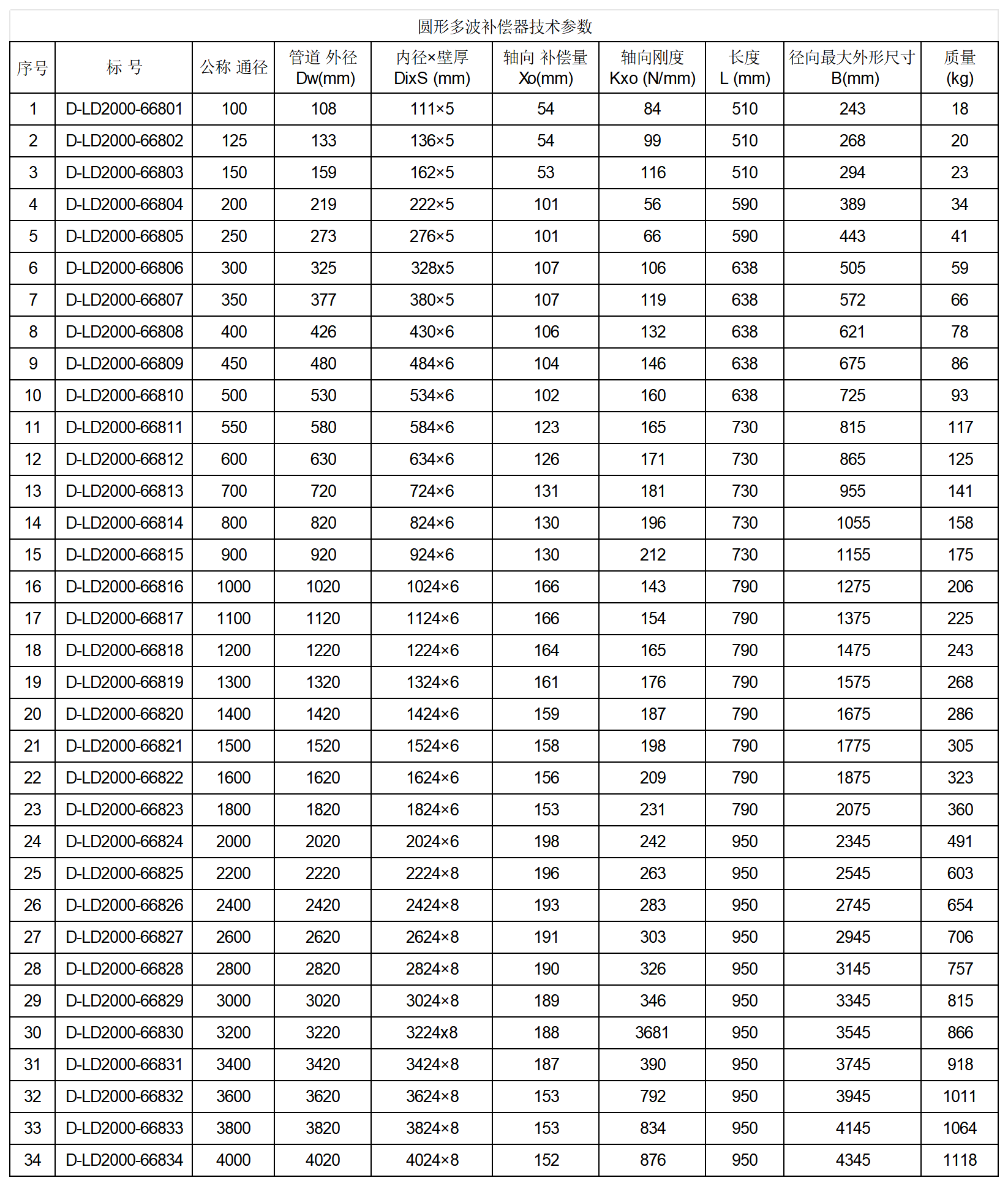

参数表中列出的刚度均系 20℃时的刚度，由下表得到实际温度下对应的刚度：

工作温度(℃)	20	100	150	200	250	300	350	400	400
刚度修正系数fk	1.0	0.99	0.98	0.97	0.95	0.93	0.90	0.86	0.84
刚度值	Kx=fk×Kxo

5、补偿量

补偿器主要吸收轴向位移，参数表中所列的轴向补偿量xo主要为压缩位移。

单个圆形多波补偿器很难吸收径向位移。当需要吸收径向位移时常采用两件圆形多波补偿器或选用三维补偿器，或与本厂联系进行非标设计。

6、参数表中所列补偿量对应的疲劳寿命≧1000 次。

7、连接方式：内插焊，即管道插入补偿器接口内，插入量为 20mm。

三、订货时需提供的参数：圆管道的外径(Dw)，产品的长度及补偿量。
