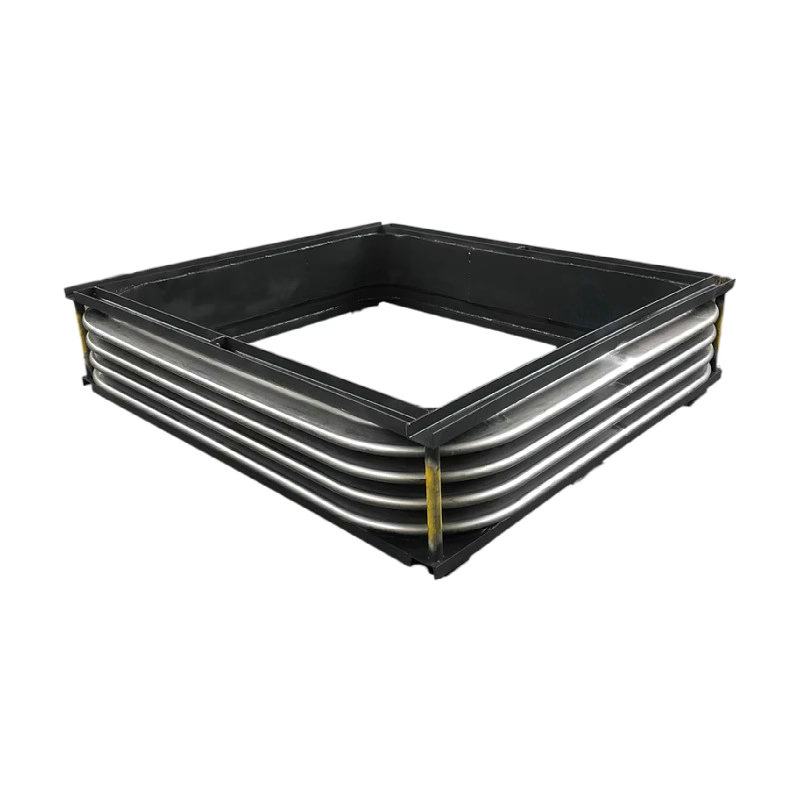

矩形圆角双波补偿器（UV波形）

产品介绍



一、金属矩形圆角补偿器（UV波形）简介

金属矩形圆角补偿器（UV波形），也叫烟风管道波纹补偿器、烟风煤粉管道波纹补偿器、波纹补偿器、管道伸缩节、管道膨胀节、矩形圆角金属波纹膨胀节。参照华东电力设计院编制的《烟风煤粉管道零部件典型设计手册》（D-LD2000）标准设计及制造。采用美国EJMA设计软件进行优化设计，用于吸收热位移和降噪减振。

金属矩形圆角波纹补偿器属于一种补偿元件。波数有单波、双波、三波、四波，每个波数对应 99 种规格。

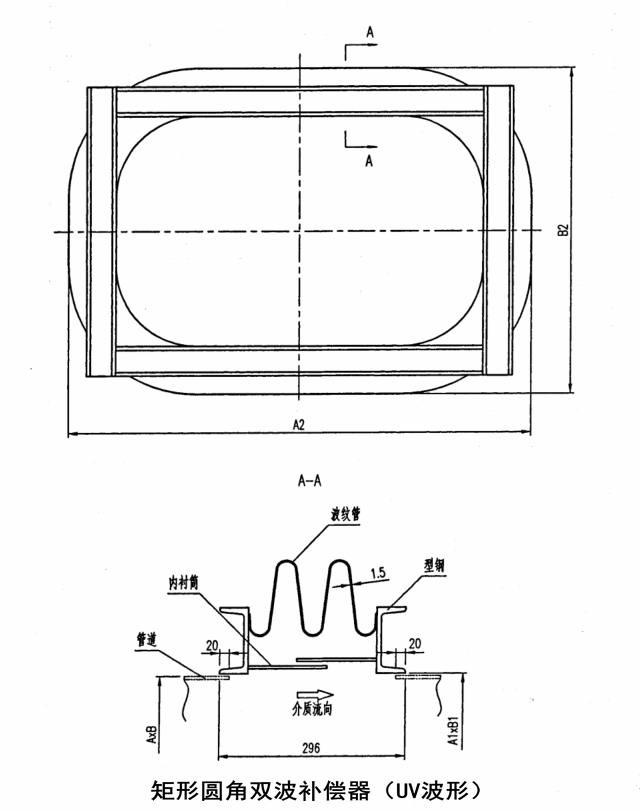

本产品由波纹管、型钢、内衬筒、限位螺栓、螺母等组成。它和波纹管补偿器基本原理是一样，只是方形补偿器的补偿范围没有波纹管补偿器大，而且设置的位置有一定限制！利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。作为敏感元件、减震元件、补偿元件、密封元件、阀门元件及管路连接件，具有使用寿命长等优点，广泛应用于热力发电、钢铁、水泥、冶金、焦化、化工等领域。

本产品采用矩形截面，圆角波形，管道中单个膨胀节承受二维方向位移。由2个膨胀节组成的肘接管道可承受三维方向位移。按照烟道尺寸，应力应变要求用户可多波节选用。

1、用户根据管系热位移情况选定了合适的补偿器以后，至少还得提供管内的流通介质，烟风道的设计压力，运行时的最高温度，烟风道横截面的外形尺寸（长、宽）所选用的波形（全高216mm、半高108mm）和波数（单个波纹单波数不超过6波），以便进行补偿器的结构设计和制造。

2、每波最大允许膨胀量：全高型△α=±24mm半高型△α=±11mm。

3、挡灰板：对风道或少尘的管道可以不采用，对多尘的烟道应采用档灰板。

4、为减少波纹管的波节数，应考虑冷拉50%。

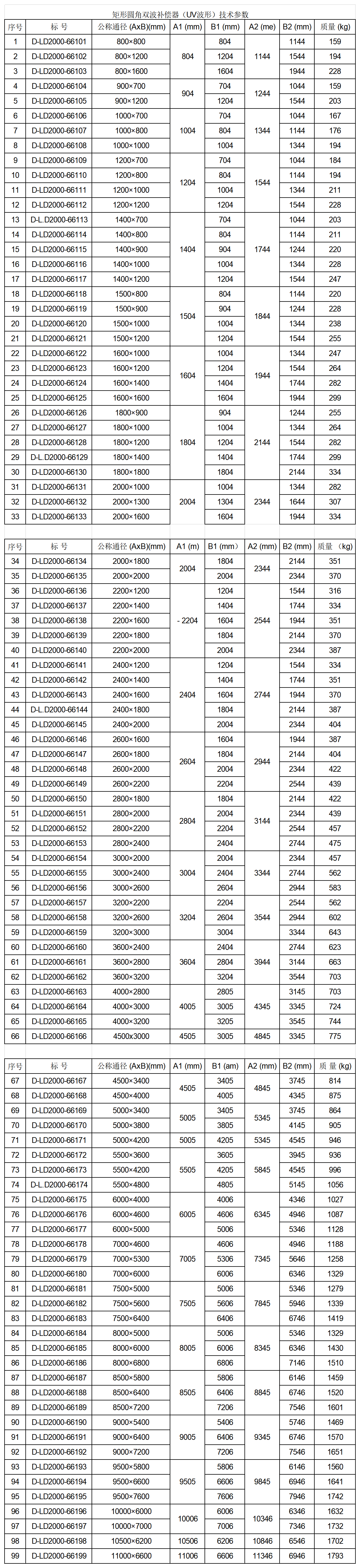

矩形圆角补偿器按矩形管道的公称通径规格确定。系列外的规格或波数，可向本厂另行订货。

名 称	标 号	规 格
矩形圆角单波补偿器（UV波形）	D-LD2000-66001～66099	800×800～11000×6600
矩形圆角双波补偿器（UV波形）	D-LD2000-66101～66199	800×800～11000×6600
矩形圆角三波补偿器（UV波形）	D-LD2000-66201～66299	800×800～11000×6600
矩形圆角四波补偿器（UV波形）	D-LD2000-66301～66399	800×800～11000×6600

二、性能参数

1、使用压力(P):-30～30kPa；             2、使用温度(t):0～400℃；

3、波纹管材质：常用有高耐候钢09CuCrNi-A(GB4171)、奥氏体不锈钢0Cr18Ni9(GB3280)及普通碳素钢 Q235-A(GB700)。 高耐候钢耐大气腐蚀性能好，性价比较高，推荐使用。

4、波纹管单波轴向补偿量(mm)，多波产品轴向补偿量=单波轴向补偿量乘以波数：

补偿量 材料	介质温度（C)
	≤315	≤350	≤375	≤400
高耐候钢、碳钢	±16	±14.3	±13.1	+12.5
不锈钢	+18



注:产品作50%预拉伸后，轴向补偿量±18、±16、……相当于可以单方向压缩36、32、……

当安装温度高于管道最低温度时，可以作低于50%的预拉量。

单个矩形圆角补偿器不能吸收径向位移。当需要吸收径向位移时常采用两件矩形圆角补偿器或选用三维补偿器，或与本厂联系进行非标设计。

5、疲劳寿命：以上补偿量对应的疲劳寿命≥1000次。

6波纹管单波轴向刚度：

波纹管单波轴向刚度为:0.38×(A+B+600)×*f_kN/mm，式中AB为矩形管道的外径(单位:mm)，f为温度对刚度修正系数，见下表。

温度对刚度修正系数f_k

温度（C)	20	100	150	200	250	300	350	400
高耐候钢、碳钢	1.0	0.99	0.98	0.97	0.95	0.93	0.90	0.86
不锈钢	1.0	0.98	0.96	0.94	0.93	0.90	0.88	0.86

产品整体轴向刚度=波纹管单波轴向刚度/波数。

7 连接方式：内插焊，即管道插入补偿器接口内，插入量为20mm。

三、订货时需提供的参数：矩形管道的长×宽(A×B);

波纹管材质(默认采用高耐候钢，当采用其他材料时需要说明)。
