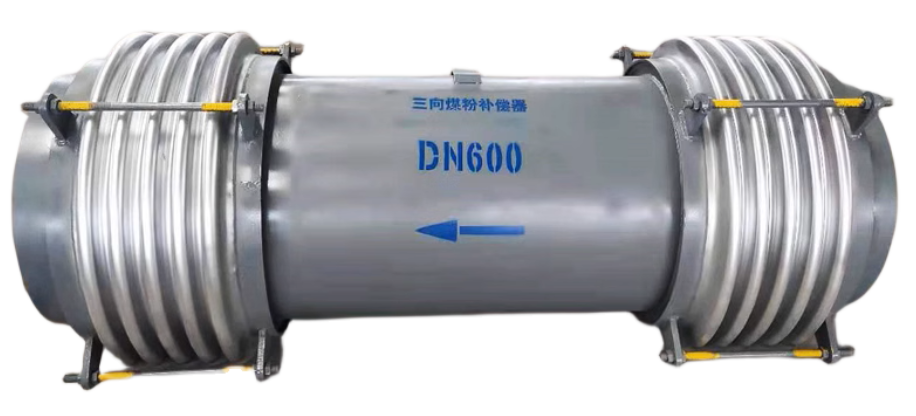

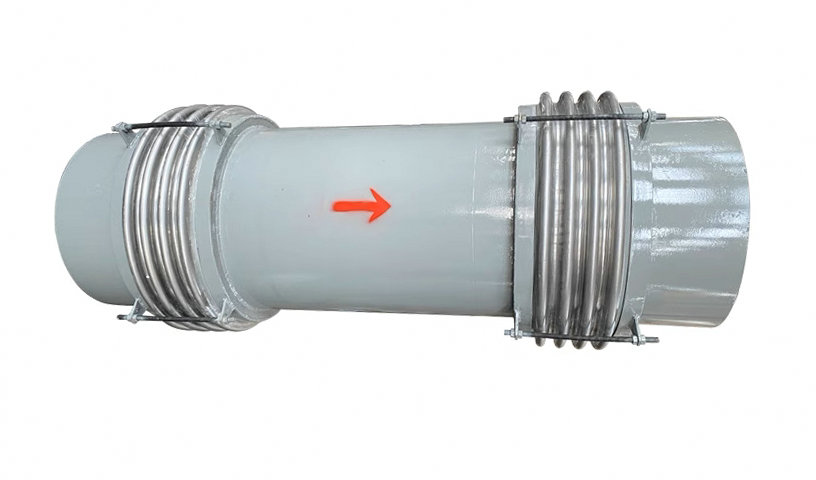

圆形三维补偿器（8波、12波）

一、圆形三维补偿器简介

圆形三维补偿器，也叫煤粉管道专用三维波纹补偿器、烟风管道波纹补偿器、烟风煤粉管道波纹补偿器、波纹补偿器、管道伸缩节、管道伸缩器、管道膨胀节。参照华东电力设计院编制的《烟风煤粉管道零部件典型设计手册》（D-LD2000）标准设计及制造。采用美国EJMA设计软件进行优化设计，用于吸收热位移和降噪减振。

圆形三维补偿器是专为煤粉管道设计的一种专用补偿器，主要用于电厂锅炉送粉管道，吸收锅炉炉膛向下热膨胀和炉膛的横向膨胀及送粉管道的热位移，可以吸收任意方向位移。

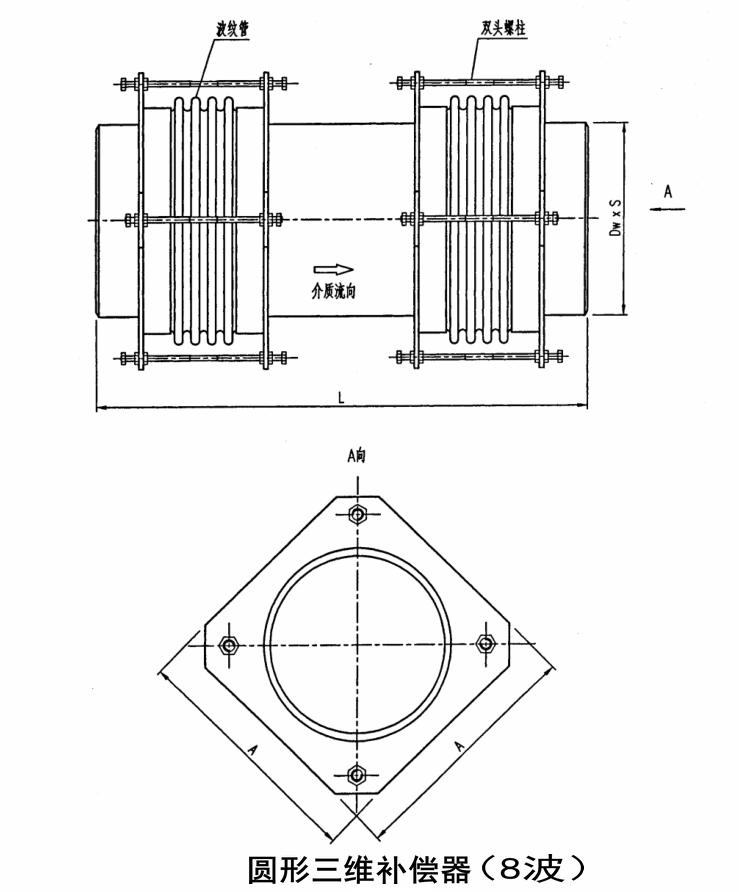

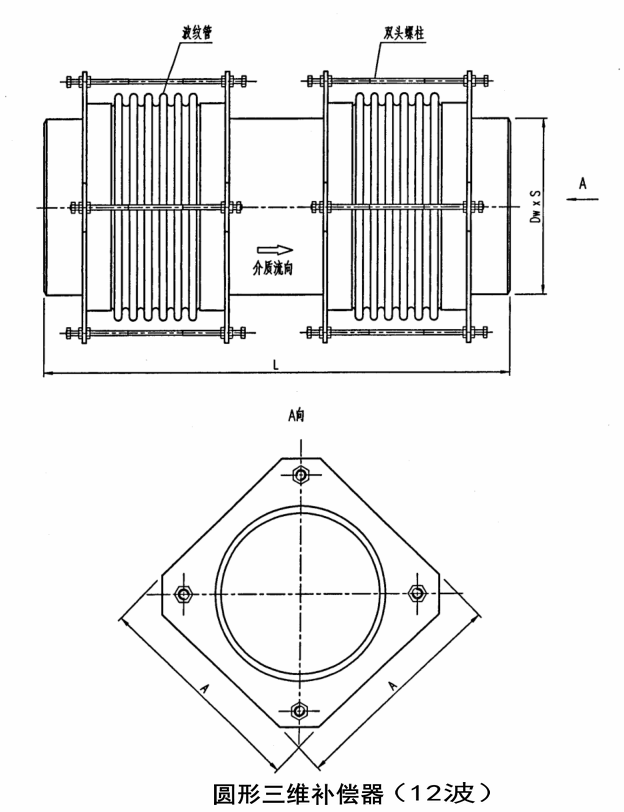

本产品由波纹管、端管、中心连接管、内衬筒、限位螺栓、螺母等组成。它和波纹管补偿器基本原理是一样，利用其工作主体波纹管的有效伸缩变形，以吸收管线由热胀冷缩等原因而产生的尺寸变化，可以补偿管线的轴向、横向、角向及各方位的合成位移。具有使用寿命长等优点。

圆形三维补偿器本部件一般装设在燃烧器入口的水平或垂直送粉管道上。规格系列DN200～DN600，系列外的规格，可向本厂另行订货。

1、水平布置

标号:D-LD2000-65301～65339

补偿器位移形式:主要吸收横向位移和少量轴向位移。

为减少磨损和流阻，本部件一般在现场按冷紧状态安装(又称偏装)，冷紧量Y一般按燃烧器接口热态时向下膨胀量的50%～100%，如下图示:

2、垂直布置

标号:D-LD2000-65341~65379

补偿器位移形式:主要吸收轴向位移和较小横向位移。

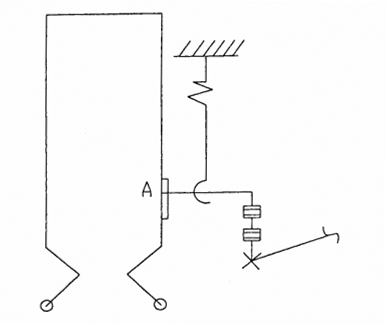

为减少A点受力，本部件在制造厂家出厂前进行预拉伸，如下图示:

二、性能参数

1、使用压力(P):≤0.1MPa(设计爆破压力≥0.35MPa);

2、使用温度(t):0～350℃;

3、波纹管结构:奥氏体不锈钢板双层结构，内层0Cr17Ni14Mo2，外层0Cr18Ni9(GB3280)

4、产品刚度

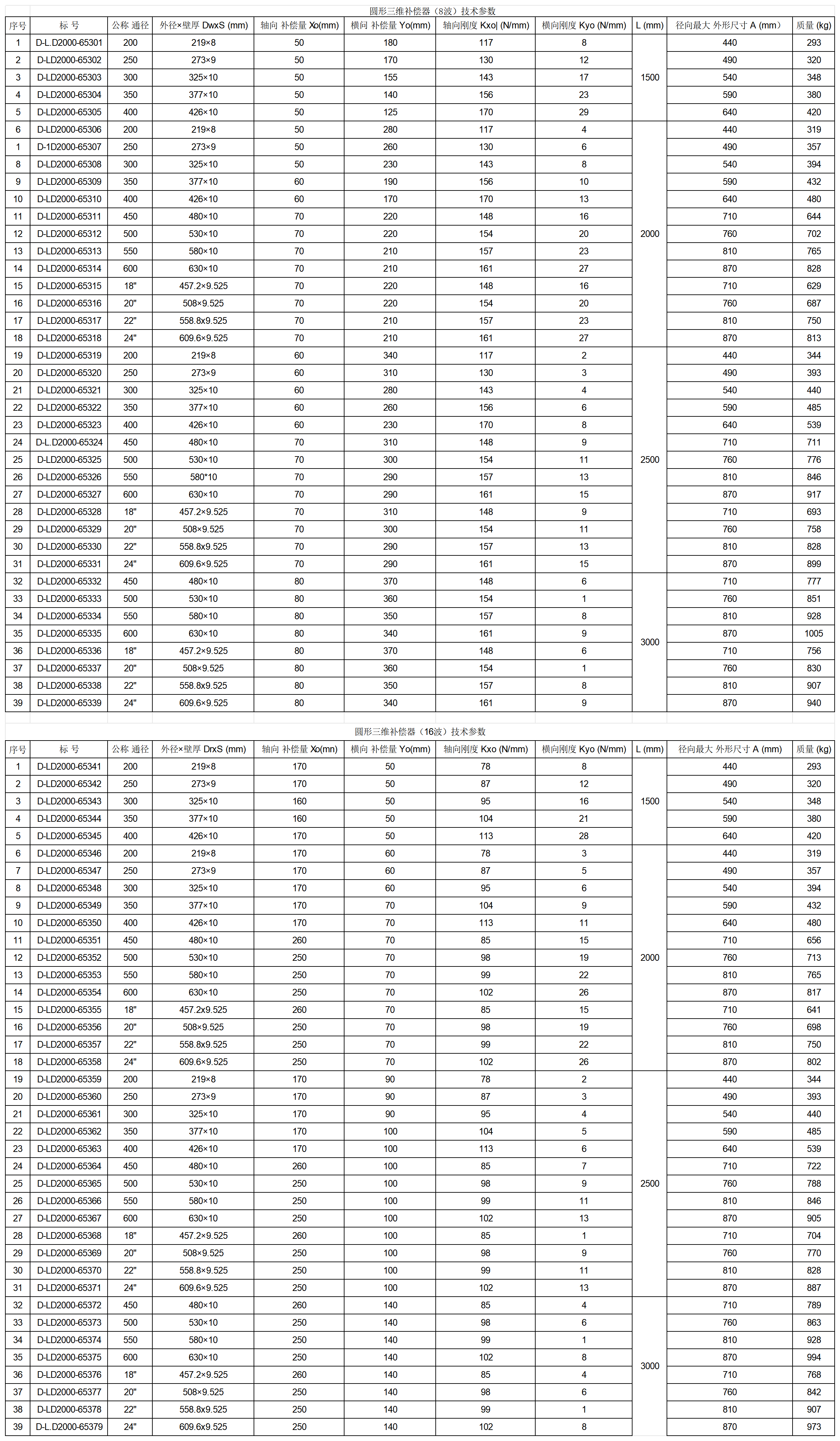

参数表中列出的刚度均系20℃时的刚度，由下表得到实际温度下对应的刚度:

5、补偿量

补偿器同时吸收轴向位移X、横向位移Y，应满足X<xo，Y<Yo，参数表中所列的轴向补偿量主要为压缩位移。

6、疲劳寿命

参数表中所列补偿量对应的疲劳寿命≥1000次。

7、连接方式:对焊连接

三、订货时需提供的参数1送粉管道的外径x壁厚

2、产品的长度及补偿量。
