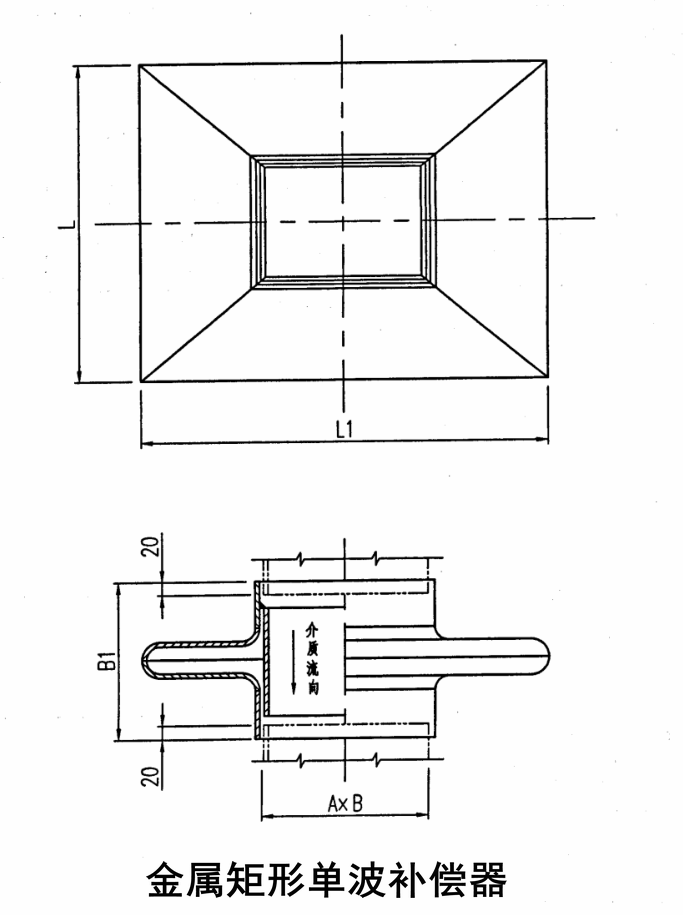

金属矩形单波补偿器

产品介绍

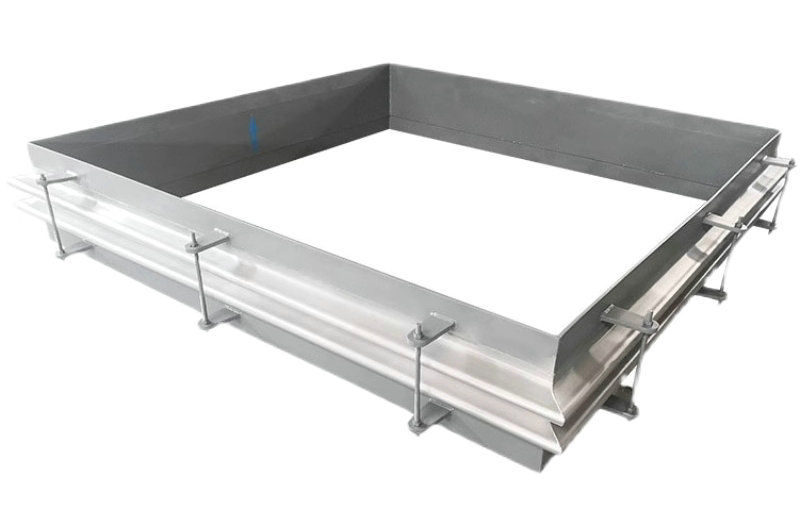

一、金属矩形直角补偿器简介

YFB金属矩形直角补偿器，也叫烟风管道波纹补偿器、烟风煤粉管道波纹补偿器、波纹补偿器。管道伸缩节、管道膨胀节。参照华东电力设计院编制的《烟风煤粉管道零部件典型设计手册》（D-LD2000）标准设计及制造。采用美国EJMA设计软件进行优化设计，用于吸收热位移和降噪减振。

金属矩形直角波纹补偿器属于一种补偿元件。本产品由波纹管、端管、内衬筒、限位螺栓、螺母等组成。它和波纹管补偿器基本原理是一样，只是方形补偿器的补偿范围没有波纹管补偿器大，而且设置的位置有一定限制！利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。作为敏感元件、减震元件、补偿元件、密封元件、阀门元件及管路连接件，具有使用寿命长等优点，广泛应用于热力发电、钢铁、水泥、冶金、焦化、化工等领域。

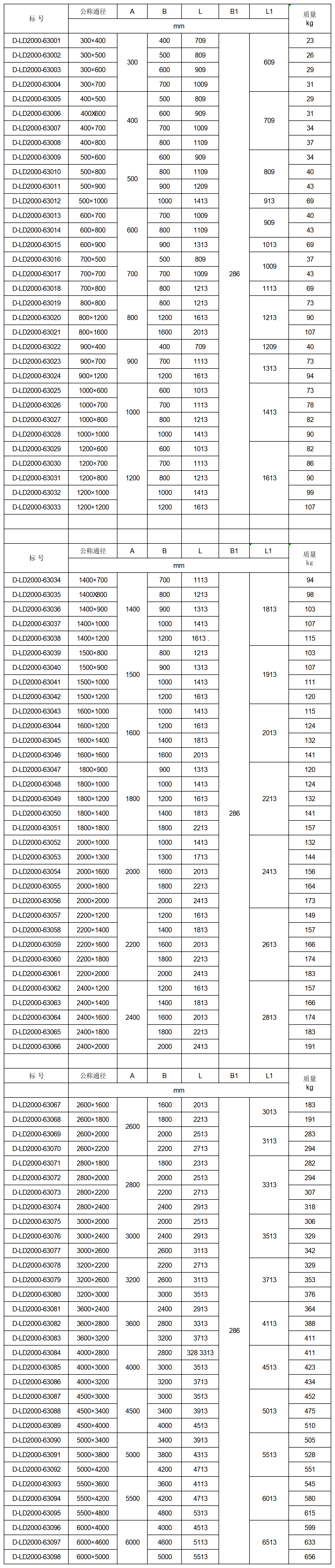

金属矩形直角补偿器按公称通径区分，编制规格定300*400～600*5000共98种，按型式分单波、双波和三波（各98种规格）。

金属矩形直角补偿器的补偿性能表如下：

补偿器断面尺寸（净空）m2	每个波节补偿性能（△）mm
	预先不拉长				预先拉长△/2
	介 质 温 度C
	≤100	>100～200	>200～300	>300～400	≤100	>100～200	>200～300	>300～400
<0.5	8	7	6	5	16	14	12	10
≧0.5	14	13	11	9	28	26	22	18



1、对于双波补偿器，上列补偿性能的数值的（△）应该乘1.7。

2、对于三波补偿器，上列补偿性能的数值的（△）应该乘2.5。
