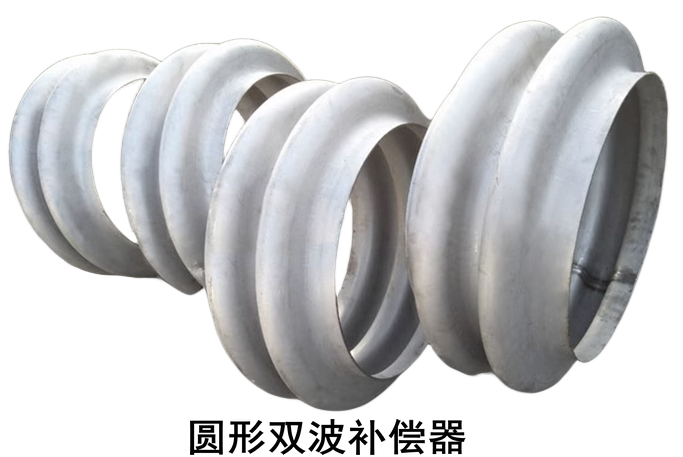

金属圆形双波补偿器

产品介绍

















一、金属圆形补偿器简介

YFB金属圆形补偿器，也叫烟风管道波纹补偿器、烟风煤粉管道波纹补偿器、波纹补偿器。管道伸缩节、管道膨胀节。参照华东电力设计院编制的《烟风煤粉管道零部件典型设计手册》（D-LD2000）标准设计及制造。采用美国EJMA设计软件进行优化设计，用于吸收热位移和降噪减振。

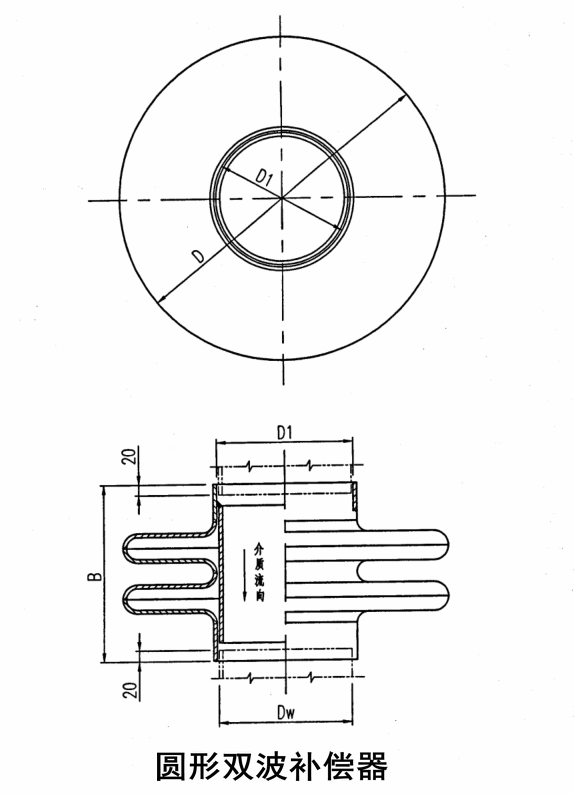

金属圆形补偿器属于一种补偿元件。本产品由波纹管、端管、内衬筒、限位螺栓、螺母等组成。它和波纹管补偿器基本原理是一样，利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。作为敏感元件、减震元件、补偿元件、密封元件、阀门元件及管路连接件，具有使用寿命长等优点，广泛应用于热力发电、钢铁、水泥、冶金、焦化、化工等领域。

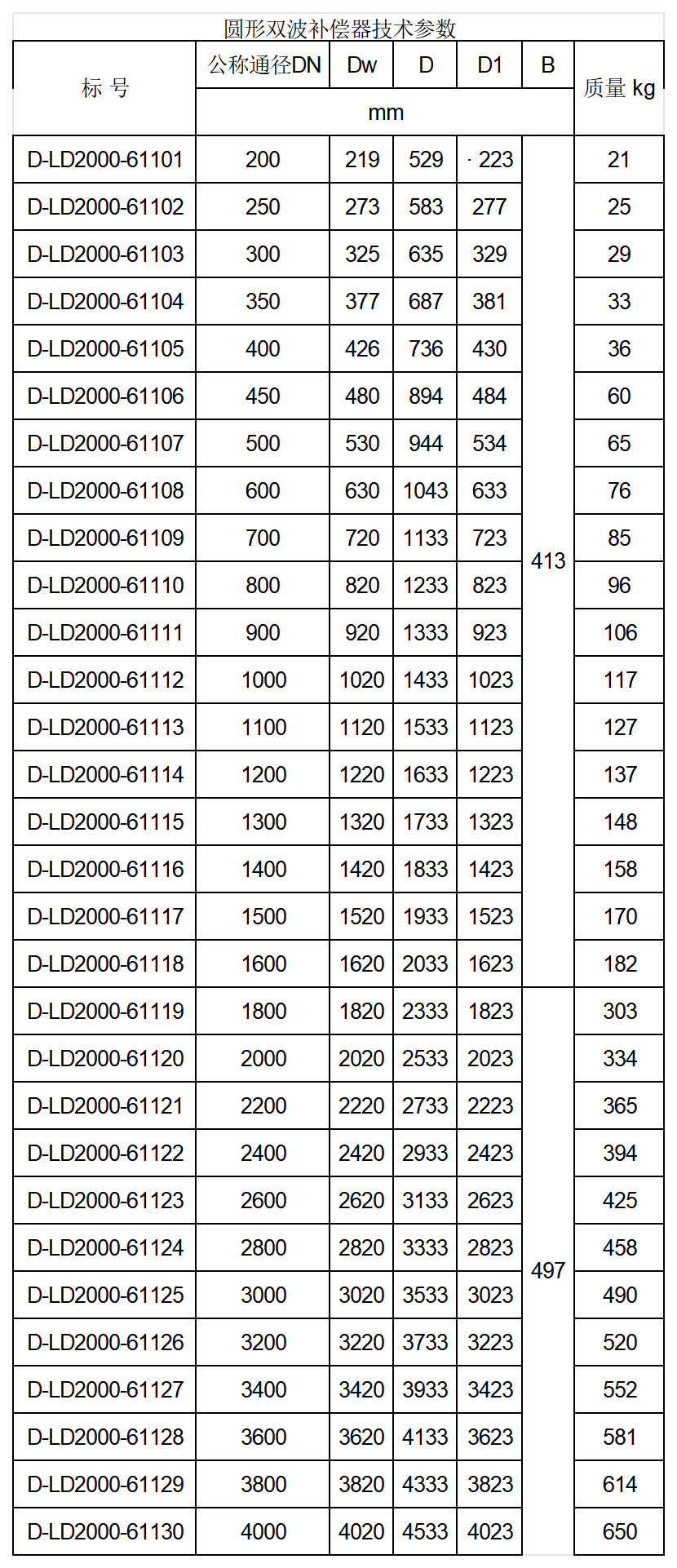

金属圆形补偿器按公称通径区分，编制规格定DN200～DN4000共30种，按型式分单波、双波和三波（各30种）。圆形单波密封式补偿器编制规格定DN400～D1400共12种

圆形补偿器的补偿性能表如下：

公称通径 DN	每个波节补偿性能（△）mm
	预先不拉长				预先拉长△/2
	介 质 温 度C
	≤100	>100～200	>200～300	>300～400	≤100	>100～200	>200～300	>300～400
200～400	11	10	8	7	22	20	16	14
450～1000	18	17	14	12	36	34	28	24
1100～4000	15	14	12	10	30	28	24	20



1、对于双波补偿器，上列补偿性能的数值的（△）应该乘1.7。

2、对于三波补偿器，上列补偿性能的数值的（△）应该乘2.5。
