WP弯管压力平衡型波纹补偿器

产品介绍

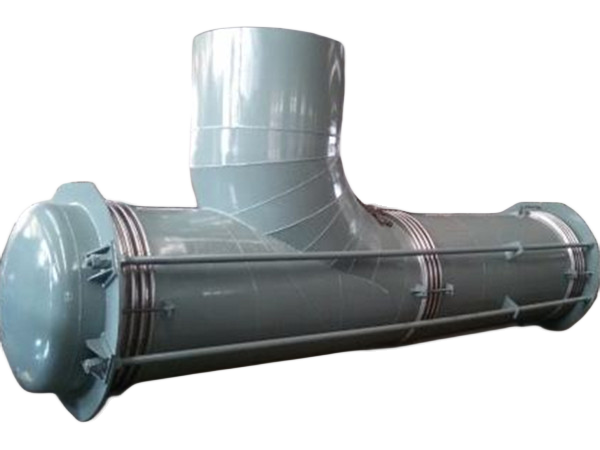

一、WP弯管压力平衡型波纹补偿器简介

WP弯管压力平衡型波纹补偿器也称为弯管压力平衡型膨胀节、曲管压力平衡补偿器、平衡型波纹膨胀节、弯管压力平衡型补偿器、弯管波纹补偿器，压力平衡波纹补偿器。

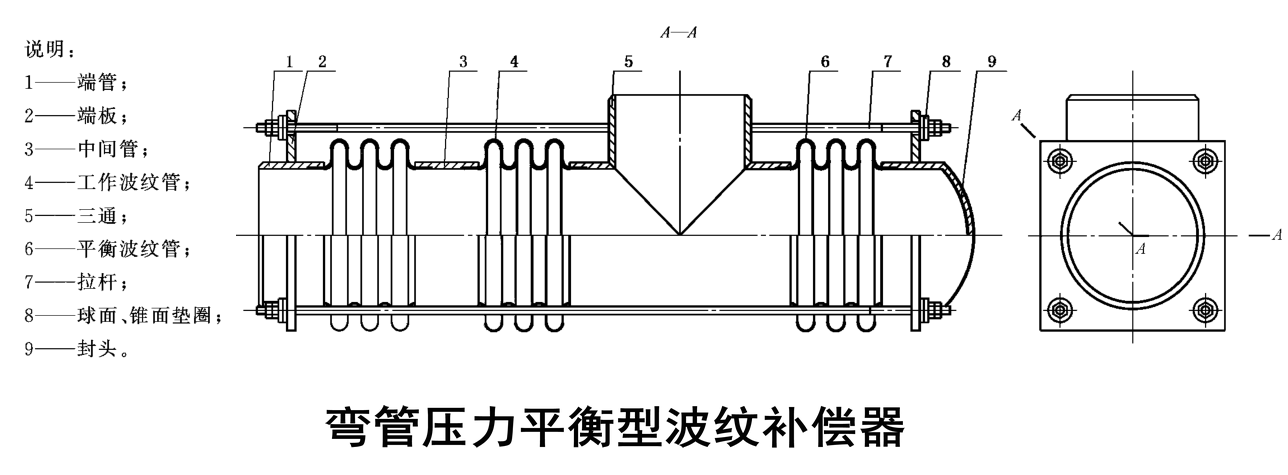

本产品由一个工作波纹管或中间管所连接的两个工作波纹管和一个平衡波纹管及弯头或三通、封头拉杆、端板和球面与锥面垫圈等结构件组成。主要用于吸收轴向与横向组合位移并能平衡波纹管的压力推力。该补偿器为波纹管式结构，内由压力平衡波纹管和补偿波纹管组成，通过压力平衡波纹管平衡波纹补偿器压力，解除补偿器以及管道的自身推力。 该补偿器的两端各有一个工作波纹管，中间有一个平衡波纹管，膨胀节通过受力构件来承受内压推力，因此管系只需中间固定支架。曲管压力平衡补偿器从根本上解决了盲板力对固定支架的推力问题，从而简化了固定支架的设计和施工，降低了工程造价。





二、安装注意事项

弯管压力平衡型波纹补偿器从根本上解决了盲板力对固定支架的推力问题，从而简化了固定支架的设计和施工，降低了工程造价。本产品补偿管道系统中的轴向位移，内压推力自身平衡，本产品应用于不宜设置固定支架的高物位置管线中。

1、此类膨胀节一般应用在架空的直管线上，水平安装。

2、膨胀节安装完后，所有的小拉杆须拆除。

3、为减少膨胀节对支座的弹性反力，在安装前可对此类膨胀节进行预拉或预压（可通过调整其上的小拉杆实现）。

三、应用范围

被广泛应用到航天、航海、石化、冶炼、电厂、信息产业、工业装备制造和工程管道管系的连接上，有效的保证了压力管道在输送各种有害有毒易燃易爆介质时的高安全性能，曲管压力平衡式波纹补偿器避免泄露污染造成海洋、天空、工厂等环境污染。其产品特点是耐高温、耐高压、耐腐蚀、耐疲劳、耐磨损.
