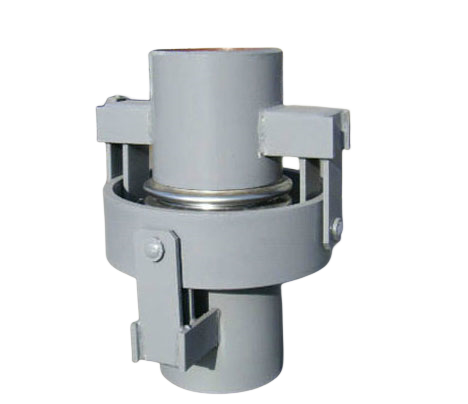

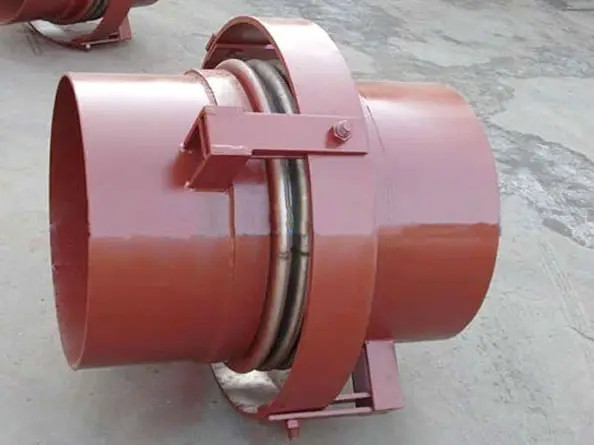

DW、FW万向铰链型补偿器

产品介绍






















一、DW/FW单式/复式万向铰链型补偿器简介

DW/FW单式/复式万向铰链型补偿器也称为万向铰链型膨胀节，万向铰链波纹膨胀节、万向铰链波纹伸缩节、万向铰链型波纹补偿器、万向铰链型波纹管补偿器等名称。

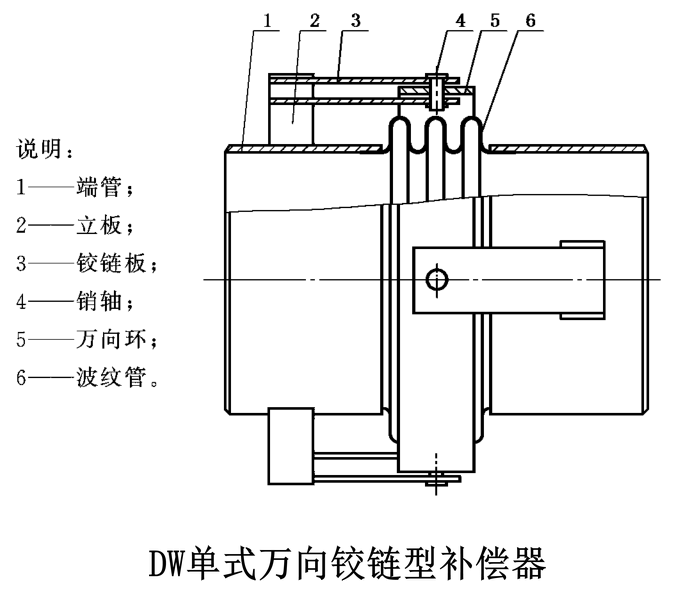

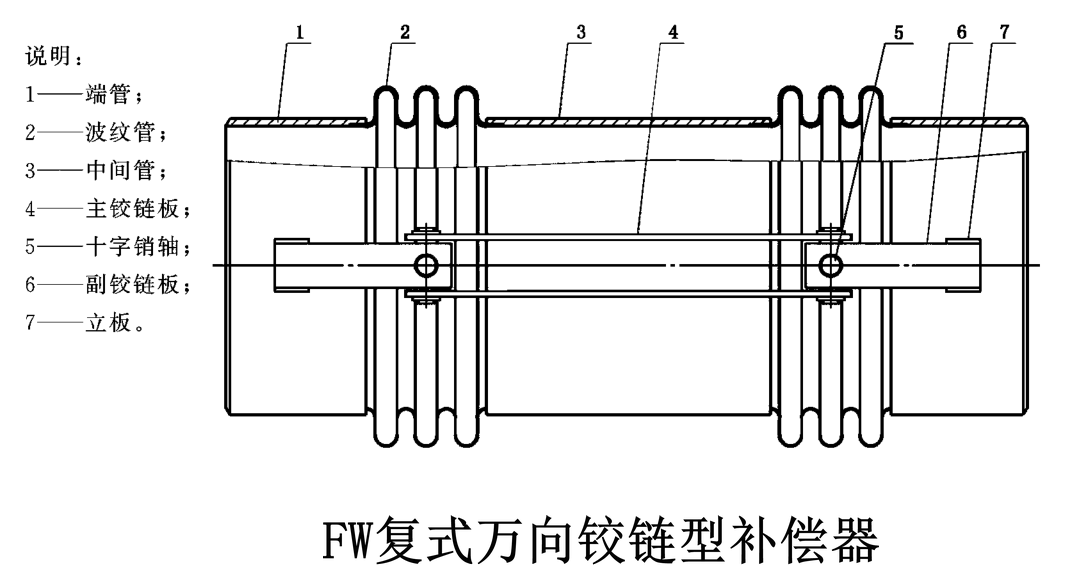

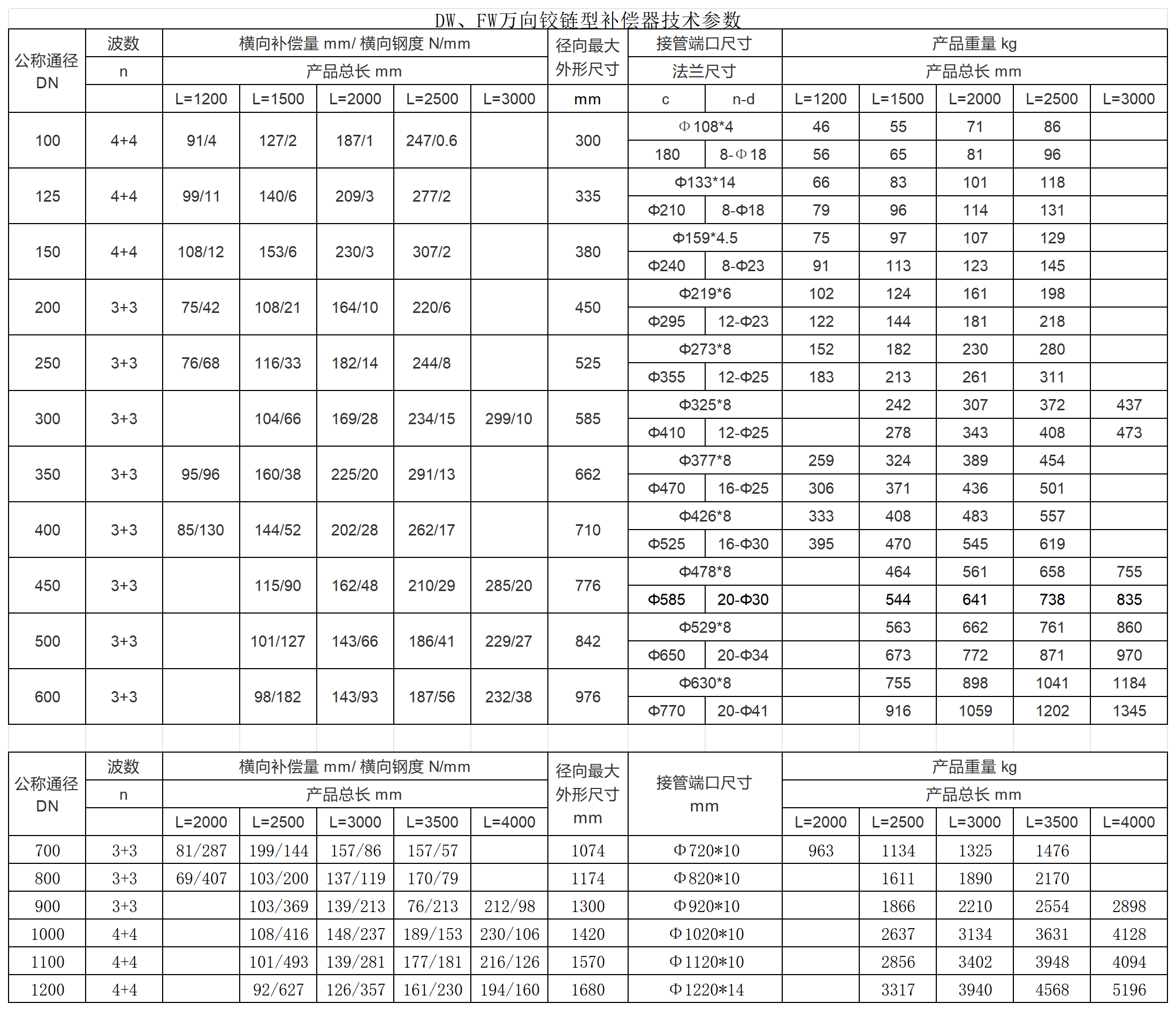

本产品由构成其工作主体的波纹管为核心的扰性元件，和端管、立板、铰链板、中间管、销轴、万向环等附件组成。由两个十字销轴，用长的中间拉板组合而成，它能吸收任意平面内的横向位移，铰链与十字销轴具有承受内压推力能力。适用于角位移的补偿，在管线上可作轴向、横向和角向三个方向的补偿。产品角向补偿量：±4度～±9度。

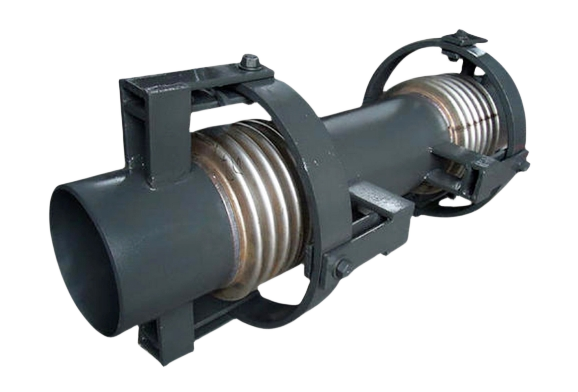

万向铰链型补偿器主要以角偏转的方式补偿多平面弯曲管段的合成位移。 在万向环的周向有二对相互垂直的铰链结构，因此它能吸收任意平面的角向位移，可以吸收三维方向的变形量，吸收位移时需二个或三个组合使用（单个使用铰链补偿器没有补偿能力）由于万向环、销轴和铰链板能承受压力推力和其他附加外力的作用，补偿器自身吸收内压推力，不会对管道产生外力，因此管道支撑的设置可以简化。

二、DW/FW单式/复式万向铰链型补偿器应用范围

本产品广泛适用于化工、石油、热电、冶金，城市集中供热采暖等管网中，地沟和高空架设的管道。主要用于电厂锅炉送粉管道，吸收锅炉炉膛向下热膨胀和炉膛的横向膨胀及送粉管道的热位移。本补偿器一般装设在燃烧器入口的水平或垂直送粉管道上，便于管路设计，便于安装施工以及维护。
