FDL大拉杆横向波纹补偿器

产品介绍

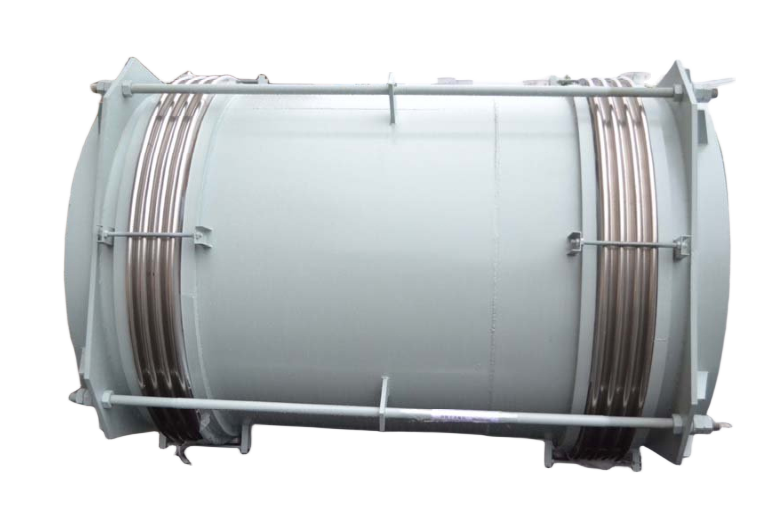

一、FDL大拉杆横向型波纹补偿器简介

FDL大拉杆横向型波纹补偿器，也叫复式拉杆膨胀节、复式拉杆补偿器、横拉式大拉杆补偿器、大拉杆伸缩节。

本产品是由端板、拉杆、中间管、波纹管、球面锥形垫圈、端管组成等部件组成的柔性补偿器，是不锈钢波纹补偿器的升级产品，主要吸收横向位移， 也可用于补偿轴向、 横向、 角向以及由这三种形式合成的任意方向的位移进行补偿。 将复式拉杆型膨胀节安装在呈 90°的 Z 形管道的中间短管臂内以补偿两端长管线轴向位移。大拉杆上的球面螺母在大拉杆上绕球垫圈旋转，同时大拉杆也能承受内压推力。在供热管网中得到了广泛的应用，它具有补偿量大、柔韧性好、 耐腐蚀、 耐高温、 耐磨损、不泄露、耐疲劳寿命长的特点， 可吸收管道的轴向、 横向及角向位移。

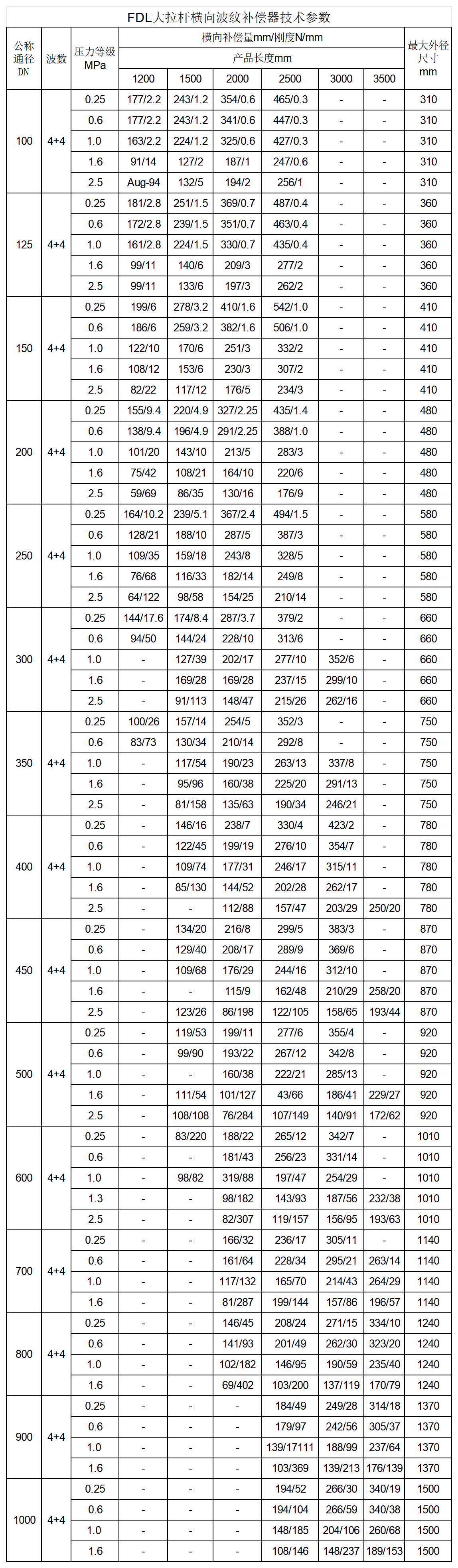

公称通径： DN100-DN3000

设计压力： 0.1～2.5MPa

设计温度： -20℃～950℃

连接方式： 1、法兰连接式　 2、接管连接式

材 质： SUS304, SUS321 ,SUS316L

二、FDL大拉杆横向型波纹补偿器特点

1、风箱角偏转能吸收管内单面或多面的横向位移。四根长的杆子能承受压力、推杆等外力作用，拉杆两端螺栓间距出厂前调整好间距，在补偿器工作变形后，大杆可以限制变形，起到保护波纹管的作用。

2、大拉杆可在补偿器工作变形后，起到限制变形量，保护波纹管的作用，大拉杆补偿器在安装前，为提高工作补偿能力，通常需要沿热膨胀反向进行1/2次冷缩。因此当冷态时，补偿器呈负变形，

3、热胀冷缩后，波纹管在横向变形时呈柔韧性，在补偿器外貌上呈现工作变形状态，进行热膨胀补偿。

三、安装使用注意事项

1、补偿器上的小拉杆是安装运输“冷紧”使用的，不可作为承力部件，本产品在管道上安装完毕后，必须将其拆除，方可投入运行。

2.当对大拉杆横向型波纹补偿器的横向位移量要求较大或系统压力较高时，可对本产品进行“冷紧”，冷紧量是实际横向位移的一半即可。冷紧方向与横向位移方向相反进行。

大拉杆横向型波纹补偿器是一种利用波纹管弹性元件的有效伸缩变形来吸收由于管道、管道或容器热膨胀收缩引起尺寸变化的补偿装置。

一般在热水、蒸汽、烟气、煤气等热管上安装大拉杆横向型波纹补偿器。吸取管道加热引起的变形。特别适用于下列内容：

1.热电厂：锅炉、燃气轮机排烟系统和除尘系统。

2.石油化工企业：锅炉、工业炉排烟脱硫装置、干燥通风管道。

3.炼钢厂：高炉、转炉、排烟及其它除尘系统。

4.冶炼厂：排气系统，如燃烧炉。

5.水泥厂：窑，除尘，烟尘处理系统。

6.设备类：吸尘器、吸收塔、空气加热器、鼓风机各设备的出入口。

7.热电厂：排烟、热水输送循环及各种加热装置。

8.民用：用于建筑物输水、煤气、加热管道及其它管道的管道补偿器。

9.船舶柴油机的排气系统：燃气轮机排气系统。
