FXL小拉杆横向波纹补偿器

产品介绍















一、FXL小拉杆横向波纹补偿器介绍

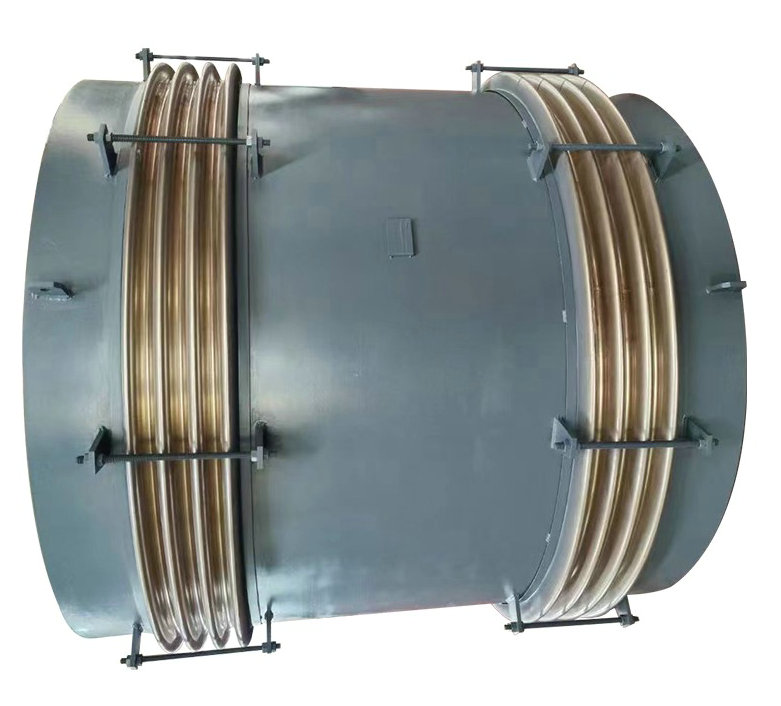

FXL小拉杆横向波纹补偿器也称小拉杆横向型膨胀节、小拉杆补偿器，拉杆式波纹膨胀节，除可以补偿弯曲管段的横向位移和角位移，同时也可以补偿轴向位移。是一种利用波纹管弹性元件的有效伸缩变形来吸收由于管道、或容器热膨胀收缩引起尺寸变化的补偿装置。

  本产品是由两段波纹管，中间接管及带有限位螺母的小拉杆等零件组成，将膨胀节位移平均分配给两组波纹管和拉杆机构，该拉杆不能承受波纹管的内压推力。采用多层一次液压成型工艺，可以补偿轴向、角向、横向及各方位的合成位移。

   由于受到各方面的制约是相当复杂的，都可以选用若干个固定支架在不同的部位选择不同的设置，将其分成若干形状相对简单的单独管段，“Z”型管段和“∏”型管段等，并分别确定各管段的变形及补偿量，由于补偿器的种类很多，正确的选型是非常重要的，因此在管系的总体设计时，应充分地考虑到管线的走向和支撑体系（包括固定管架、导向滑动管架等）的设计和综合考虑波纹补偿器的造型和配置，达到安全、合理、适用、经济的合适组合，如多向管道补偿器则首先考虑小拉杆横向型波纹补偿器。

二、应用范围

一般在热水、蒸汽、烟气、煤气等热管上安装不锈钢补偿器。吸取管道加热引起的变形。特别适用于下列内容：

1.热电厂：锅炉、燃气轮机排烟系统和除尘系统。

2.石油化工企业：锅炉、工业炉排烟脱硫装置、干燥通风管道。

3.炼钢厂：高炉、转炉、排烟及其它除尘系统。

4.冶炼厂：排气系统，如燃烧炉。

5.水泥厂：窑，除尘，烟尘处理系统。

6.设备类：吸尘器、吸收塔、空气加热器、鼓风机各设备的出入口。

7.热电厂：排烟、热水输送循环及各种加热装置。

8.民用：用于建筑物输水、煤气、加热管道及其它管道的管道补偿器。

9.船舶柴油机的排气系统：燃气轮机排气系统。
