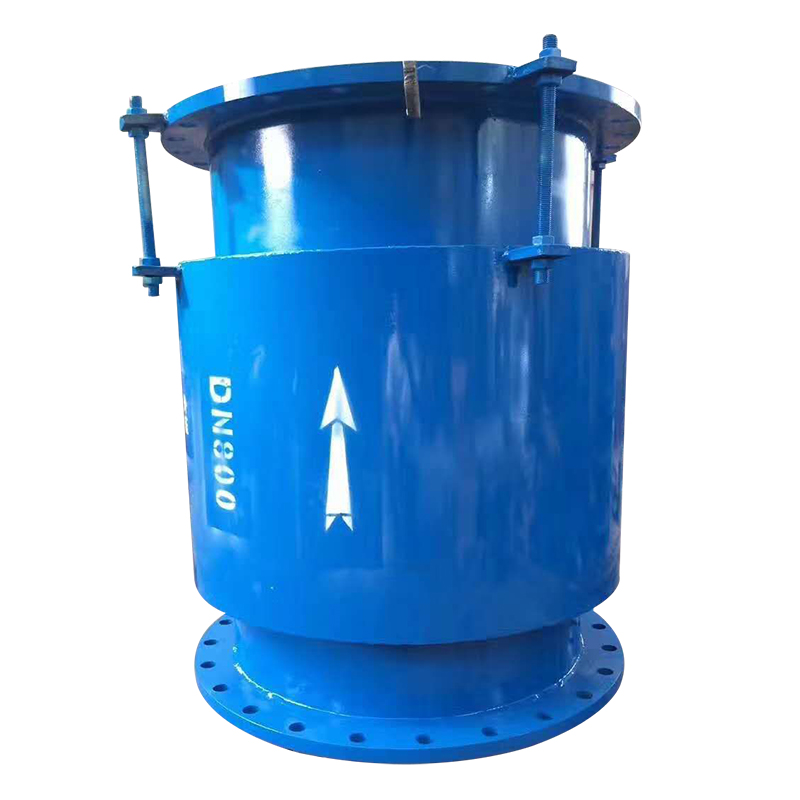

ZBY直埋外压式轴向波纹补偿器

产品介绍





一、ZBY直埋外压式轴向波纹补偿器简介

ZBY直埋外压式轴向波纹补偿器也叫外压轴向型膨胀节、外压式轴向波纹管膨胀节、轴向外压式波纹管膨胀节、轴向外压金属波纹管膨胀节、外压式膨胀节、外压式金属膨胀节、外压式伸缩节、轴向外压式波纹补偿器。

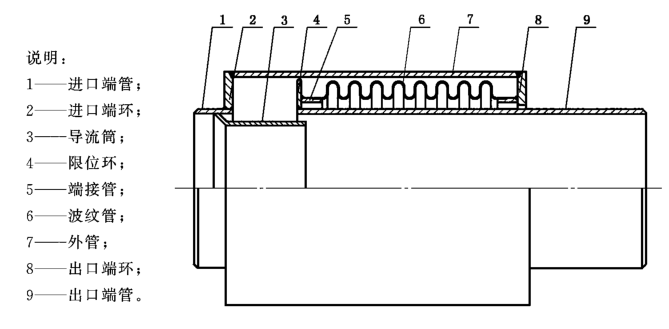

本产品由进口端管、进口端环、导流筒、限位环、端接管、波纹管、外管、出口端环、出口端管组成。波纹管受外压作用，封闭和抗弯性好，可吸收大移位量。主要用于吸收轴向位移而不能承受波纹管压力推力的膨胀节，具有补偿量大、保温性能好、残余介质可以排除等优点。

    直埋外压式轴向波纹补偿器的压力及推力是由于压力施加在波纹管上所产生的力。这个力是系统压力乘以波纹管有效区域得出的。如果没有膨胀节，管道系统是会受到压力影响的，系统由于管道与张力是反方向的原因是不会移动的。当一个不受约束的膨胀节应用到管道系统中之后，管道中的力就会被膨胀节所吸收而不会对管道系统本身造成影响。这个压力及推力需包含主固定支架或者受控制的膨胀节以承受压力推力的负荷。这个主固定支架需能够承受压力推力和少量由于波纹管偏移所引起的力。

公称通径：DN50～DN1800

补偿量范围：18mm～400mm

压力等级：0.6MPa～2.5MPa

设计温度：-20℃～450℃
连接方式：法兰连接或者接管焊接

二、应用范围

我公司生产的直埋外压式轴向波纹补偿器，被广泛应用到热力管网、冶炼、电厂、工业装备制造和工程管道管系的连接上，有效的保证了管道要求的大补偿量、高压、耐腐蚀及耐疲劳和耐磨损等性能特点。

三、安装使用注意事项

1、内衬筒方向应与介质流向一致（膨胀节上有流向标志）。

2、安装时注意放气口朝上，疏水口朝下。

3、现场安装完毕后，必须拆除小拉杆。

特别说明：直埋外压式轴向波纹补偿器只能用在直管段上，不应使用弯管段的横向或角位移的管段。在安装过程中，膨胀节应与管道对中，并且按其设计方向安装，并且不能反转（因为它内部有导流套管）

ZBY直埋外压式轴向波纹补偿器技术参数
通径  DN	长度  Lmm	波数	压力等级MPa			波纹管 有效面积 cm2	最大外径尺寸 mm
			0.6	1.0	1.6
			轴向补偿量mm/刚度N/mm
50	432	10	41/231	39/255	37/286	81	Φ270
	654	20	82/116	78/126	74/143
65	488	10	41/231	39/255	37/286	82	Φ290
	756	20	82/116	78/126	74/143
80	506	9	56/196	53/232	50/278	121	Φ308
	789	18	112/98	106/116	100/139
100	532	8	61/167	57/218	54/256	180	Φ336
	789	16	122/84	114/109	108/128
125	616	8	82/278	78/301	75/320	257	Φ368
	966	16	164/129	156/151	150/160
150	950	8	124/125	112/154	83/330	535	Φ450
	1540	16	250/56	210/87	160/113
200	950	8	130/155	100/126	70/409	779	Φ505
	1550	16	250/75	200/113	160/205
250	1080	8	161/111	130/162	105/378	1075	Φ566
	1800	16	320/51	260/94	201/179
300	1090	8	161/138	130/194	100/338	1269	Φ600
	1820	16	320/54	260/100	200/168
350	1090	8	165/165	132/221	99/438	1619	Φ676
	1820	16	320/71	250/121	200/218
400	1110	8	162/164	132/290	101/468	2008	Φ710
	1840	16	310/76	251/145	190/268
450	1110	8	152/131	124/339	100/532	2428	Φ768
	1840	16	301/81	251/170	190/245
500	1475	6	190/180	150/515	150/766	3473	Φ975
	2450	12	371/90	300/175	300/298
600	1540	6	195/231	150/754	140/765	4766	Φ1090
	2540	12	391/121	290/364	280/480
700	1540	6	200/222	155/601	150/832	6068	Φ1190
	2540	12	400/112	300/400	290/478
800	1540	6	201/200	164/497	150/897	7528	Φ1290
	2540	12	400/135	321/451	299/583
900	1605	6	220/206	230/635	220/765	9328	Φ1460
	2685	12	430/154	460/337	442/388
1000	1605	6	20/356	230/615	220/763	11118	Φ1560
	2685	12	430/268	460/303	442/418
1100	1605	6	210/273	230/654	221/754	13066	Φ1660
	2685	12	428/187	460/347	442/414
1200	1605	6	210/308	230/757	221/832	15170	Φ1760
	2865	12	420/104	460/488	443/601
1300	1605	6	220/356	230/864	221/864	17432	Φ1860
	2865	12	410/132	450/432	435/626
1400	1605	6	212/398	231/645	226/889	19851	Φ1930
	2685	12	410/198	450/466	430/665
1500	1605	6	201/321	230/978	.220/984	22427	Φ2060
	2685	12	400/187	449/422	432/665
1600	1605	6	301/321	230/978	.220/984	22427	Φ2060
	2685	12	400/187	449/422	432/665
