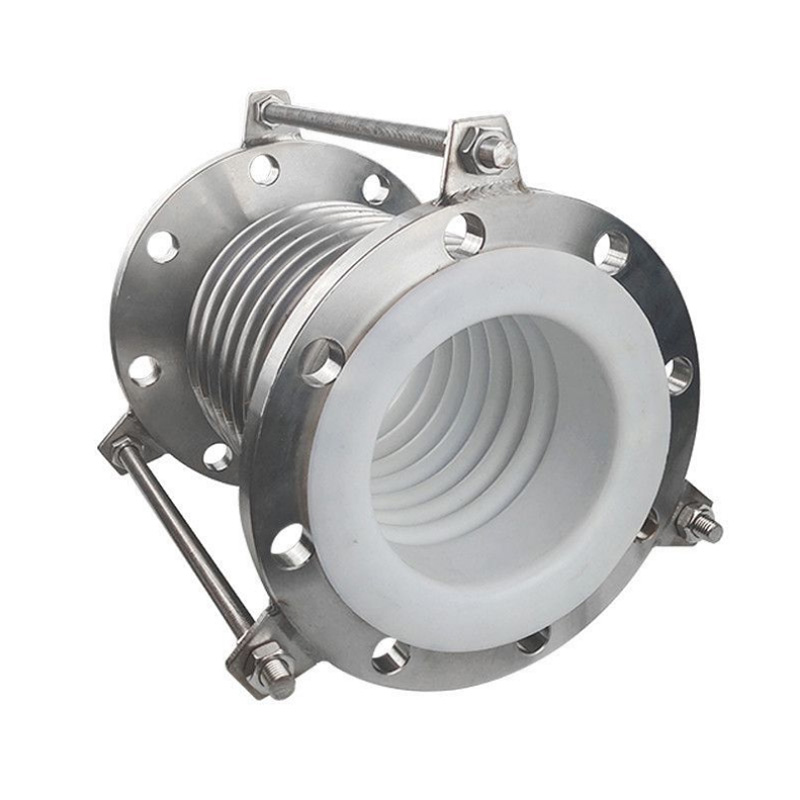

钢衬四氟波纹补偿器

产品介绍





一、钢衬四氟波纹补偿器介绍

钢衬四氟波纹补偿器又叫轴向内压式衬四氟波纹管膨胀节、轴向内压式衬四氟波纹管，衬四氟波纹管补偿器、不锈钢衬四氟波纹管、不锈钢衬四氟波纹补偿器、不锈钢衬四氟膨胀节、不锈钢衬四氟伸缩节等。 外体为不锈钢金属补偿器，可耐各种浓度酸、碱、盐，又兼有不锈钢补偿器的压力，不怕碰撞优点。可提供口径：DN25-1600㎜，压力等级：0.25～1.6MPa，连续疲劳寿命：1000次，使用温度：≤200℃。

本产品由几个波纹管及结构件组成，用来吸收由于热胀冷缩等原因引起的管道和（或）设备尺寸变化的装置。利用波纹管的有效伸缩变形，用以吸收管线、导管、容器等由于热胀冷缩等原因导致产生的尺寸变化，补偿管线、导管、容器等设备的轴向、横向以及角向的位移量，并可用于降噪减震的场所。

钢衬四氟波纹补偿器的主要弹性元件为不锈钢波纹管，内衬聚四氟乙烯，具有优异的耐温性能和耐腐蚀性能，是理想的硝酸、硫酸、氢氟酸、光气、氯气、王水、混酸、溴化物等有机溶剂等强腐蚀性介质的输送设备，亨有“塑料王”的美誉。

我厂开发的四氟金属波纹软管、四氟补偿器、四氟波纹管、F4金属复合补偿器，钢衬四氟防腐管道件，四氟垫片，钢衬四氟三通、弯头、衬四氟阀门及配件，切实解决了用户在生产过程中所遇到的各种防腐问题。

二、钢衬四氟波纹补偿器应用范围

钢衬四氟波纹补偿器,内衬四氟涂层PTFE.TEFLON材料，纯度高不含有任何杂质，采用先进的涂覆工艺，将塑料与不锈钢波纹管基体热熔结合起来使涂层与波纹管基体成为一体，增强了涂层的附着力，使产品具有良好的耐腐蚀性、耐冲击性；涂层表面光滑、磨擦系数小，非粘着性强、抗异物附着性优良；涂层无毒、无溶剂、无渗出物、不污染介质、更适用于卫生条件要求极高的制药、饮料、食品、酿造及化工、电力行业等以及环保脱硫行业。





钢衬四氟波纹补偿器技术参数
规格  DN mm	三个波最大补偿能力				允许最大工作力			三波长L mm	连接法兰尺寸HG/T20592-2009
	轴向 AXmm	横向△Ymm		△-0 角向	内压		负压K		PN0.25MPa		PN0.6MPa		PN1.6MPa
		02-1	02-2		F02-1	F02-2			K	n-Th	K	n-Th	K	n-Th
25	12	8	10	20	0.6	0.7	57	65	75	4-M10	75	4-M10 4-M12	85	4-M12
32	14	12	16				52	70	90	4-M12	90		1000	4-M16
40	17	14	18		0.55	0.6	47	75	100		100		110
50	20	17	22				43	82	110		110		125
65	22	20	26				38	88	130		130		145
80	24	24	32		0.5		33	92	150	4-M16	150	4-M16	160	8-M16
100	26	25	33				28	95	170		170		180	8-M16
125	29				0.4	0.5	24	105	200	8-M16	200	B-M16	210
150	32	20	26				18	115	225		225		240	8-M20
200	40				0.35	0.4	17	125	280		280		295
250	42		27	15	0.3	0.35	14	135	335	12-M16	335	12-M16	350	12-M20
300	44						13	145	395	12-M20	395	12-M20	400 460
350	46				0.2	0.25		150	445		445
400					0.1	0.1	11	160	495	16-M20	495	16-M20	515	16-M22
450	48	12	16					180	550		550		565	20-M22
500					0.08			200	600	20-M24	600	20-M24	620	20-M27
600	49				0.05	0.06	10	220	705	24-M24	705	24-M24	725
700	50							240	810	24-M27	810	24-M27
800		10	13					260	920		920
900					0.03	0.035	9	280	1020	24-M27	1020	24-M27
1000	52							300	1120	28-M27	1120	28-M27
1200		8	10				7	320	1320	32-M37
1400	54				0.02	0.025		340	1530	36-M27
					0.01	0.01			1730	40-M27
