JDZ轴向内压式波纹补偿器

产品介绍









一、JDZ轴向内压式波纹补偿器介绍

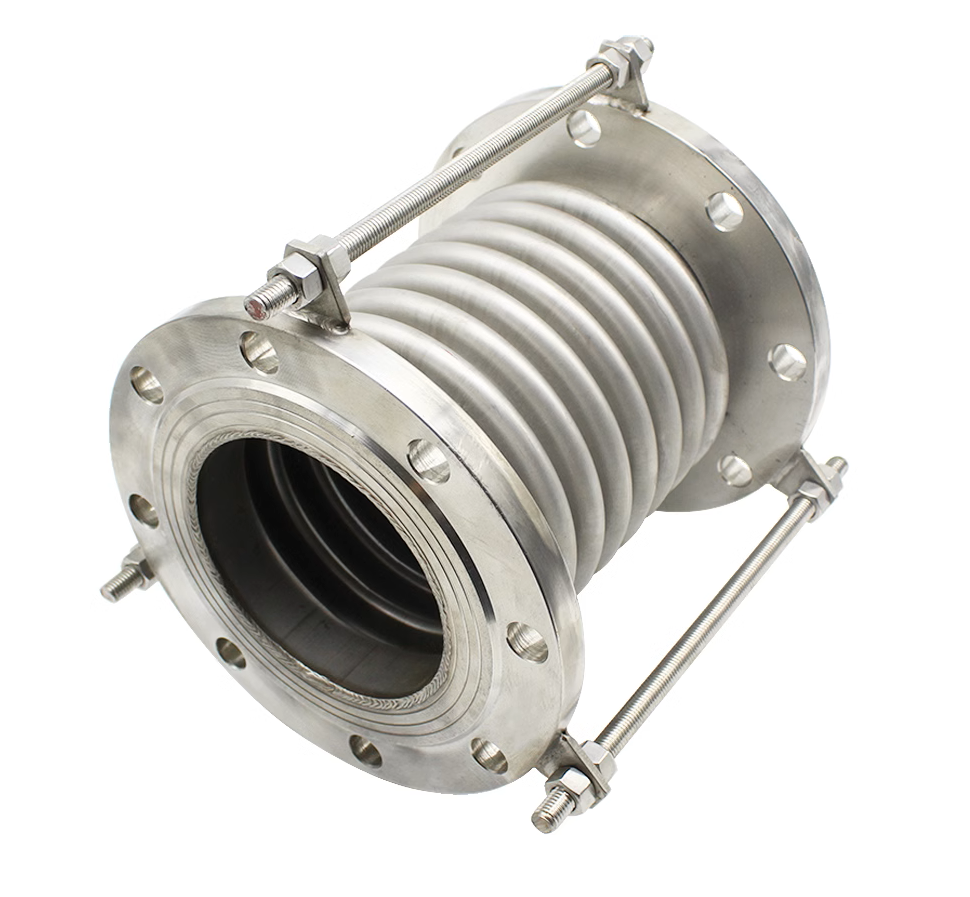

JDZ轴向内压式波纹补偿器又叫轴向内压式波纹管膨胀节、轴向内压式波纹管，波纹管补偿器、不锈钢波纹管、不锈钢波纹补偿器、不锈钢膨胀节、不锈钢伸缩节、金属波纹管膨胀节等。本产品由法兰、端接管、波纹管、限位螺杆、螺母、螺柱组成。适用于两边均与法兰的连接，安装在管道上与阀门连接，即补偿了管道的伸缩量又对阀门的维修起到了极大的方便。是泵、阀门等设备与管道连接的一种新型的管道补偿伸缩接头，通过全螺栓把它们连接起来，使其成为一个整体，并有一定的位移量，这样就可以在安装或者维修时，根据现场安装尺寸进行调整，在工作时，可以把轴向推力传还至整个管道，不仅提高工作效率，而且针对泵、阀门等设备起到一定保护作用。

本产品由一个或几个波纹管及结构件组成，用来吸收由于热胀冷缩等原因引起的管道和（或）设备尺寸变化的装置。利用波纹管的有效伸缩变形，用以吸收管线、导管、容器等由于热胀冷缩等原因导致产生的尺寸变化，补偿管线、导管、容器等设备的轴向、横向以及角向的位移量，并可用于降噪减震的场所。

　  本产品的主要弹性元件为不锈钢波纹管，补偿器主要补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它来补偿角位移。

工作压力：0.25～4.0 （Mpa）              公称通径：DN65～DN12000 （mm）

设计温度：－20℃～450℃                  连接方式：法兰连接，接管连接

二、JDZ轴向内压式波纹补偿器应用范围

一般在热水、蒸汽、烟气、煤气等热管上安装本产品，用于吸取管道加热引起的变形。特别适用于下列内容：

1.热电厂：锅炉、燃气轮机排烟系统和除尘系统。

2.石油化工企业：锅炉、工业炉排烟脱硫装置、干燥通风管道。

3.炼钢厂：高炉、转炉、排烟及其它除尘系统。

4.冶炼厂：排气系统，如燃烧炉。

5.水泥厂：窑，除尘，烟尘处理系统。

6.设备类：吸尘器、吸收塔、空气加热器、鼓风机各设备的出入口。

7.热电厂：排烟、热水输送循环及各种加热装置。

8.民用：用于建筑物输水、煤气、加热管道及其它管道的管道补偿器。

9.船舶柴油机的排气系统：燃气轮机排气系统。

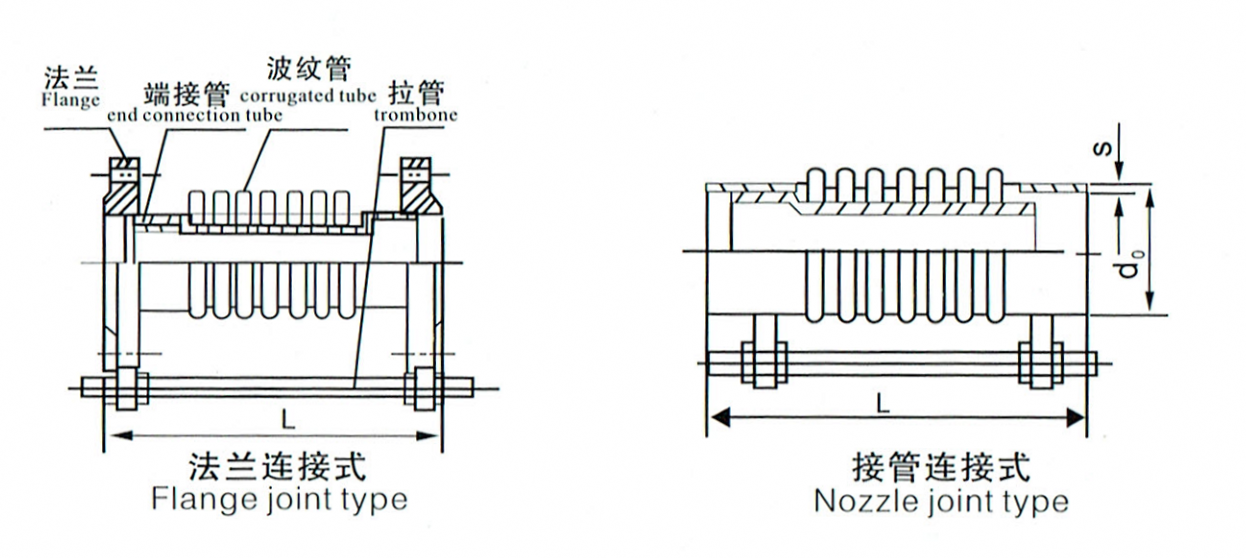

轴向内压式波纹管补偿器技术参数
公称通径 DN	波数	压力等级MPa					波纹管有效面积 (cm)	最大外径尺寸  (mm)	长度 L
		0.25	0.6	1.0	1.6	2.5			法兰JZ/FF (mm)	接管JZ/J (mm)
		轴向补偿量mm/度N/mm
32	8	25/21	22/26	20/26	18/63		16	225	160/250	264/280
32	16	50/11	46/14	41/14	36/32		16	225	224/291	316/321
40	8	25/28	22/44	20/44	18/89	15/98	23	244	164/259	269/289
40	16	50/14	46/22	41/22	36/45	31/47	23	244	230/304	319/334
50	8	25/30	22/51	20/70	18/70	15/106	37	259	172/276	282/306
50	16	50/16	46/26	41/35	36/35	31/55	37	259	240/342	347/372
65	8	33/28	30/35	26/44	22/55	15/138	55	270	215/294	300/322
65	12	42/16	38/22	38/32	34/40	31/70	55	270	260/334	340/362
80	8	40/20	36/26	34/33	28/41	19/68	81	284	240/338	344/366
80	10	53/14	49/17	49/21	43/26	29/50	81	284	270/368	374/390
100	6	45/47	45/60	40/75	35/93	25/54	121	304	235/317	323/345
100	10	76/26	74/32	64/40	57/50	38/33	121	304	305/381	387/409
125	5	48/38	42/47	38/59	34/74	29/117	180	334	282/314	316/342
125	9	85/23	77/29	66/36	58/45	49/63	180	334	382/386	388/414
150	5	49/42	44/50	40/62	34/78	29/92	257	364	282/339	338/367
150	8	79/34	71/43	64/51	54/59	50/56	257	364	356/399	402/427
200	4	52/49	46/55	42/68	38/78	29/97	479	442	280/348	348/372
200	6	73/31	65/44	59/52	53/58	46/65	479	442	340/402	402/426
250	4	72/30	65/34	59/42	52/45	34/111	769	507	315/379	415/379
250	6	108/16	97/21	87/35	79/39	48/78	769	507	393/459	493/399
300	4	72/51	65/55	59/59	52/65	47/55	1105	562	366/427	466/467
300	6	108/32	97/35	87/37	79/41	71/47	1105	562	464/525	564/565
350	4	72/58	65/62	59/67	52/74	47/71	1307	622	397/452	497/492
350	6	108/38	97/41	87/44	79/48	71/45	1307	622	509/564	609/604
400	4	72/54	65/58	59/62	52/68	47/81	1611	700	412/478	512/518
400	6	108/36	97/39	87/43	79/47	71/47	1611	700	522/588	622/628
450	4	108/32	97/35	87/37	79/41	47/75	1972	760	403/498	503/523
450	6	162/20	145/22	131/23	118/25	71/52	1972	760	503/658	603/648
500	4	108/59	97/64	87/68	79/75	71/45	2445	835	431/523	531/554
500	6	162/34	145/37	131/39	118/43	106/28	2445	835	531/665	631/742
600	4	108/74	97/80	87/85	79/94	71/82	3534	980	478/548	578/588
600	6	162/42	145/45	131/49	118/53	106/48	3534	980	658/679	758/781
700	4	108/67	97/72	87/77	79/85	71/103	4717	1110	490	590
700	6	162/42	145/45	131/49	118/53	106/60	4717	1110	690	790
800	4	120/88	108/95	102/102	94/112	71/95	5822	1265	502	602
800	6	183/67	164/72	156/77	144/85	106/60	5822	1265		710
900	4	120/84	108/90	102/97	94/107	82/123	7620	1186	610	698
900	6	183/60	164/65	156/69	144/76	125/93	7620	1186		850
1000	4	120/91	108/98	102/105	94/116	82/117	9043	1286		692
1000	6	183/59	184/65	156/71	144/81	125/84	9043	1286		855
