密封式管道伸缩器

产品介绍





一、概述

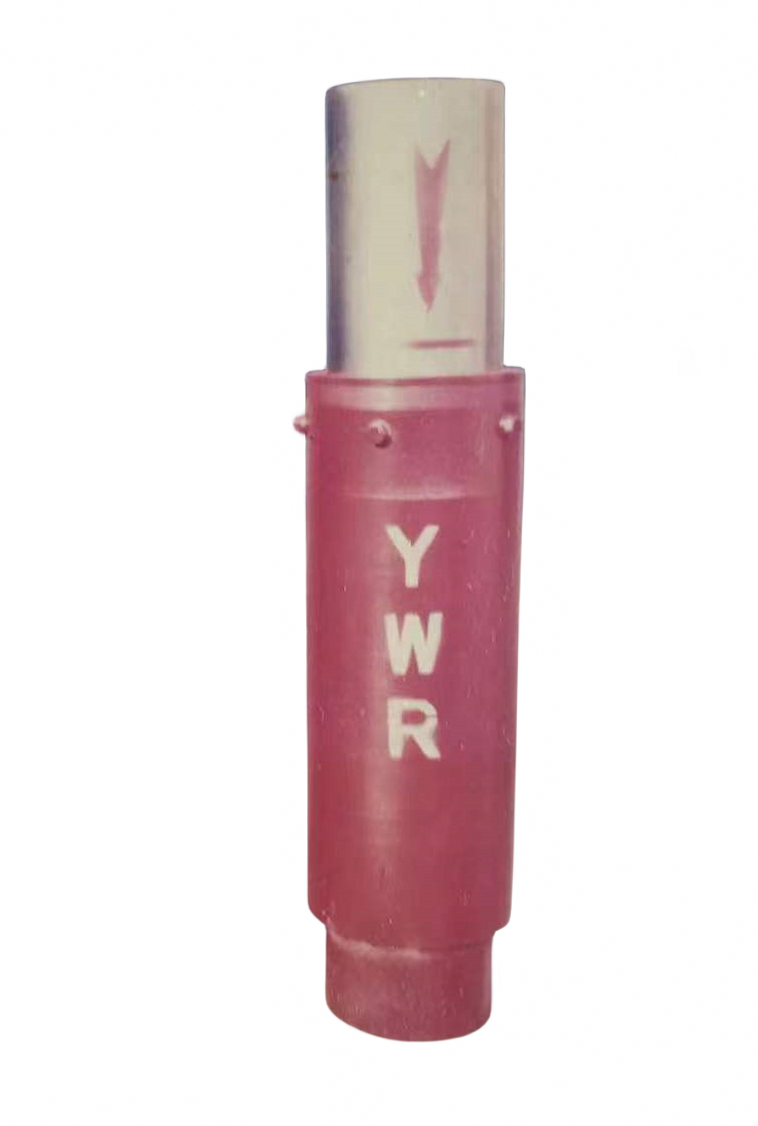

MGS-W型密封式管道伸缩器，用于管道因热胀冷缩而引起轴向位移的密封式管道伸缩器，它主要由外套管、伸缩管、弹簧推进器、活动圈、固定圈及调节螺栓等部件构成。在弹簧推进器及自身介质的压力作用下，使管道始终处于密封状态，在频繁伸缩的过程中，可避免泄漏。并且，它的体积小，重量轻，易装配，检修方便，造价低，又容易保温。广泛适用于化工、热电、石油、冶金、城市集中供热、采暖等管网中，地沟、高架、直埋的管道中。

二、产品结构特点与工作原理

1、外观新颖，结构紧凑合理、性能可靠，安装方便，采用弹性自动推进器与管道内介质自身压力来实现双向密封力，使填料始终保持可靠的密封状态。伸缩管端部设有导向止退装置，防止了在特殊情况下产生的脱节，以及校正因安装产生的轴向同心度偏差

2、补偿量大，每台伸缩器补偿能力为 150mm～400mm。

3、根据不同的规格、工作压力、温度，选择相应的补偿量，采用相应的密封填料，分别计价，以降低工程造价。

4、密封填料具有良好的密封性能、耐高温性能、化学稳定性、自润滑性能、摩擦系数小.使用寿命长，不会在高温中易挥发具有污染因素的成份



密封式管道伸缩器技术参数
公称 直径 DN	补偿能力 mm		外型尺寸 mm		安装长度 mm		压紧填料  引起的摩  擦阻力 KN	对应介质压 力 每0.1MPa 的 摩擦阻力 KN	介质压力  每0.1MPa 的 推力 KN	重量  kg
	t≤150℃	t≤350℃	管外径d	最大直径D	t≤150℃	t<350℃
32	150	200	38	76	650	900	1.85	0.0925	0.100	5
40	150	200	45	89	650	900	2.52	0.1260	0.185	6
50	150	200	57	95	650	900	2.88	0.1440	0.241	10
70	150	200	76	114	650	900	3.81	0.1910	0.422	15
80	150	300	89	127	650	1000	4.43	0.2220	0.570	20
100	150	300	108	146	650	1000	5.46	0.2730	0.865	25
125	150	300	133	168	650	1000	9.05	0.4530	1.320	28
150	250	350	159	194	850	1150	10.80	0.5400	1.900	36
200	250	350	219	273	850	1150	14.90	0.7450	3.590	78
250	250	350	273	325	850	1150	18.50	0.9250	5.530	126
300	250	350	325	377	850	1250	22.10	1.1100	7.890	140
350	250	350	377	426	1050	1250	28.80	1.4400	10.500	158
400	300	400	426	480	1200	1300	32.70	1.6000	13.600	220
450	300	400	480	529	1200	1300	44.70	1.9600	4.7300	350
500	300	400	529	630	1200	1300	49.40	2.1600	21.100	400
600	400	400	630	720	1400	1400	78.40	3.4400	30.200	450
700	400	400	720	820	1400	1400	90.40	3.9600	39.900	500
800	400	400	820	920	1500	1500	1031	4.5100	51.800	500
900	400	400	920	1020	1500	1500	116	5.0800	65.200	500
1000	400	400	1020	1120	1600	1600	128	5.6000	80.100	550
1200	400	400	1120	1320	1600	1600	153	6.6900	115.00	600
