直埋套筒补偿器

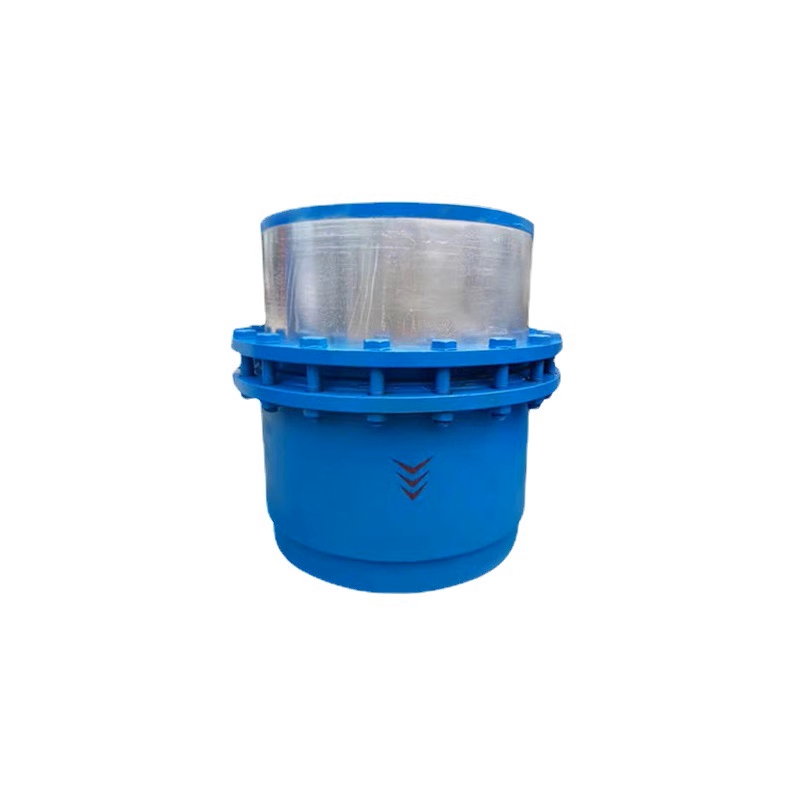

产品介绍



直埋型套筒补偿器是一款新型的套筒补偿器，用于补偿热力管道的热胀冷缩，通过滑动套筒对外套筒的移动达到热膨胀的补偿。本产品具有体积小，补偿量大的特点。本产品广泛用于直线管道的辅设，。此款类型统统补偿器拥有先进的结构设计、优异的密封性、可以补偿较大的位移量，而且对于介质的流动阻力小，后期维护方便，埋于地下不用为此设置维修井，工程造价低，由于其这些优点，直埋型套筒补偿器通常被埋在地下使用，被广泛应用于直埋管道中。

本产品由外保护套管、多层密封环、内套管、密封剂及其它结构件组成，结构非常简单，密封性好，安装和后期维护都非常方便。适用于热水、蒸气、油脂类介质，其对氯离子含量无要求，适用于介质或周围环境氯离子超标的系统上，还适用于介质工程压力≤2.5MPa，介质温度-40℃～600℃。
　　直埋式套筒补偿器分单向型和双向型补偿结构，双向型特点是不论介质从补偿器何端流入，其补偿器两端的滑动套筒总是自由滑动，达到双向补偿作用，增大补偿量。
　　直埋式套筒补偿器采用密封材料柔性石墨环，具有强度大，摩擦系数小（0.04～0.10)，不老化，效果好，维修方便等特点。
　　直埋式套筒补偿器的使用寿命大，滑动表面经处理，在盐水、盐溶液等环境下耐腐蚀性能好。同时，因磨损导致密封效果减弱时，可再次紧固法兰，增强密封性能，也可将螺栓松开，取下压圈，再装进一层或两层密封环，压紧压圈，继续使用。

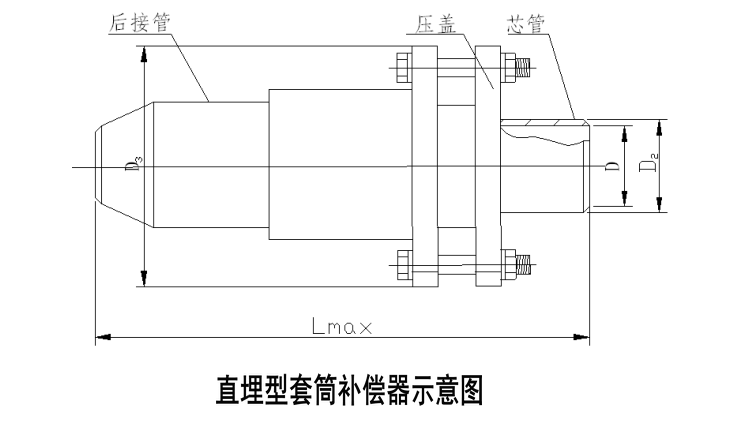

直埋型套筒补偿器技术参数
公称直径  DN	芯管内径  Dmm	芯管外径  D2mm	法兰外径  D3mm	填料室长度 mm	补偿量  △L mm	安装 长度  Lmax mm	1.6Mpa 时摩察 力 Pc N	重量  Kg
50	47	55	160	56	200	710	1932	15.6
65	63	71	180	56	200	710	2485	19.4
70	65	74	190	56	200	710	2588	21.6
80	78	87	195	56	200	710	3002	24.0
100	94	106	215	56	250	830	6271	38.2
125	117	131	245	56	250	830	7750	48.0
150	143	157	280	56	250	830	9288	60.0
200	201	217	335	70	300	945	14977	102.0
250	253	270	390	70	350	1045	21297	139.2
300	303	322	440	91	350	1065	25399	162.0
350	353	373	500	91	400	1245	29421	222.0
400	404	426	565	91	400	1245	33286	247.0
450	455	478	615	91	400	1245	33852	271.0
500	505	528	670	91	450	1375	36234	370.0
600	603	630	780	91	450	1375	43205	481.2
700	693	720	880	91	450	1375	61771	571.2
800	792	820	995	112	500	1565	70398	828.0
900	890	920	1095	112	500	1565	79025	951.6
1000	990	1020	1195	112	500	1565	87653	1052.4
