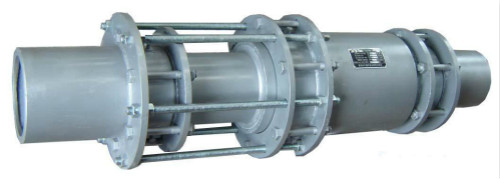

注油式直流介质无推力套筒补偿器

产品介绍









一、TWB、ZTWB系列注油式直流介质无推力套筒补偿器简介

注油式直流介质无推力套筒补偿器又叫无推力套筒补偿器、注油式无推力套筒补偿器、注油式套筒补偿器、无推力补偿器、直流介质无推力补偿器等。
  本产品是一种新型管道补偿器，该产品的问世，是热力管道补偿器产品的一项突破性前进。它不仅为补偿器的生产开拓了新的领域，更重要的是它不但解决管道内存在工作介质推力的致命弱点，同时也解决了旁通管式无推力补偿器应力过于集中，介质阻力大的弊端。本产品广泛用于污水、空调、暖通、石油、化工、食品、医药、水电、船舶、冶金等多个领域。

二、工作原理

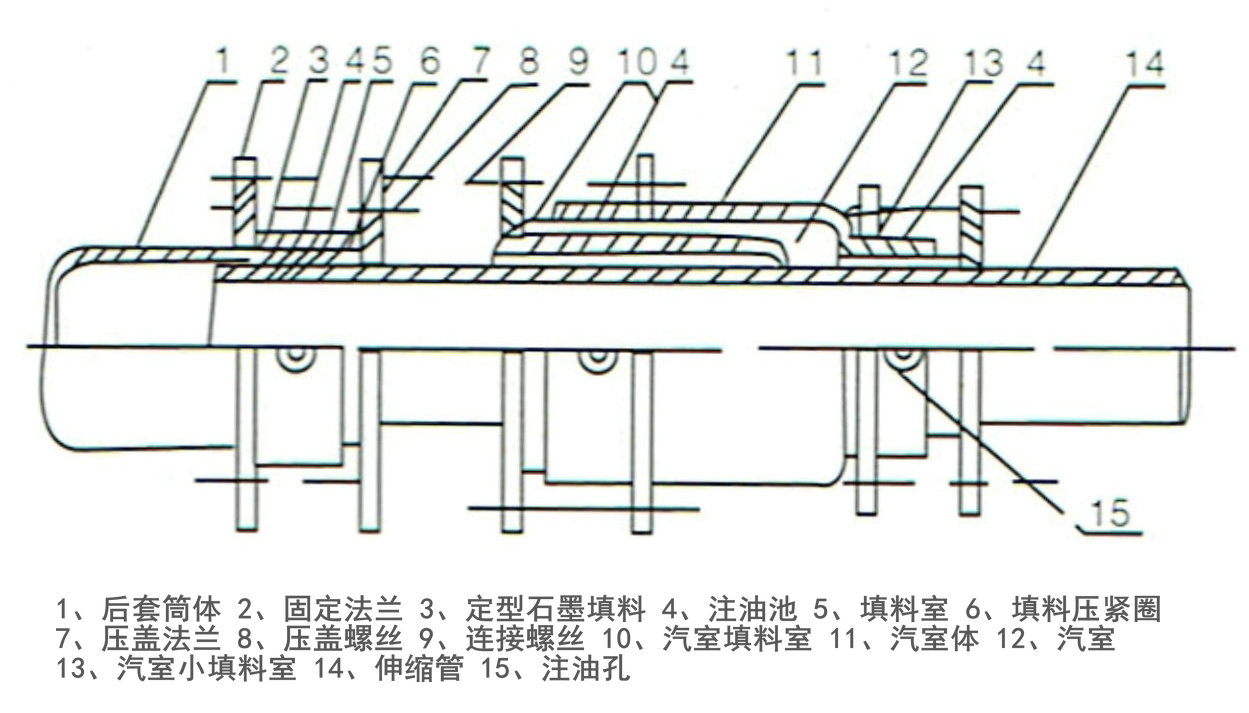

    无推力补偿器，是利用流体力学中的帕斯卡理论，在设计结构上巧妙的利用一个密环形汽室，这个汽室内分别有两个环形受压面，一个是固定的汽室内端面，另一个是密闭在汽室内的伸缩管肩部环形面，随伸缩管是可移动的。这个可移动的环形受压面的面积恰好和伸缩管横截面积相等，补偿器工作时，在介质压力的作用下，环形面上的压力和伸缩管横截面积的压力是相等，而方向相反，因此两压力相互抵消。这样一来，在设计支架中仅考虑补偿器压紧填料的摩擦力，对固定支架的推力计算中，就不再计算由工作介质压力，而引起的对固定支架的推力。因此固定支架属减载式支架，可节省大量支架材料，也节省人力和财力。



注油式直流介质无推力套筒补偿器技术参数
公称直径  DN	芯管内径  D mm	芯管外径  D2 mm	填料室长度  B mm	支管外径 ×壁厚  dXs mm	安装 长度  Lmax mm	补偿量  A Lmax mm	支管 间距  hmm	1.6Mpa 时 摩察 力Pc (N)	重量  Kg
25	24	45	85	26.8*2.75	1180	150	136		13.9
32	30	50	85	33.5*3.25	1180	150	158		18.62
40	41	48	100	42*3.25	1180	150	158		24.62
50	51	56	125	47X3.5	1410	200	183	6902	37.36
65	66	72	160	57X3.5	1450	200	205	11358	49.84
70	69	75	175	57×3.5	1450	200	211	12941	50.24
80	80	87	175	68×4	1470	200	244	15011	70.92
100	99	106	175	89X4.5	1740	250	280	18289	77.96
125	123	131	195	108×4	1850	250	322	25186	101.73
150	148	157	195	133×4	1850	250	380	30185	136.20
200	205	217	210	159×4.5	2130	300	469	44930	144.60
250	255	270	230	219×6	2210	300	582	61228	296.30
300	305	322	230	219×6	2500	350	645	73021	407.11
350	353	373	230	273×6.5	2670	350	739	84586	558.83
400	402	426	230	325×8	2956	400	846	96605	709.56
450	450	478	250	325×8	3056	400	902	103095	826.76
500	501	529	250	377X9	3238	400	1005	114095	940.80
600	602	630	250	426×10	3478	450	1170	135879	1147.50
700	692	720	345	426×10	3598	450	1250	214300	2073.00
800	792	820	345	480×10	3858	500	1408	244064	2536.50
900	888	920	345	529×10	3998	500	1554	273828	2908.20
1000	984	1020	345	630×10	3998	500	1754	303592	3386.00
