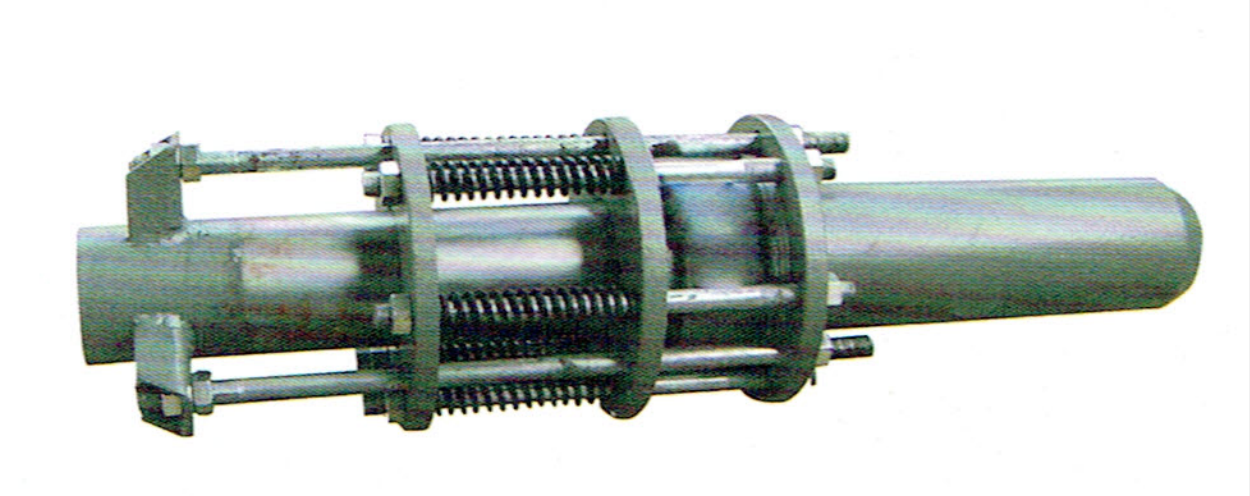

TTB-B型弹性套管式补偿器

产品介绍





弹性套管式补偿器简介

弹性套管式补偿器亦称管式伸缩节,是热流体管道的补偿装置，主要用于直线管道的铺设。适用于热水、蒸气、油脂类介质，通过滑动套筒对外套筒的滑移运动，达到热膨胀的补偿。弹性套管式补偿器适用于介质工程压力≤2.5MPa，介质温度-40℃～600℃。
   本产品采用新型的密封材料柔性石墨环，其具有强度大，摩擦系数小（0.04～0.10），不老化，效果好，维修方便等特点。 套筒式补偿器的使用寿命长，疲劳寿命与管道相当。 滑动表面经特殊处理，在盐水、盐溶液等环境下耐腐蚀性能好，比奥氏体不锈钢高50倍以上。同时，多年后因磨损导致密封效果减弱时，可再次紧固法兰，增强密封性能，也可将螺栓松开，取下压圈，在装进一层或两层密封环，压紧压圈，继续使用。
  弹性套管式补偿器分单向型和双向型补偿结构，双向特点是不论介质从补偿器何端流入，其补偿器两端的滑动套筒总是自由的滑动，达到双向补偿作用，增大补偿量。 直埋型套筒式补偿器能直埋于地下，安装时可不设置维修井，工程造价低。

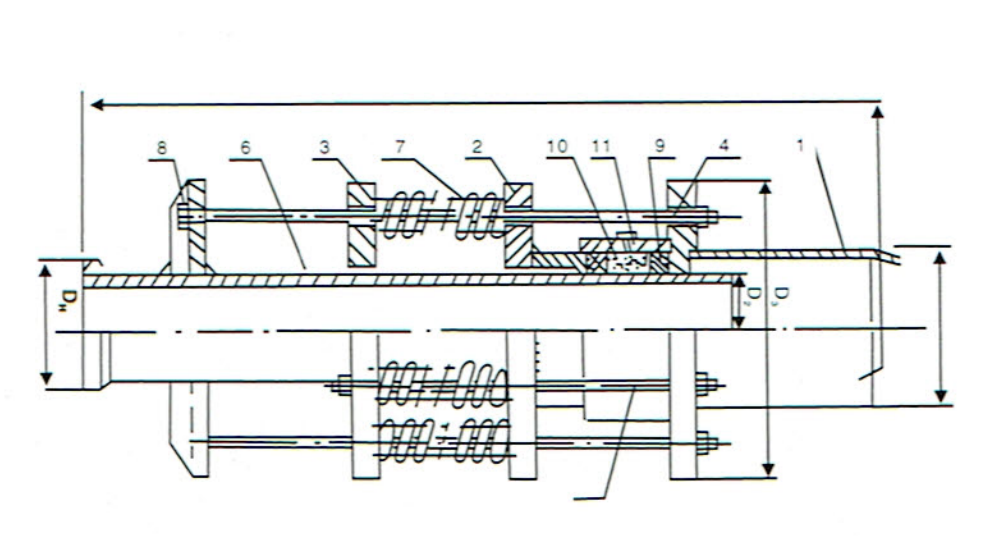

TTB-B型弹性套管式补偿器技术参数
公称通径DN	芯管内径D	外壳外径D1	芯管外径D2	法兰外径D3	填料长度B	补偿量mm	安装长度mm
15	14	32	18	95	36	150	665
20	18	38	23	105	36	150	665
25	24	45	30	115	36	150	665
32	30	50	36	120	36	150	665
40	41	60	48	130	36	200	765
50	47	73	55	160	56	200	785
65	63	83	71	180	56	200	785
70	65	89	74	190	56	200	785
80	78	102	87	195	56	200	785
100	96	121	106	215	56	250	915
125	118	146	131	245	56	250	915
150	143	176	157	280	56	250	915
175	176	219	192	355	70	300	940
200	201	245	217	335	70	300	1040
225	225	264	243	390	70	350	1055
250	253	291	270	390	70	350	1155
300	303	346	322	440	91	400	1175
350	353	400	373	500	91	400	1315
400	404	454	424	565	91	400	1315
450	458	506	478	615	91	450	1320
500	508	556	528	670	91	450	1420
600	606	664	628	780	91	450	1435
700	698	754	720	880	91	450	1440
800	796	858	820	995	112	500	1570
900	896	958	920	1095	112	500	1570
1000	994	1058	1020	1195	112	500	1570
1100	1096	1168	1124	1295	112	500	1580
1200	1196	1268	1224	1395	112	500	1610
1300	1294	1368	1324	1495	112	500	1610
1400	1394	1468	1424	1595	112	500	1610
1600	1590	1670	1624	1795	112	500	1620
1700	1690	1770	1724	1895	112	500	1620
1800	1786	1874	1824	1995	112	500	1640
2000	1986	2078	2024	2195	112	500	1640
