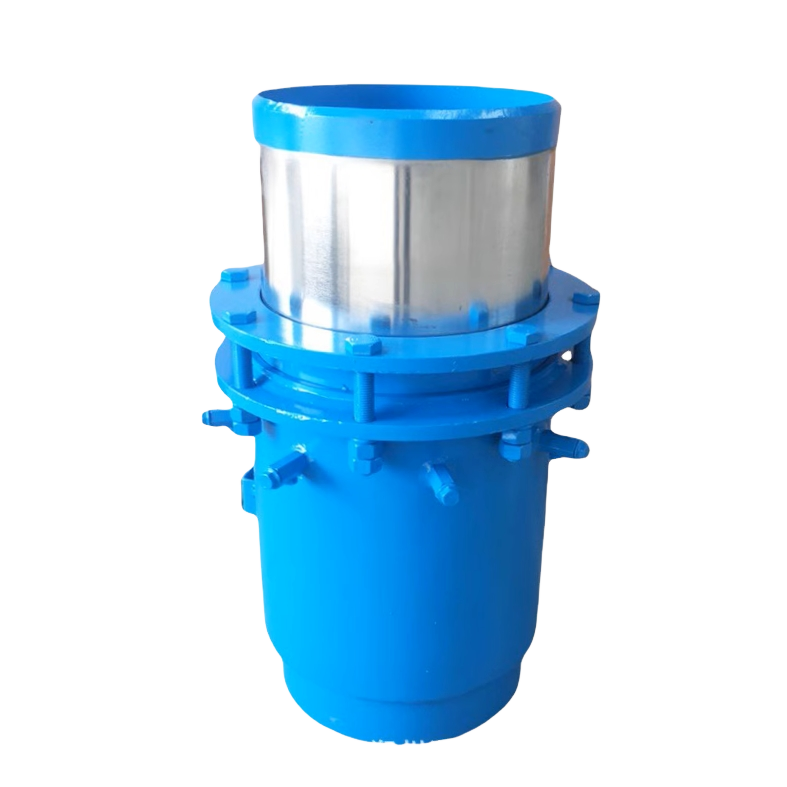

复合注填式套筒补偿器

产品介绍







复合注填式套筒补偿器产品简介

复合注填式套筒补偿器是我公司推出的适用于高温管道的新型补偿器。在结构上与注填式套筒补偿器有很多相似之处，不同地方就是外套为复合式，其作用就是通过松开和拧紧复合盖上的螺栓来改变密封腔的大小，达到调节密封压力的目的。高温管道的压力和温度普遍较高，所以我们除了将密封料的配比及配料加以调整之外，还将套筒的结构形式做了相应改进，即使本产品使用很久以后出现点滴渗漏，我们也可利用它可以复合的特点，在管道不需降温、降压的情况下，通过护紧复合压盖上的螺栓就能轻松使密封压力提高上来，解决渗漏，等到管道维护时再松开螺栓，进行补充密封材料。这样可以使产品性能更加可靠，用户使用更加放心。对于蒸汽管道地下埋设时，建议砌检修井。

复合注填式套筒补偿器称管式伸缩节，是热流体管道的补偿装置，通过内套沿管道轴线方向中相对的滑移运动，吸收管道的热态伸长的冷热缩短，来释放管道的热应力。主要用于直线管道的敷设。适用于热水、蒸汽、油脂类介质，通过滑动套筒对外套筒的滑移动达到热膨胀的补偿。套筒式补偿器适用于介质工程压力≦2.5MPa，介质温度-40℃～600℃。

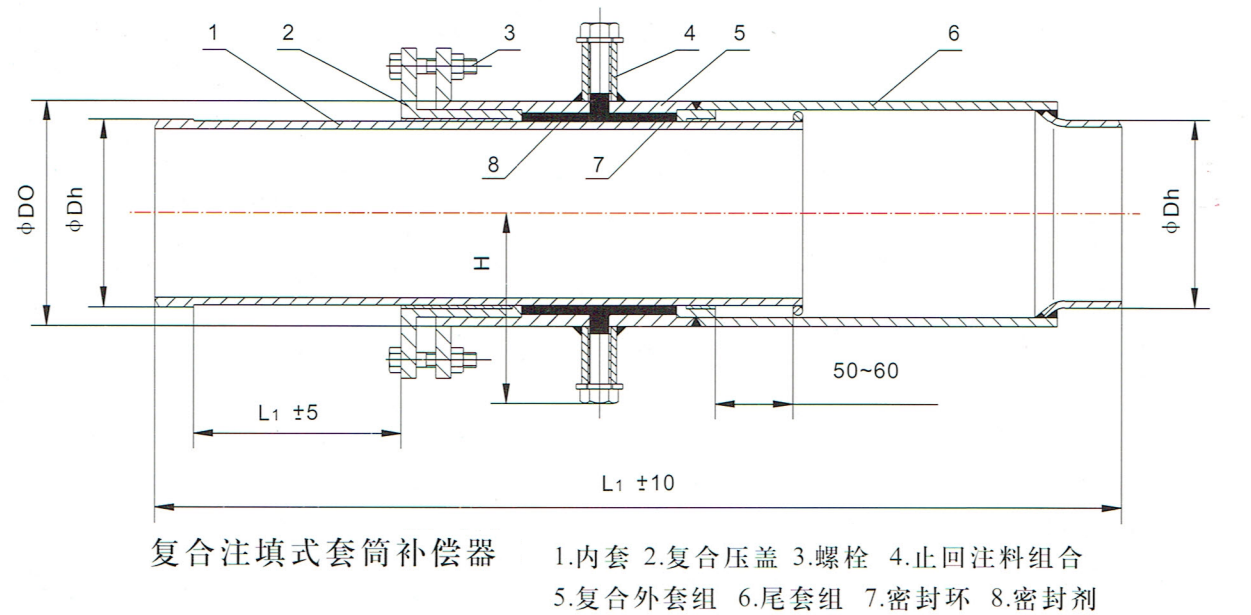

本产品由内套、复合压盖、螺栓螺母、止回注料组合、复合外套组、尾套组、柔性石墨密封环、密封剂等组成。注料嘴采用了弹簧止回结构，防止注料时密封料的外泄露，伸缩套与外套活动连接，可以在注料失败以及不利维护现场的条件下通过拧紧复合压盖的螺栓达到密封的目的；采用了密封环与石墨盘根、石墨填料双密封结构，保证其密封的可靠性。

复合注填式套筒补偿器采用新型的密封材料柔性石墨环，其具有强度大，摩擦系数小（0.04～0.10），不老化，效果好，维修方便等特点。

复合注填式套筒补偿器技术参数
公称直径 DN	端管/内套管 外直径 DH mm	外套组 外直径 DO mm	注料口 距管中高度 H mm	补偿值 mm	内套管 伸缩长度 L1 mm	装配长度 L mm	各压力（MPa) 下 摩擦力（KN）
							1.6	2.5
50	57	76	90	150	150	550	1.3	1.7
65	76	95	100	150	150	550	1.7	2.1
80	89	102	103	150	150	570	2.1	2.7
100	108	114	110	150	150	570	3.1	3.9
125	133	133	120	200	200	650	4.2	5.5
150	159	159	1311	200	200	650	6.1	7.8
200	219	194	150	200	200	670	9.8	13.0
250	273	254	180	250	250	750	13.0	18.0
300	325	308	206	250	250	770	17.0	24.0
350	377	377	241	300	300	840	21.0	30.0
400	426	426	265	300	300	1160	26.0	34.0
450	478	472	288	400	400	1180	28.0	37.0
500	530	529	317	400	400	1280	31.0	41.0
600	630	580	342	400	400	1320	37.01	62.0
700	720	684	394	500	500	1320	43.0	82.0
800	820	780	442	500	500	1000	51.0	103.0
900	920	884	494	500	500	1030	61.0	/
1000	1020	986	545	300	300	1050	73.0	/
1100	1120	1086	595	300	300	1050	84.0	/
1200	1220	1296	700	300	300	/	99.0	/
