TD单向热力套筒补偿器

产品介绍

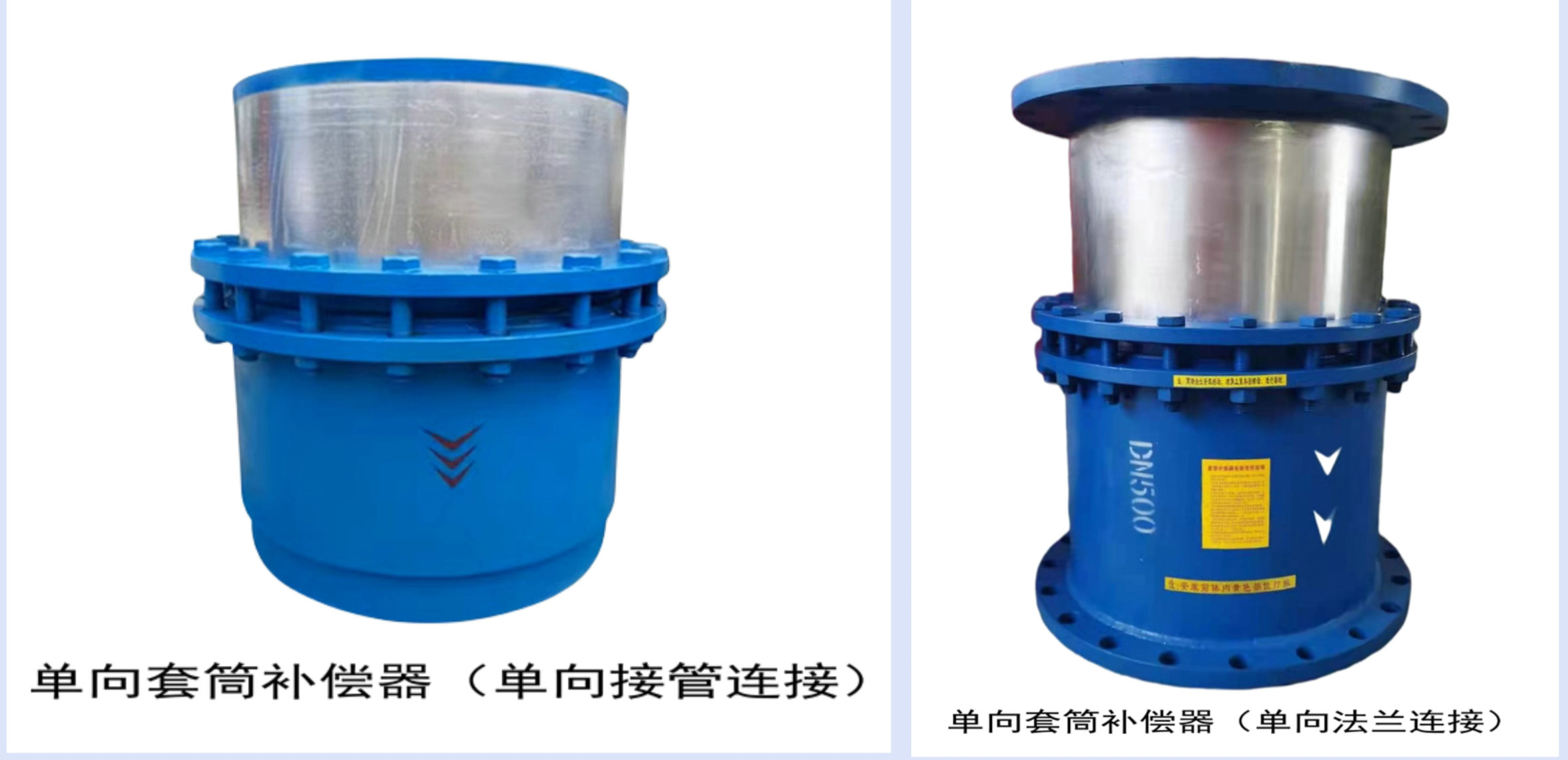

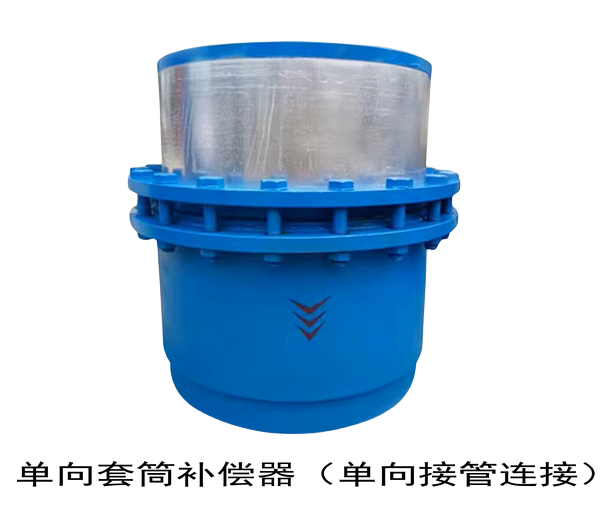

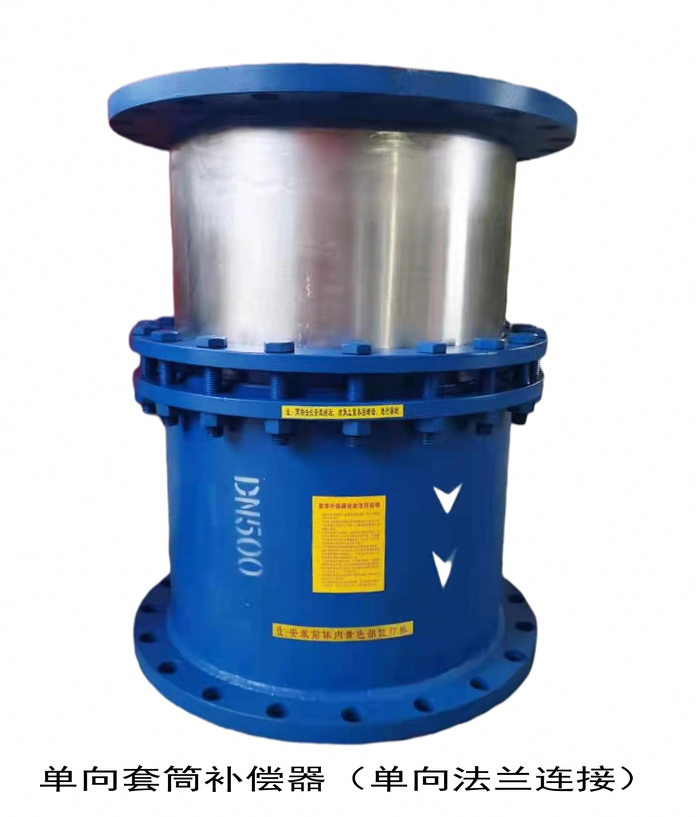

一、单向套筒式补偿器简介

单向套筒式补偿器又叫管道伸缩节、管道伸缩器。连接方式有焊接和法兰连接两种。是一种直接安装在直线管道之中的补偿器。适用于热水、蒸气、油脂类介质，广泛应用于城镇供暖、冶金、矿山、发电、石油、化工、建筑等行业的管道系统中。

套筒补偿器由外套管、芯管、密封填料、填料压盖、压紧部件等组成。用于补偿管道的轴向伸缩及任意角度的轴向转动。具有体积小补偿量大的特点，通过滑动套筒对外套筒的滑移运动，达到热膨胀的补偿。

套筒补偿器的内套筒与管道连接，采用高性能自压式密封的原理与结构，它可以随着管道的伸缩在外壳内进行自由滑动，能适应任何管道的密封要求。外壳与内套筒之间采用新型合成材料密封，能耐高温，防腐蚀抗老化，适用温度-40℃至150℃，特殊情况下可达350℃。既能保证轴向滑动，又能保证管内介质不泄漏。套筒式补偿器设计了防拉断装置，可保证在其伸缩到极限位置时不被拉开，从而使整个管网运行的安全性大大提高。

　　套筒补偿器的使用寿命长，疲劳寿命与管道相当。滑动表面经特殊处理，在盐水、盐溶液等环境下耐腐蚀性能好，比奥氏体不锈钢高50倍以上。同时，多年后因磨损导致密封效果减弱时，可再次紧固法兰，增强密封性能，也可将螺栓松开，取下压圈，再装进一层或两层密封环，压紧压圈，继续使用。

1、通用套筒补偿器：也叫普通型套筒伸缩器。用于直埋管道预热膨胀后在管道两接触面处焊死，外套管和芯管不能再做相对移动，然后填埋，具有和管道同寿命的特点。

2、直埋式套筒补偿器：也叫单向套筒伸缩器。采用先进密封结构和密封材料，适用于热水、蒸气油脂类介质，通过滑动套筒对外套筒的滑移运动，达到热膨胀的补偿。具有结构合理、可靠、使用寿命长、不渗漏、安装维修方便、适用范围广等特点。同时，便于管路设计，便于安装施工，可减少固定支架的设置。

3、双向套筒补偿器：在外套管两个方向都有均设有伸缩芯管，双向型特点是不论介质从补偿器任何一端流入，其补偿器两端的滑动套筒总是自由滑动， 达到双向补偿作用，补偿量是普通型的两倍，减少了采用两个普通型的长度尺寸和成本。

4、双密封波纹套筒补偿器，是将波纹管式补偿器融为一体，即在波纹管补偿器的外面增加了一道机械密封，波纹管一旦出现问题，补偿器仍能正常工作，具有双保险作用。由于是机械密封，使在波纹管内部的波纹管与外界隔离，不受外界有害物质尤其是氯离子的侵害，使波纹管补偿器的工作更为可靠，同时机械密封增加了活动端的导向作用，提高抗弯能力。





TD单向套筒补偿器技术参数
公称直径  DN	芯管内径  Dmm	芯管外径  D2mm	法兰外径  D3mm	填料室长度  mm	补偿量  △L mm	安装长度  Lmax mm	1.6Mpa 时 摩察 力Pc N	重量  Kg
50	47	55	160	56	200	710	1932	15.6
65	63	71	180	56	200	710	2485	19.4
70	65	74	190	56	200	710	2588	21.6
80	78	87	195	56	200	710	3002	24.0
100	94	106	215	56	250	830	6271	38.2
125	117	131	245	56	250	830	7750	48.0
150	143	157	280	56	250	830	9288	60.0
200	201	217	335	70	300	945	14977	102.0
250	253	270	390	70	350	1045	21297	139.2
300	303	322	440	91	350	1065	25399	162.0
350	353	373	500	91	400	1245	29421	222.0
400	404	426	565	91	400	1245	33286	247.0
450	455	478	615	91	400	1245	33852	271.0
500	505	528	670	91	450	1375	36234	370.0
600	603	630	780	91	450	1375	43205	481.2
700	693	720	880	91	450	1375	61771	571.2
800	792	820	995	112	500	1565	70398	828.0
900	890	920	1095	112	500	1565	79025	951.6
1000	990	1020	1195	112	500	1565	87653	1052.4
