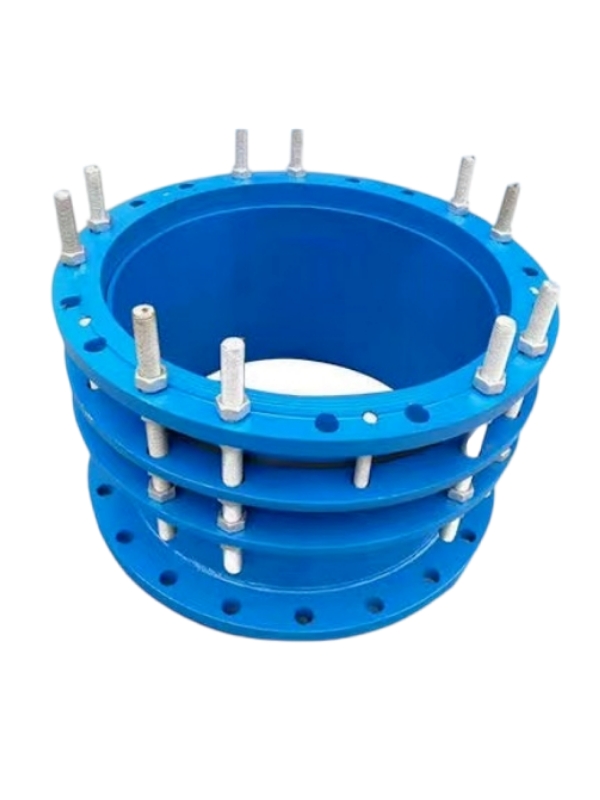

VSSJAFC（CC2F）型可拆双法兰松套传力补偿接头

产品介绍









可拆双法兰松套传力补偿接头的型号是:VSSJAFC和CC2F，VSSJAFC是厂标型号；CC2F 是国家标准中的型号。执行中华人民共和国国家制造标准GB/T 12465-2017。

一、VSSJAFC（CC2F）型可拆双法兰松套传力补偿接头介绍：

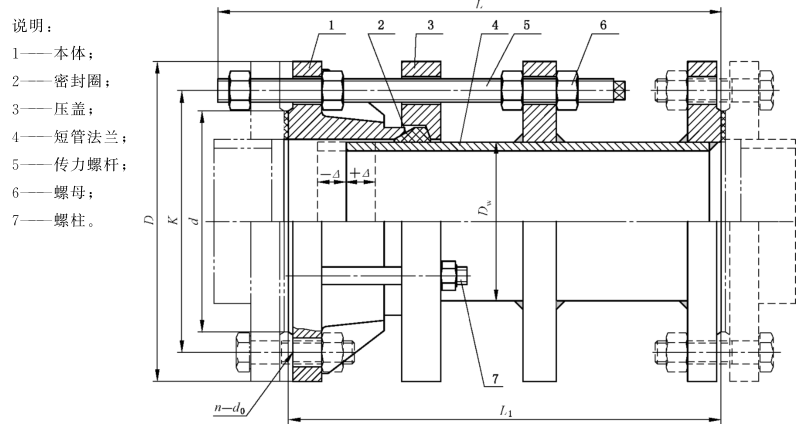

VSSJAFC（CC2F）型可拆双法兰松套传力补偿接头又称作：可拆式双法兰传力接头、松套传力接头、传力接头、伸缩节、补偿器、伸缩器、伸缩接头。本系列产品由本体、密封圈、压盖、短管法兰、传力螺杆、螺母、螺柱组成。本产品采用新型的锥形密封圈，此密封圈的密封面积大，使用时与压盖形成锥度受力，受力越大密封越紧，设计科学合理。

本产品在使用时，传力螺杆代替了一端连接螺栓，使传力接头的一端和被连接的泵或阀门成为一个整体，管道受力时传力螺杆传递泵出来的压力，从而保护泵和阀门等设备不受损坏。

主要作用是：传递被连接件之间的压力和推力，补偿管道的安装误差，不吸收管道的轴向位移。适用于两侧均与法兰连接的管道中，对泵、阀门等设备起到一定保护作用，是泵、阀门等设备与管道连接。

产品规格：DN65-3600mm

工作压力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa

材质：QT-400（球墨铸铁），Q235A（碳钢），1Cr18Ni9Ti（不锈钢）。

二、适用范围：

    适用于弱酸、弱碱、若腐蚀类液体，可用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250℃的蒸汽和颗粒粉状等介质。

三、安装简要说明：

安装时调节产品两端与管道或法兰的安装长度，对角依次均匀拧紧压盖螺栓，使其成为一个整体，并有一定的位移量，可根据现场管道尺寸进行调整，安装快捷、维修方便。在传力接头工作时可以把轴向推力传递至整个管道。本产品一旦将所有的螺母拧紧，它是刚性连接的，可以传递轴心力，是泵、阀门等设备与管道连接的新产品。本产品在维修时只需把短管法兰这一端与被连接件拆开不用卸掉整个接头就可以对被连接的阀门进行维修，从而减少维修的人力、财力和时间。

五、VSSJAFC（CC2F）型可拆双法兰松套传力补偿接头PN6技术参数      表中单位均为毫米

公称 尺寸 DN	管子 外径 Dw	法兰连接尺寸					密封面 d	总长 L	安装 尺寸 L1	调节量 △	质量 kg
		法兰 外径D	螺栓孔中心圆直径K	螺栓 孔径do	螺栓
					n个	th.
65	76	160	130	14	4	M12	110	450	400	20	17.9
80	89	190	150	18		M16	128	460			20.6
100	114	210	170				148				28.4
125	140	240	200		8		178				37.1
150	168	265	225				202				46.2
200	219	320	280				258				57.4
250	273	375	335		12		312				76.3
300	325	440	395	22		M20	365	485	420	25	94.6
350	377	490	445				415				122.7
400	426	540	495		16		465				141.2
450	480	595	550				520				158.1
500	530	645	600		20		570				186.2
600	630	755	705	26		M24	670	500	440		261.9
700	720	860	810		24		775				324.5
800	820	975	920	30		M27	880	680	600	30	516.7
900	920	1075	1020				980				570.3
1000	1020	1175	1120		28		1080				658.8
1200	1220	1405	1340	33	32	M30	1295	750	620		984.4
1400	1420	1630	1560	36	36	M33	1510				1273.1
1600	1620	1830	1760		40		1710	770	630		1767.2
1800	1820	2045	1970	39	44	M36	1920				1981.7
2000	2020	2265	2180	42	48	M39	2125	830	730		2483.4
2200	2220	2475	2390		52		2335	860			3086.3
2400	2420	2685	2600		56		2545				3456.4
2600	2620	2905	2810	48	60	M45	2750	1000	840	40	3844.3
2800	2820	3115	3020		64		2960				4307.8
3000	3020	3315	3220		68		3160				4738.1
3200	3220	3525	3430		72		3370				5134.7
3400	3420	3735	3640		76		3580				5534.0
3600	3620	3970	3860	56	80	M52	3790				6156.0









VSSJAFC（CC2F）型可拆双法兰松套传力补偿接头PN6技术参数      表中单位均为毫米

公称 尺寸 DN	管子 外径 Dw	法兰连接尺寸					密封面 d	总长 L	安装 尺寸 L1	调节量 △	质量 kg
		法兰 外径D	螺栓孔中心圆直径K	螺栓 孔径do	螺栓
					n个	th.
65	76	185	145	18	8	M16	122	460	400	20	19.9
80	89	200	160				138				22.9
100	114	220	180				158				31.6
125	140	250	210				188				41.2
150	168	285	240	22		M20	212				51.2
200	219	340	295				268				63.8
250	273	395	350		12		320				84.8
300	325	445	400				370	485	420	25	105.1
350	377	505	460		16		430				136.3
400	426	565	515	26		M24	482	496			157.3
450	480	615	565		20		532				175.7
500	530	670	620				585				206.9
600	630	780	725	30		M27	685	510	440		291.1
700	720	895	840		24		800				361.1
800	820	1015	950	33		M30	905	690	600	30	574.2
900	920	1115	1050		28		1005				633.7
1000	1020	1230	1160	36		M33	1110				732.2
1200	1220	1455	1380	39	32	M36	1330	740	650		1036.2
1400	1420	1675	1590	42	36	M39	1535				1340.9
1600	1620	1915	1820	48	40	M45	1760	800	670		1860.0
1800	1820	2115	2020		44		1960				2086.1
2000	2020	2325	2230		48		2170	840	700		2614.3
2200	2220	2550	2440	56	52	M52	2370	880	730		3249.2
2400	2420	2760	2650		56		2570				3638.3
2600	2620	2960	2850		60		2780	1030	840	40	4046.7
2800	2820	3180	3070		64		3000				4534.6
3000	3020	3405	3290	62	68	M56	3210				4987.4
