单法兰松套传力补偿接头的型号是:VSSJAFG和CF,VSSJAFG是厂标型号;CF 是国家标准中的型号。执行中华人民共和国国家制造标准GB/T 12465-2017。
一、VSSJAFG(CF)型单法兰松套传力补偿接头介绍:

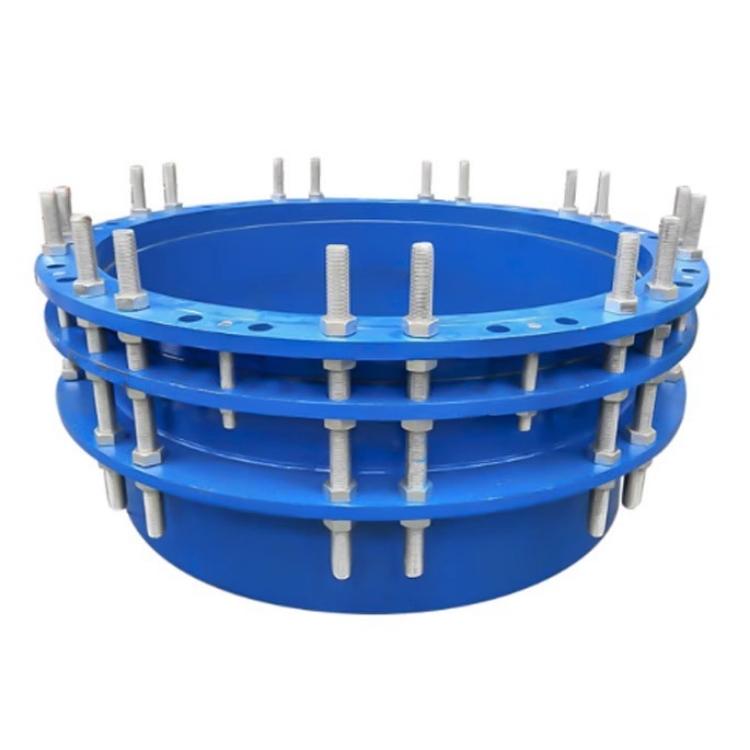

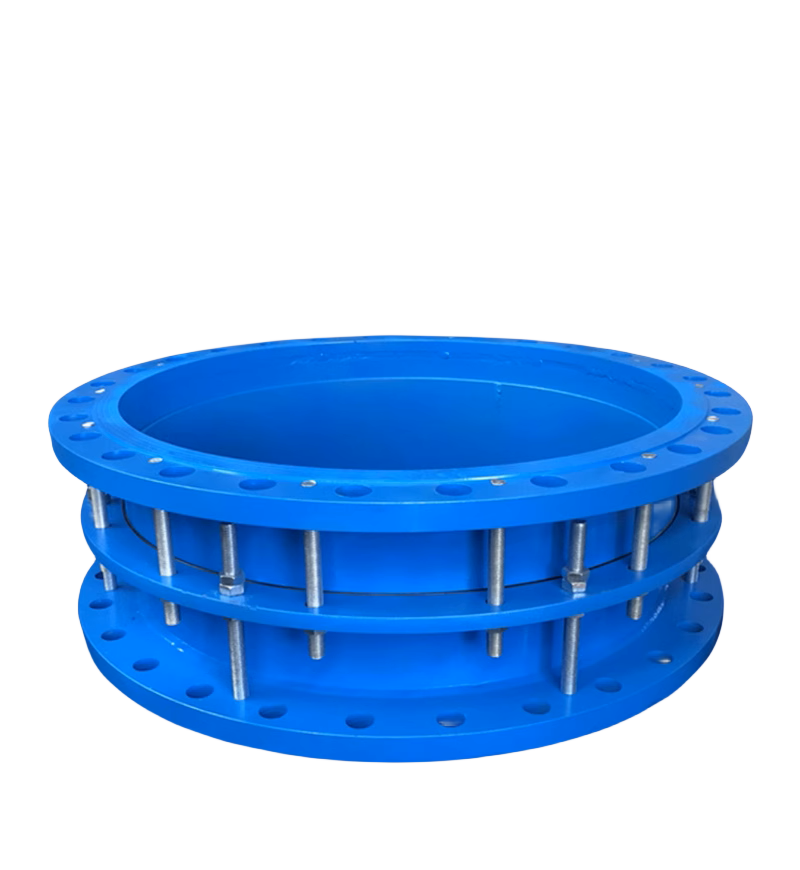

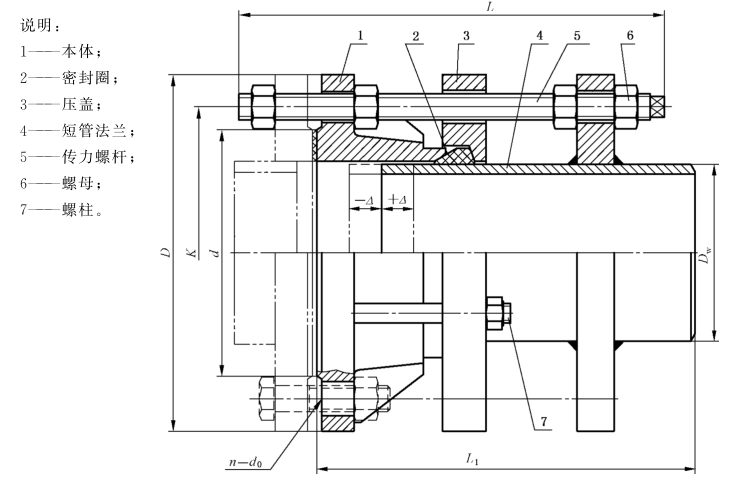

VSSJAFG(CF)型单法兰松套传力补偿接头又称作:双法兰传力接头、松套传力接头、传力接头、伸缩节、补偿器、伸缩器、伸缩接头。本产品由本体、密封圈、压盖、短管法兰、传力螺杆、螺母、螺柱组成。是在法兰松套补偿接头的基础上增设法兰短管及传力螺杆而成,单法兰松套传力补偿接头的密封圈为新型的锥形密封圈,此密封圈的密封面积大,使用时与压盖形成锥度受力,受力越大密封越紧,设计科学合理。
主要作用是:传递被连接件之间的压力和推力,补偿管道的安装误差,不吸收轴向位移,适用于一侧与法兰连接,一侧与管道焊接连接的管道中,对泵、阀门等设备起到一定保护作用,是泵、阀门等设备与管道连接的新产品。
产品规格:DN65-3600mm
工作压力:0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa
材质:QT-400(球墨铸铁),Q235A(碳钢),1Cr18Ni9Ti(不锈钢)。
二、适用范围:
适用于弱酸、弱碱、若腐蚀类液体,可用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250℃的蒸汽和颗粒粉状等介质。
三、安装简要说明:
安装时调节产品两端与管道或法兰的安装长度,安装和焊接完毕后,对角依次均匀拧紧压盖螺栓,使其成为一个整体,并有一定的位移量,可根据现场管道尺寸进行调整,安装快捷、维修方便,在传力接头工作时可以把轴向推力传递至整个管道。
本产品一旦将所有的螺母拧紧,它是刚性连接的,可以传递轴心力,通过全螺栓把它们连接起来。在使用时,传力螺杆代替了一端的连接螺栓,使传力接头的一端和被连接的泵或阀门成为一个整体,管道受力时传力螺杆传递泵出来的压力,从而保护泵和阀门不受损坏。
四、VSSJAFG(CF)型单法兰松套传力补偿接头PN6技术参数 表中单位均为毫米
公称 尺寸 DN | 管子 外径 Dw | 法兰连接尺寸 | 密封面 d | 总长 L | 安装 尺寸 L1 | 调节量 △ | 质量 kg | ||||
法兰 外径D | 螺栓孔中心圆直径K | 螺栓 孔径do | 螺栓 | ||||||||
n个 | th. | ||||||||||
65 | 76 | 160 | 130 | 14 |
4 | M12 | 110 | 450 |
400 |
20 | 13.3 |
80 | 89 | 190 | 150 |
18 |
M16 | 128 |
460 | 15.5 | |||
100 | 114 | 210 | 170 | 148 | 22.3 | ||||||
125 | 140 | 240 | 200 |
8 | 178 | 28.5 | |||||
150 | 168 | 265 | 225 | 202 | 35.4 | ||||||
200 | 219 | 320 | 280 | 258 | 44.3 | ||||||
250 | 273 | 375 | 335 |
12 | 312 | 61.1 | |||||
300 | 325 | 440 | 395 |
22 |
M20 | 365 |
485 |
420 |
25 | 75.5 | |
350 | 377 | 490 | 445 | 415 | 95.5 | ||||||
400 | 426 | 540 | 495 |
16 | 465 | 109.7 | |||||
450 | 480 | 595 | 550 | 520 | 124.8 | ||||||
500 | 530 | 645 | 600 |
20 | 570 | 146.3 | |||||
600 | 630 | 755 | 705 |
26 | M24 | 670 | 500 | 440 | 197.4 | ||
700 | 720 | 860 | 810 |
24 | 775 | 240.5 | |||||
800 | 820 | 975 | 920 |
30 |
M27 | 880 |
680 |
600 |
30 | 402.8 | |
900 | 920 | 1075 | 1020 | 980 | 441.4 | ||||||
1000 | 1020 | 1175 | 1120 | 28 | 1080 | 506.9 | |||||
1200 | 1220 | 1405 | 1340 | 33 | 32 | M30 | 1295 | 720 | 620 | 713.4 | |
1400 | 1420 | 1630 | 1560 |
36 | 36 | M33 | 1510 | 976.3 | |||
1600 | 1620 | 1830 | 1760 | 40 | 1710 | 730 | 630 | 1342.5 | |||
1800 | 1820 | 2045 | 1970 | 39 | 44 | M36 | 1920 | 1495.3 | |||
2000 | 2020 | 2265 | 2180 |
42 | 48 |
M39 | 2125 |
780 |
650 | 1900.9 | |
2200 | 2220 | 2475 | 2390 | 52 | 2335 | 2316.1 | |||||
2400 | 2420 | 2685 | 2600 | 56 | 2545 | 2597.3 | |||||
2600 | 2620 | 2905 | 2810 |
48 | 60 |
M45 | 2750 |
915 |
750 |
40 | 2984.9 |
2800 | 2820 | 3115 | 3020 | 64 | 2960 | 3338.4 | |||||
3000 | 3020 | 3315 | 3220 | 68 | 3160 | 3821.4 | |||||
3200 | 3220 | 3525 | 3430 | 72 | 3370 | 4357.2 | |||||
3400 | 3420 | 3735 | 3640 | 76 | 3580 | 4580.0 | |||||
3600 | 3620 | 3970 | 3860 | 56 | 80 | M52 | 3790 | 4956.0 |
VSSJAFG(CF)型单法兰松套传力补偿接头PN10技术参数 表中单位均为毫米
公称 尺寸 DN | 管子 外径 Dw | 法兰连接尺寸 | 密封面 d | 总长 L | 安装 尺寸 L1 | 调节量 △ | 质量 kg | ||||
法兰 外径D | 螺栓孔中心圆直径K | 螺栓 孔径do | 螺栓 | ||||||||
n个 | th. | ||||||||||
65 | 76 | 185 | 145 |
18 |
8 |
M16 | 122 |
460 |
400 |
20 | 14.8 |
80 | 89 | 200 | 160 | 138 | 17.2 | ||||||
100 | 114 | 220 | 180 | 158 | 24.8 | ||||||
125 | 140 | 250 | 210 | 188 | 31.7 | ||||||
150 | 168 | 285 | 240 |
22 |
M20 | 212 | 39.3 | ||||
200 | 219 | 340 | 295 | 268 | 49.2 | ||||||
250 | 273 | 395 | 350 | 12 | 320 | 67.9 | |||||
300 | 325 | 445 | 400 | 370 |
485 |
420 |
25 | 83.9 | |||
350 | 377 | 505 | 460 | 16 | 430 | 106.1 | |||||
400 | 426 | 565 | 515 |
26 |
M24 | 482 |
495 | 121.9 | |||
450 | 480 | 615 | 565 |
20 | 532 | 138.7 | |||||
500 | 530 | 670 | 620 | 585 | 162.6 | ||||||
600 | 630 | 780 | 725 | 30 | M27 | 685 | 510 | 440 | 219.3 | ||
700 | 720 | 895 | 840 | 24 | 800 | 267.2 | |||||
800 | 820 | 1015 | 950 | 33 | M30 | 905 |
690 |
600 |
30 | 447.6 | |
900 | 920 | 1115 | 1050 | 28 | 1005 | 490.4 | |||||
1000 | 1020 | 1230 | 1160 | 36 | M33 | 1110 | 563.3 | ||||
1200 | 1220 | 1455 | 1380 | 39 | 32 | M36 | 1330 | 740 | 620 | 792.7 | |
1400 | 1420 | 1675 | 1590 | 42 | 36 | M39 | 1535 | 1027.7 | |||
1600 | 1620 | 1915 | 1820 |
48 | 40 |
M45 | 1760 | 760 | 630 | 1414.2 | |
1800 | 1820 | 2115 | 2020 | 44 | 1960 | 1574.8 | |||||
2000 | 2020 | 2325 | 2230 | 48 | 2170 | 790 |
650 | 2001.8 | |||
2200 | 2220 | 2550 | 2440 |
56 | 52 |
M52 | 2370 | 800 | 2437.9 | ||
2400 | 2420 | 2760 | 2650 | 56 | 2570 | 2734.6 | |||||
2600 | 2620 | 2960 | 2850 | 60 | 2780 |
940 |
750 |
40 | 3142.4 | ||
2800 | 2820 | 3180 | 3070 | 64 | 3000 | 3514.7 | |||||
3000 | 3020 | 3405 | 3290 | 62 | 68 | M56 | 3210 | 4027.8 |
