一、F(FY)压力平衡型补偿接头介绍

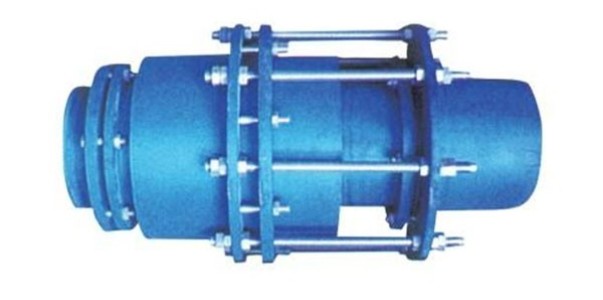

F(FY)压力平衡型补偿接头,也称为F(FY)型压盖式压力平衡型补偿接头、FY压盖式压力平衡型补偿接头。
F(FY)型压盖式压力平衡型补偿接头是由松套伸缩接头和两个限位短管组合而成,是由本体、密封圈、压力平衡装置、伸缩管和压紧构件组成的松套连接管道的装置。主要用于在吸收轴向位移的同时能平衡内压推力的补偿接头,能够实现管道的轴向位移的补偿,并且通过自身的弹性结构平衡轴向推力,从而节省了支架的安装,节省了大量的工程费用,特别适用于高空的安装。
本产品是一种压力平衡式补偿接头,其包括连接管及可套设于连接管内的伸缩管,其特征在于:所述伸缩管包括伸缩管本体及设置于伸缩管本体上的伸缩套筒,所述伸缩管本体上邻近伸缩套筒处安装有压力平衡套筒,所述压力平衡套筒的一端密封固定于伸缩管的伸缩管本体上,其另一端密封固定于伸缩管的伸缩套筒上,且压力平衡套筒配合伸缩管的伸缩套筒形成有一容腔,所述伸缩管的伸缩管本体上开有通水孔,并通过该通水孔与所述容腔相连通,进而使得容腔与伸缩管内的介质压力一致,从而平衡了介质内部压力所产生的推力。
二、应用范围
F(FY)压力平衡型补偿接头是解决管道热胀冷缩的一种设备,能防止管道因超量位移导
致补偿接头的泄漏和损坏,主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的
管道松套连接。可广泛应用于冶金、石油、化工、电力、轻工、纺织、建筑和国防建设等行
业中,在各种管道系统的铺设过程中,为了补偿因热胀冷缩及地基的沉降引起的轴向位移及
径向挠曲,通常会设置补偿接头。然而,现有的补偿接头,其本身无法承受介质内压产生的
盲板力,由此,管路的固定必须增设支架,用以承受热胀冷缩和介质内部压力所产生的推力,
但是,现有管路拐弯及三通、四通的位置,支架的造价非常高,从而大大增大了管路铺设的
成本。
本产品目的在于针对上述问题,提供一种压力平衡型补偿接头,以解决现有补偿接头自身无法承受介质内压产生的盲板力,使得管路的固定必须增设支架,造成管路铺设成本高的问题。具体用途如下 :
1、用于热力管道中,补偿热膨胀。
2、用于火箭发射台、飞机排气设施上,补偿冲击膨胀。
3、用于冶金设备(如高炉、转炉、电炉、加热炉等)的汽化冷却系统中,作万向接头用。
4、用于建筑物的各种管道中,防止因地基产生不均匀下沉、或地震等意外原因对管道产生破坏。

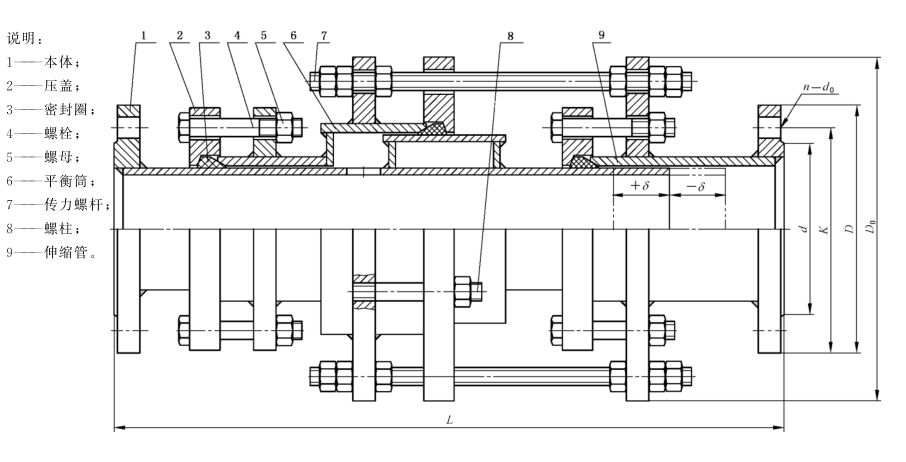

三、F(FY)压力平衡型补偿接头PN6的技术参数 表中单位均为毫米
公称 尺寸 DN | 法兰连接尺寸 | 密封面 d | 外形尺寸 | 伸缩量δ | 质量 kg | |||||
法兰外径 D | 螺栓孔中 心圆直径 K | 螺栓 孔径 d0 | 螺栓 | 伸缩管 外径 D0 | 总长 L | |||||
n 个 | Th. | |||||||||
100 | 210 | 170 | 18 | 4 |
M16 | 148 | 350 | 1050 |
70 | 105.3 |
150 | 265 | 225 | 8 | 202 | 400 | 140.4 | ||||
200 | 320 | 280 | 258 | 475 | 1200 | 230.6 | ||||
250 | 375 | 335 |
12 | 312 | 540 | 270.4 | ||||
300 | 440 | 395 | 22 |
M20 | 365 | 620 | 1350 | 398.4 | ||
350 | 490 | 445 | 415 | 680 | 1400 | 469.3 | ||||
400 | 540 | 495 | 16 | 465 | 770 | 1450 | 596.4 | |||
450 | 595 | 550 | 520 | 860 | 1500 |
80 | 750.3 | |||
500 | 645 | 600 | 20 | 570 | 920 | 876.0 | ||||
600 | 755 | 705 | 26 |
M24 | 670 | 1050 | 1550 | 1 079.5 | ||
700 | 860 | 810 |
|
24 | 775 | 1200 | 1600 | 1 377.5 | ||
800 | 975 | 920 | 30 |
M27 | 880 | 1360 | 1800 | 1 961.4 | ||
900 | 1075 | 1020 |
| 980 | 1520 | 1900 | 2 325,0 | |||
000 | 1175 | 1120 |
| 28 | 1080 | 1640 | 2000 | 2285.0 | ||
200 | 1405 | 1340 | 33 | 32 | M30 | 1295 | 1950 | 2200 | 4 062.0 |
F(FY)压力平衡型补偿接头PN10的技术参数 表中单位均为毫米
公称 尺寸 DN | 法兰连接尺寸 |
密封面 d | 外形尺寸 | 伸缩量 δ | 质量 kg | |||||
法兰外径 D | 螺栓孔中 心圆直径 K | 螺栓 孔径 d。 | 螺栓 |
| 伸缩管 外径 D0 | 总长 L | ||||
n 个 | Th. | |||||||||
100 | 220 | 180 | 18 | 8 | M16 | 158 | 350 | 1050 |
70 | 105.3 |
150 | 285 | 240 | 22 |
M20 | 212 | 400 | 140.4 | |||
200 | 340 | 295 | 268 | 475 | 1200 | 236.6 | ||||
250 | 395 | 350 | 12 | 320 | 540 | 278.4 | ||||
300 | 445 | 400 | 370 | 620 | 1350 | 406,4 | ||||
350 | 505 | 460 | 16 | 430 | 680 | 1400 | 481.3 | |||
400 | 565 | 515 | 26 |
M24 | 482 | 770 | 1450 | 620,4 | ||
450 | 615 | 565 | 20 | 532 | 860 | 1500 |
80 | 770,3 | ||
500 | 670 | 620 | 585 | 920 | 901,2 | |||||
600 | 780 | 725 | 30 |
M27 | 685 | 1050 | 1550 | 1 114,5 | ||
700 | 895 | 840 | 24 | 800 | 1200 | 1 600 | 1412.5 | |||
800 | 1015 | 950 | 33 |
M30 | 905 | 1360 | 1800 | 2006.4 | ||
900 | 1115 | 1050 | 28 | 1005 | 1520 | 1900 | 2395.6 | |||
1000 | 1230 | 1160 | 36 | M33 | 1110 | 1640 | 2000 | 2 935.0 | ||
1200 | 1 455 | 1380 | 39 | 32 | M36 | 1330 | 1950 | 2200 | 4202.0 |
F(FY)压力平衡型补偿接头PN16的技术参数 表中单位均为毫米
公称 尺寸 DN | 法兰连接尺寸 | 密封面 d | 外形尺寸 | 伸缩量 δ | 质量 kg | |||||
法兰外径 D | 螺栓孔中 心圆直径 K | 螺栓 孔径 d。 | 螺栓 | 伸缩管 外径 D0 | 总长 L | |||||
n个 | Th. | |||||||||
100 | 220 | 180 | 18 | 8 | M16 | 158 | 350 | 1050 |
70 | 105,3 |
150 | 285 | 240 | 22 | M20 | 212 | 400 | 140,4 | |||
200 | 340 | 295 | 12 | 268 | 475 | 1200 | 238,6 | |||
250 | 405 | 355 | 26 | M24 | 320 | 540 | 285,4 | |||
300 | 460 | 410 | 378 | 620 | 1350 | 418.4 | ||||
350 | 520 | 470 | 16 | 438 | 680 | 1400 | 496,3 | |||
400 | 580 | 525 | 30 | M27 | 490 | 770 | 1 450 | 640,4 | ||
450 | 640 | 585 | 20 | 550 | 860 | 1500 |
80 | 805.3 | ||
500 | 715 | 650 | 33 | M30 | 610 | 920 | 956.2 | |||
600 | 840 | 770 | 36 | M33 | 725 | 1050 | 1550 | 1204.5 | ||
700 | 910 | 840 | 24 | 795 | 1200 | 1600 | 1515.5 | |||
800 | 1025 | 950 | 39 | M36 | 900 | 1360 | 1800 | 2 136.4 | ||
900 | 1125 | 1050 | 28 | 1000 | 1520 | 1900 | 2545.6 | |||
1000 | 1255 | 1170 | 42 | M39 | 1115 | 1640 | 2000 | 3135.0 | ||
1 200 | 1 485 | 1390 | 48 | 32 | M45 | 1330 | 1950 | 2200 | 4 452.0 |
